Überblick
1.2 Aufbau des Geräts

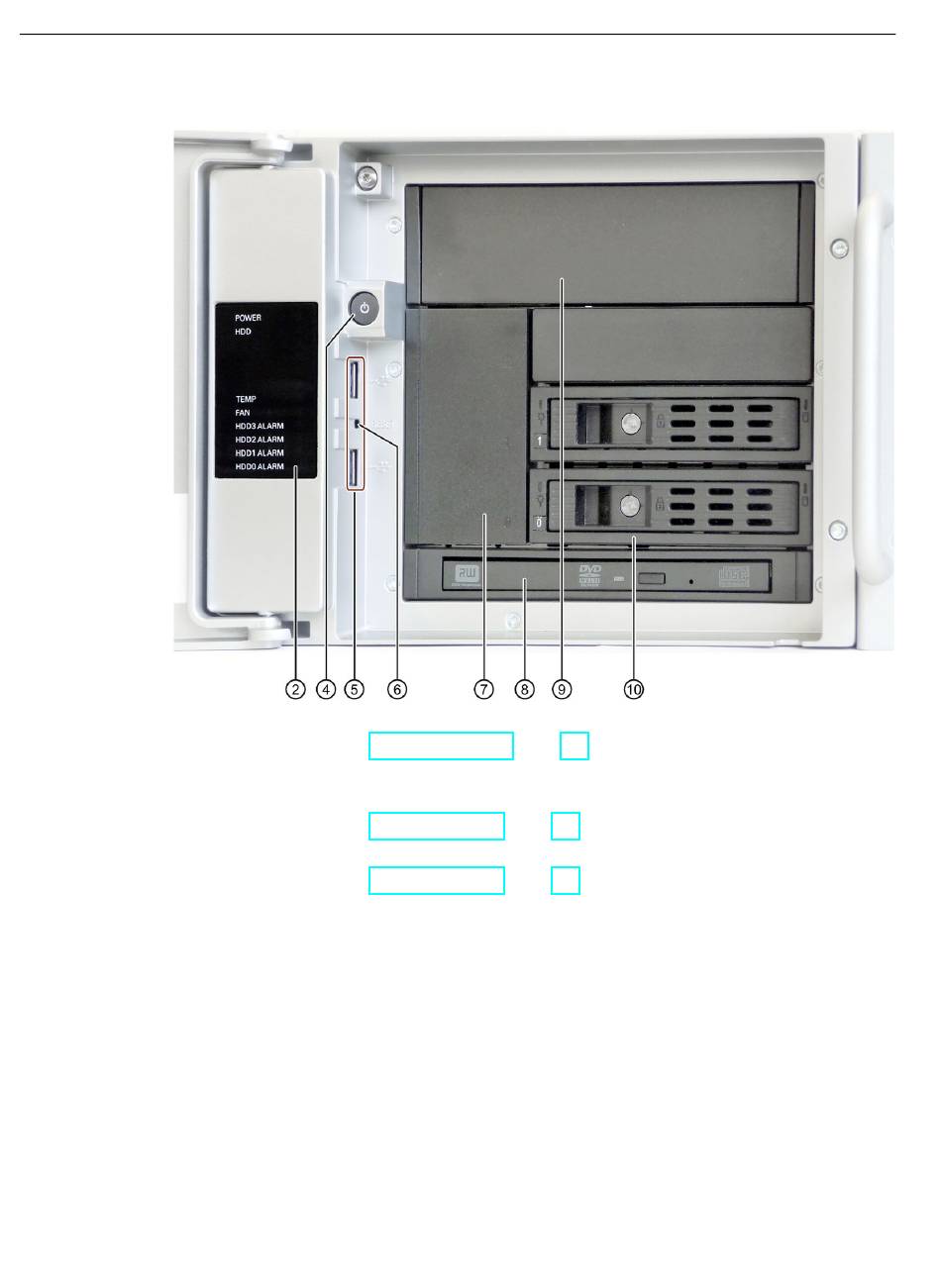

Beispiel mit Laufwerkshalter Typ A
①
Lüfterabdeckung
②
Betriebsanzeigen
③
Fronttür
④
Ein-Aus-Taster
⑤
2 × USB 3.0
⑥
Reset-Taster
⑦
Abdeckung
1
⑧
Optisches Laufwerk
2
⑨
5,25"-Einbauplatz
2
⑩
1 bis 3
2
Wechseleinschübe
⑪
Schloss
Beim kurzen Gehäuse durchgehende Abdeckung über den gesamten Einbaubereich
1
Nur beim Standardgehäuse
2
18
Lüfterabdeckung mit Öffnungen zur Belüftung des Geräts
Siehe Kapitel "Betriebsanzeigen (Seite 25)"
Abschließbare Fronttür, die Schutz bietet gegen unbefugten Zugriff. Verschließen
Sie die Fronttür im Normalbetrieb mit dem Schloss
Siehe Kapitel "Bedienelemente (Seite 23)"
Anschlüsse für USB-Geräte, abwärtskompatibel zu USB 2.0/1.1
Siehe Kapitel "Bedienelemente (Seite 23)"
Deckt den Wechseleinschub-Einbauplatz bzw. die Befestigungsschrauben der
Laufwerke ab und wird zum Aus- und Einbau der internen Festplatten abgenom-
men.
DVD-Brenner-Laufwerk
1 Wechseleinschub mit Laufwerken (HDD oder SSD) oder 5,25"-Laufwerk
Je nach Ausbauvariante 1 bis 3 Wechseleinschübe mit Laufwerken (HDD oder
SSD)
Zugriffsschutz der Fronttür:
• Schlüssel senkrecht: geöffnet
• Schlüssel waagrecht: geschlossen
⑪
.
