Schnittstellenbeschreibung

Hinweis
Schnittstellenspezifikation
Die Daten aller im Folgenden aufgeführten externen Schnittstellen entsprechen den
jeweiligen Schnittstellenspezifikationen und dem vorgesehenen Gebrauch.

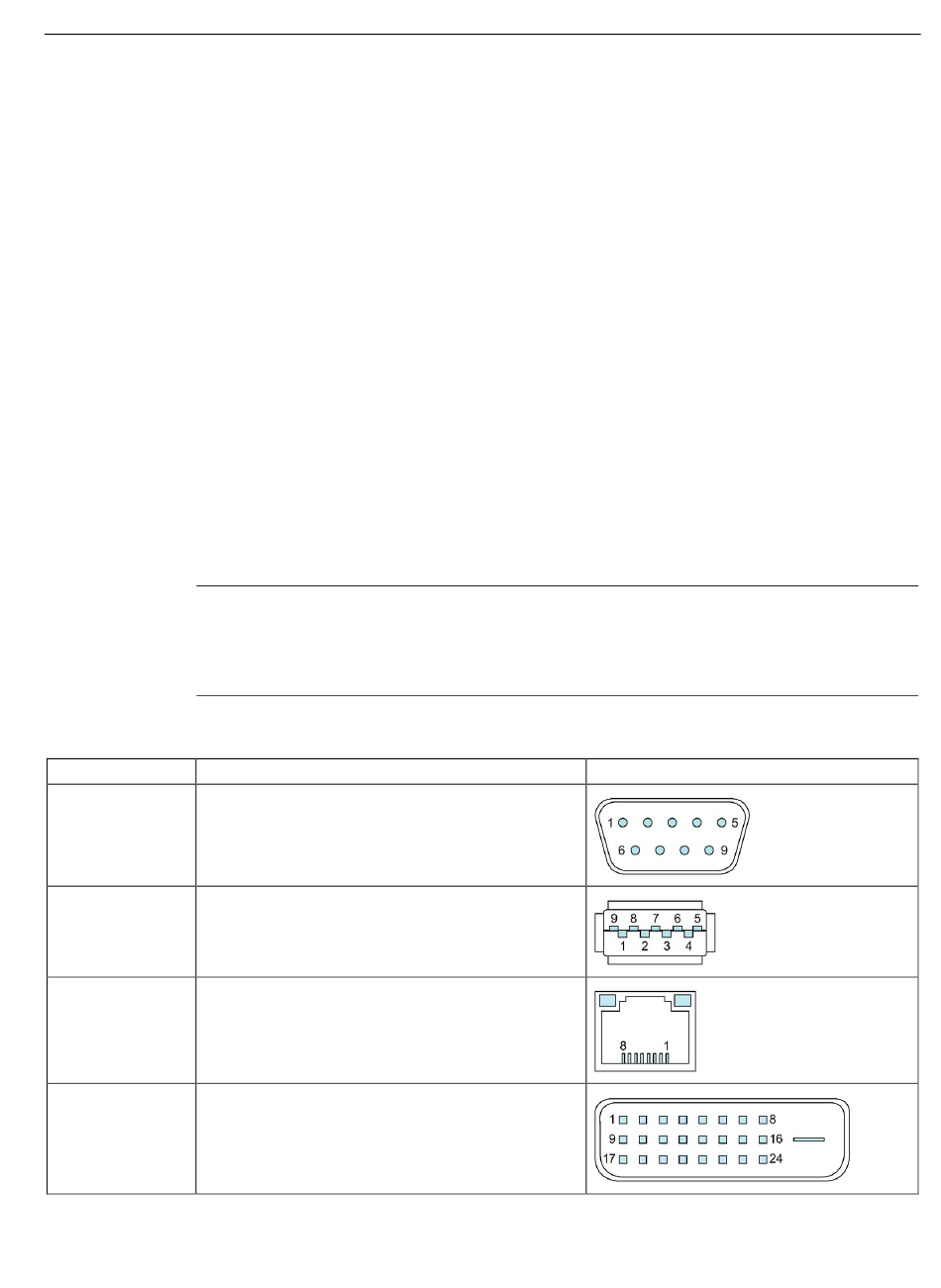

Schnittstelle Beschreibung
COM 9-poliger Standardstecker
(±12 V)
USB 3.1 Typ A USB 3.1 Buchse Typ A
(5 V; 900 mA; bis 5 Gbit/s)
Ethernet 1 und 2 RJ45
(bis 1 Gbit/s)
DVI-D 24-polige DVI-D-Buchse
(5 V; 500 mA)
SIMATIC IPC547G
Betriebsanleitung, 04/2020, A5E49948620-AA
LPT
2 × USB 3.0
LAN 1
LAN 2
2 × USB 2.0
Line in (blau)
Line out (grün)
Micro (rosa)
DMS59
Die Ethernet-Schnittstellen sind für die eindeutige Beschreibung am Gehäuse numme-
riert.
Die Nummerierung durch das Betriebssystem kann davon abweichen.
Parallele Schnittstelle, 25-polig (optional)
Anschlüsse für USB-Geräte, abwärtskompatibel zu USB 2.0/1.1
RJ45-Ethernet-Anschlüsse für 10/100/1000 Mbps
LAN 1 ist iAMT-fähig (nur in Verbindung mit Grundplatine D3446-
S)
Anschlüsse für USB-Geräte
Anschluss für analoge Audioquelle, 3,5 mm-Klinkenbuchse
Anschluss für Aktivboxen oder Kopfhörer, 3,5 mm-Klinkenbuchse
Anschluss für Mikrofon, 3,5 mm-Klinkenbuchse
Anschluss der optionalen Dual-Head-Grafikkarte.
