Überblick

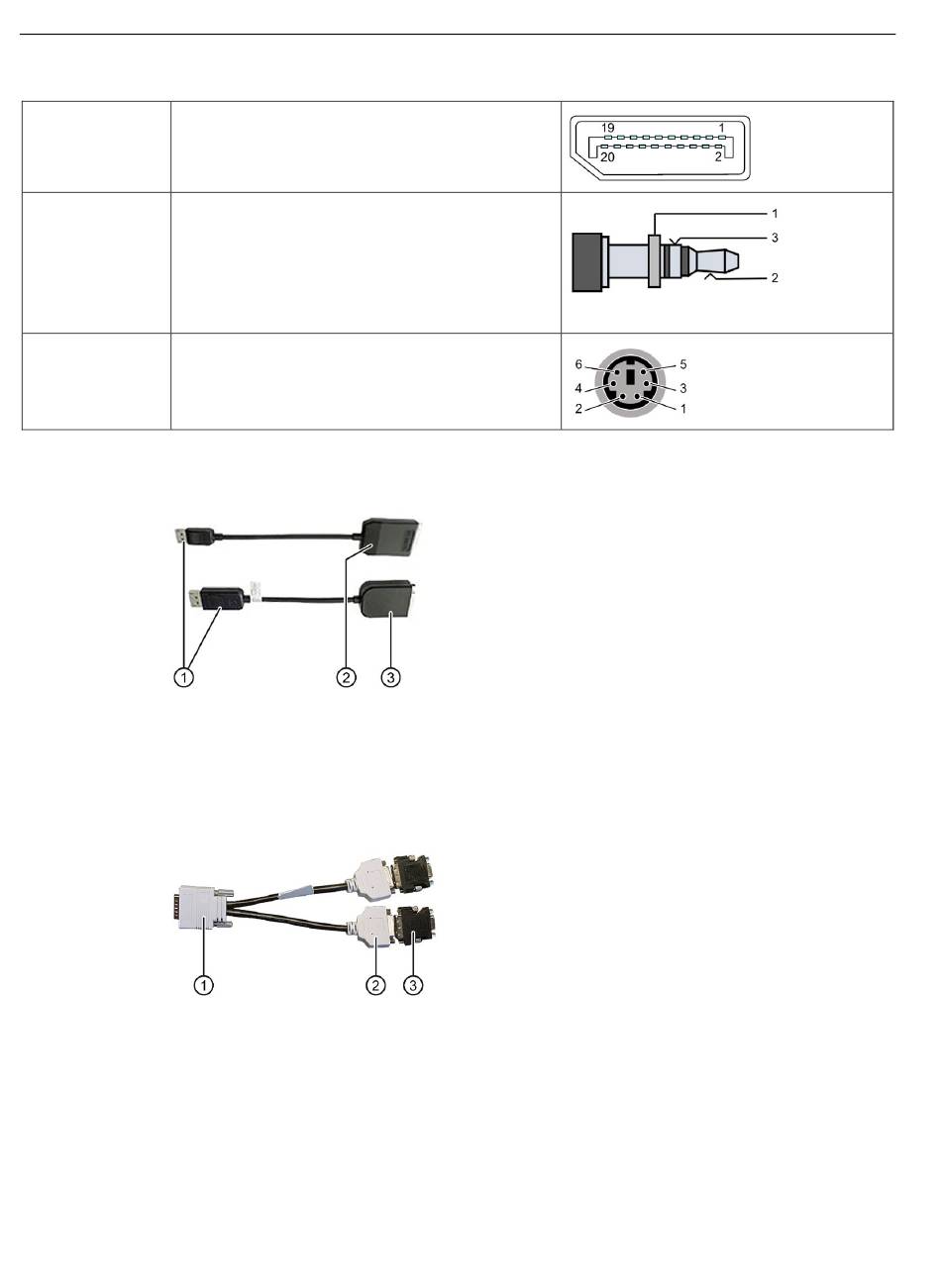

1.2 Aufbau des Geräts
DPP 20-poliger DisplayPort-Anschluss
(3,3 V; 500 mA)
Audio 3,5 mm Audio Jack Plug
•
•
•
PS/2 6-polig PS/2 Buchse
(5 V; 500 mA)
Adapter für den Anschluss von DVI-D- oder VGA-Monitoren an die Onboard DPP-Schnittstellen
①
②
③
Dual-Head-Adapter zum Anschluss von zwei Monitoren an die optionale Grafikkarte
①
②
③
22
Line IN (light blue)
Headphone OUT (lime)
(max. 1,2V @ 32 Ohm)
Microphone IN (pink)
DP-Stecker
DVI-D-Stecker
VGA-Stecker
DMS59-Stecker
DVI-I-Stecker
VGA-Stecker
DP-Anschluss
DVI-D-Anschlüsse
VGA-Anschlüsse
DMS59-Anschluss
DVI-I-Anschlüsse
VGA-Anschlüsse
