Gerät warten und instand setzen
7.4 Hardware ausbauen und einbauen

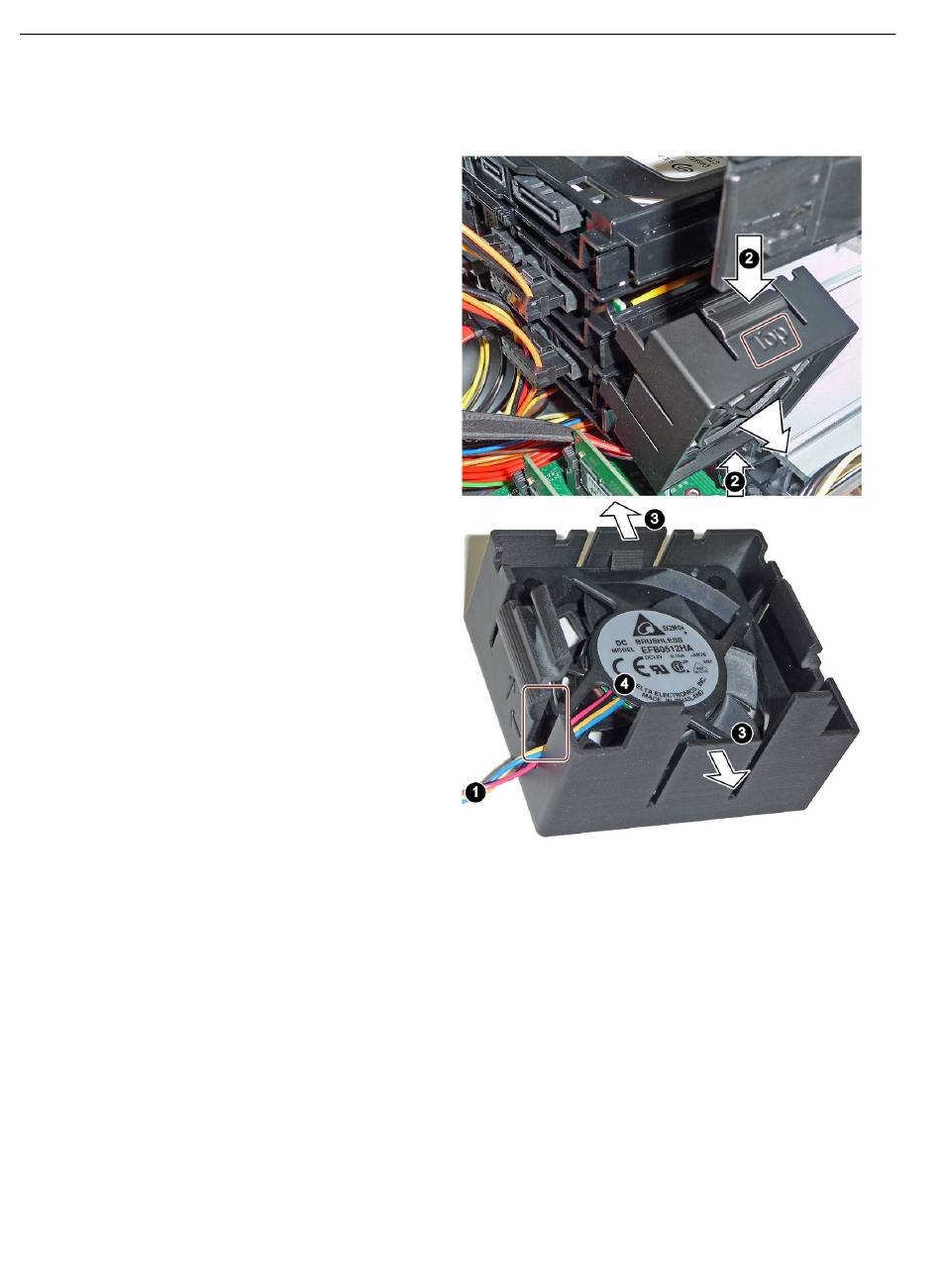

Vorgehensweise
1. Lösen Sie das Lüfterkabel von
der Grundplatine.
2. Drücken Sie die obere und untere
Verriegelung in Pfeilrichtung
zusammen, nehmen Sie den
Lüfterhalter vom Laufwerkshalter
und legen Sie ihn wie abgebildet
ab.
Hinweis: Der Lüfterhalter ist wie
folgt beschriftet:
– Oben
– Unten
3. Biegen Sie die Rasthaken des
Lüfterhalters leicht nach außen
und nehmen Sie den Lüfter aus
dem Lüfterhalter.
4. Legen Sie den neuen Lüfter in
den Lüfterhalter wie abgebildet.
Orientieren Sie sich dabei am
Kabelausgang
markierten Aussparung liegen
muss, durch die Sie das
Lüfterkabel führen.
Rasten Sie den neuen Lüfter
schließlich ganz in die Rasthaken
③
5. Montieren Sie den Lüfterhalter
am Laufwerkshalter (siehe oben).
6. Schließen Sie das Lüfterkabel an
der Grundplatine an.
118
②
mit "Top"
②
mit Pfeilen, welche
die Dreh- und Luftrichtung des
Lüfters anzeigen.
④
, der an der
ein.
