Potenzialausgleichsleitung Anschließen; Voraussetzung - Siemens SIMATIC IPC547G Betriebsanleitung

Gerät einbauen und anschließen
3.3 Gerät anschließen
3.3.2 Potenzialausgleichsleitung anschließen
Eine niederohmige Erdungsverbindung verbessert die Ableitung von Störungen, die über
externe Stromversorgungskabel, Signalkabel oder Kabel zu Peripheriegeräten übertragen
werden.
Der Anschluss für Funktionserdung am Gerät besitzt eine große Oberfläche, wird großflächig
kontaktiert und ist mit folgendem Symbol gekennzeichnet:

Voraussetzung

● Schraubendreher T20
Vorgehensweise

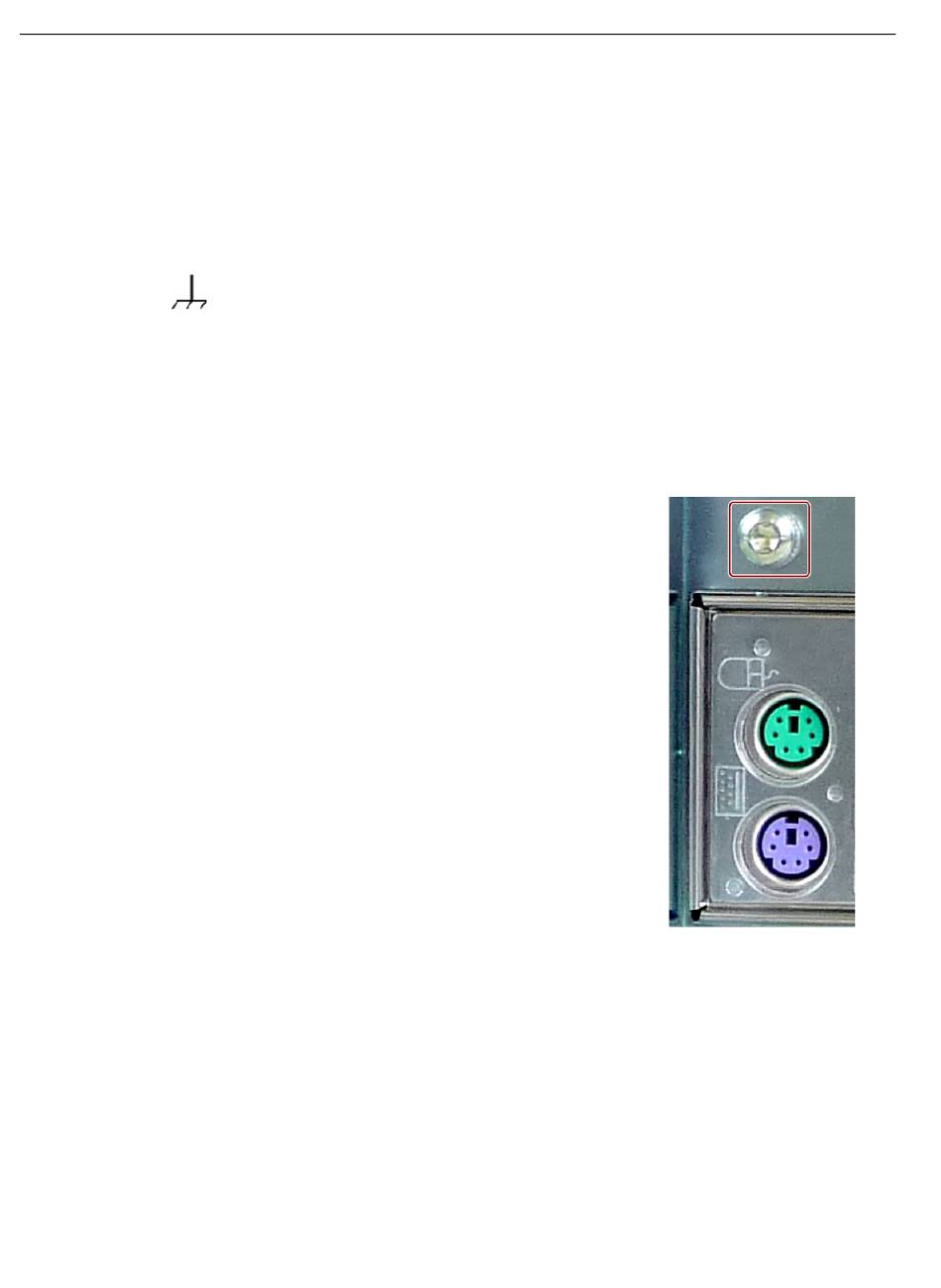

1. Verbinden Sie den gekennzeichneten Anschluss für
Funktionserdung über eine Potenzialausgleichsleitung
mit der Potenzialausgleichsschiene oder
Erdungsschiene des Schaltschranks, in dem das Gerät
eingebaut ist.
Der Mindestquerschnitt der Potenzialausgleichsleitung
beträgt 2,5 mm
