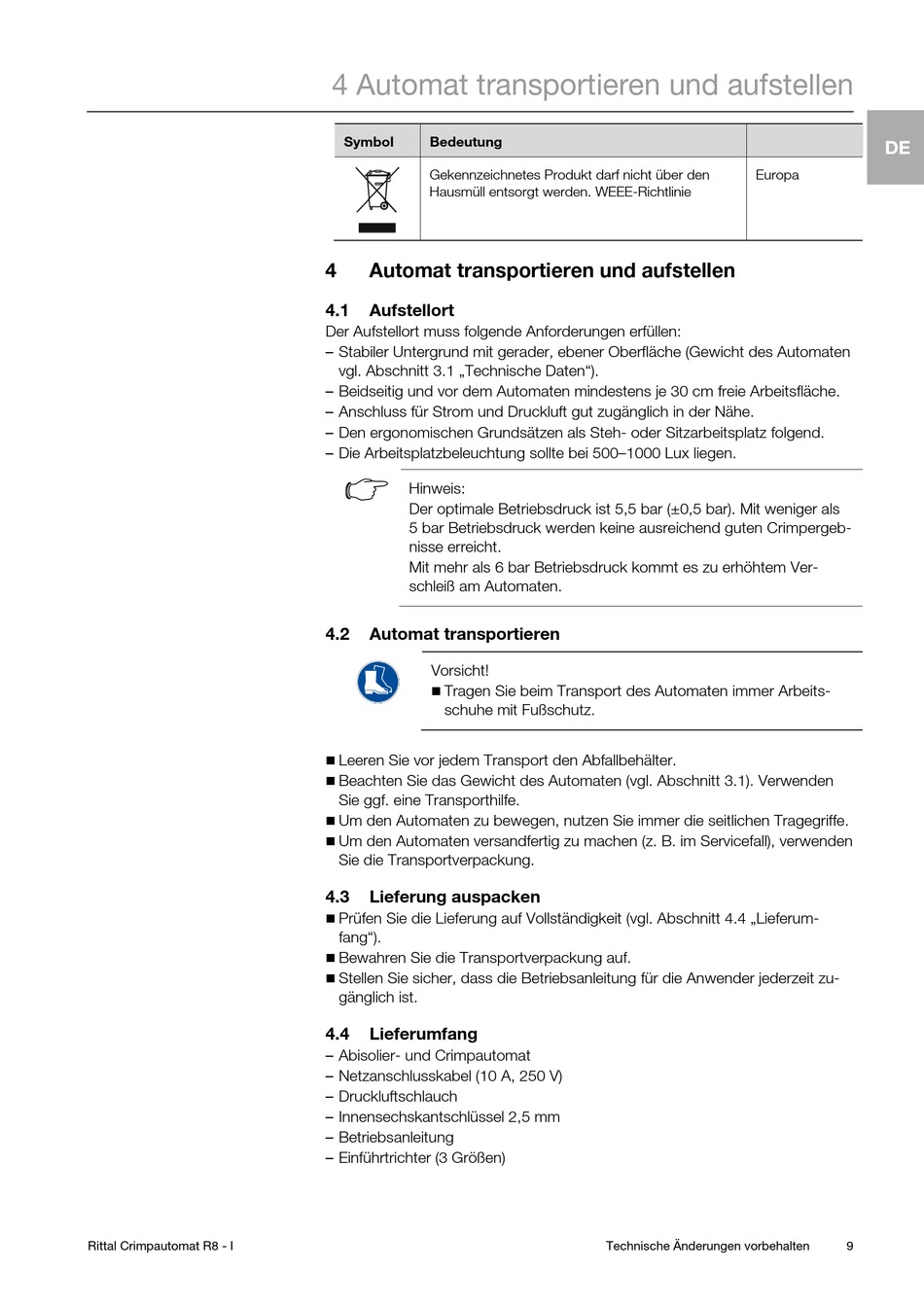

4 Automat transportieren und aufstellen
Symbol
Bedeutung
Gekennzeichnetes Produkt darf nicht über den
Hausmüll entsorgt werden. WEEE-Richtlinie
4
Automat transportieren und aufstellen
4.1
Aufstellort
Der Aufstellort muss folgende Anforderungen erfüllen:
– Stabiler Untergrund mit gerader, ebener Oberfläche (Gewicht des Automaten
vgl. Abschnitt 3.1 „Technische Daten").
– Beidseitig und vor dem Automaten mindestens je 30 cm freie Arbeitsfläche.
– Anschluss für Strom und Druckluft gut zugänglich in der Nähe.
– Den ergonomischen Grundsätzen als Steh- oder Sitzarbeitsplatz folgend.
– Die Arbeitsplatzbeleuchtung sollte bei 500–1000 Lux liegen.
Hinweis:
Der optimale Betriebsdruck ist 5,5 bar (±0,5 bar). Mit weniger als
5 bar Betriebsdruck werden keine ausreichend guten Crimpergeb-
nisse erreicht.
Mit mehr als 6 bar Betriebsdruck kommt es zu erhöhtem Ver-
schleiß am Automaten.
4.2
Automat transportieren
Vorsicht!
Tragen Sie beim Transport des Automaten immer Arbeits-
schuhe mit Fußschutz.
Leeren Sie vor jedem Transport den Abfallbehälter.
Beachten Sie das Gewicht des Automaten (vgl. Abschnitt 3.1). Verwenden
Sie ggf. eine Transporthilfe.
Um den Automaten zu bewegen, nutzen Sie immer die seitlichen Tragegriffe.
Um den Automaten versandfertig zu machen (z. B. im Servicefall), verwenden
Sie die Transportverpackung.
4.3
Lieferung auspacken
Prüfen Sie die Lieferung auf Vollständigkeit (vgl. Abschnitt 4.4 „Lieferum-
fang").
Bewahren Sie die Transportverpackung auf.
Stellen Sie sicher, dass die Betriebsanleitung für die Anwender jederzeit zu-
gänglich ist.
4.4
Lieferumfang
– Abisolier- und Crimpautomat
– Netzanschlusskabel (10 A, 250 V)
– Druckluftschlauch
– Innensechskantschlüssel 2,5 mm
– Betriebsanleitung
– Einführtrichter (3 Größen)
