8.3

Abisoliermesser wechseln

Warnung!
Lebensgefahr durch Stromschlag möglich!
Bei Arbeiten im Innenraum des Automaten können nicht iso-
lierte Teile berührt werden.
Schalten Sie den Automaten aus.

Entfernen Sie den Druckluftschlauch von der Druckluftquelle.

Ziehen Sie den Netzstecker ab.

Öffnen Sie die Frontplatte und legen Sie sie vorsichtig ab.

Vorsicht!
Verletzungsgefahr durch scharfe Klingen!
Benutzen Sie zum Klingenwechsel eine Pinzette.

Entsorgen Sie die ausgebauten Klingen in einem gesonder-

ten Gefäß.
Hinweis:
Bei jedem Messerwechsel müssen alle vorhandenen Klingen
ausgetauscht werden.
1
2
1

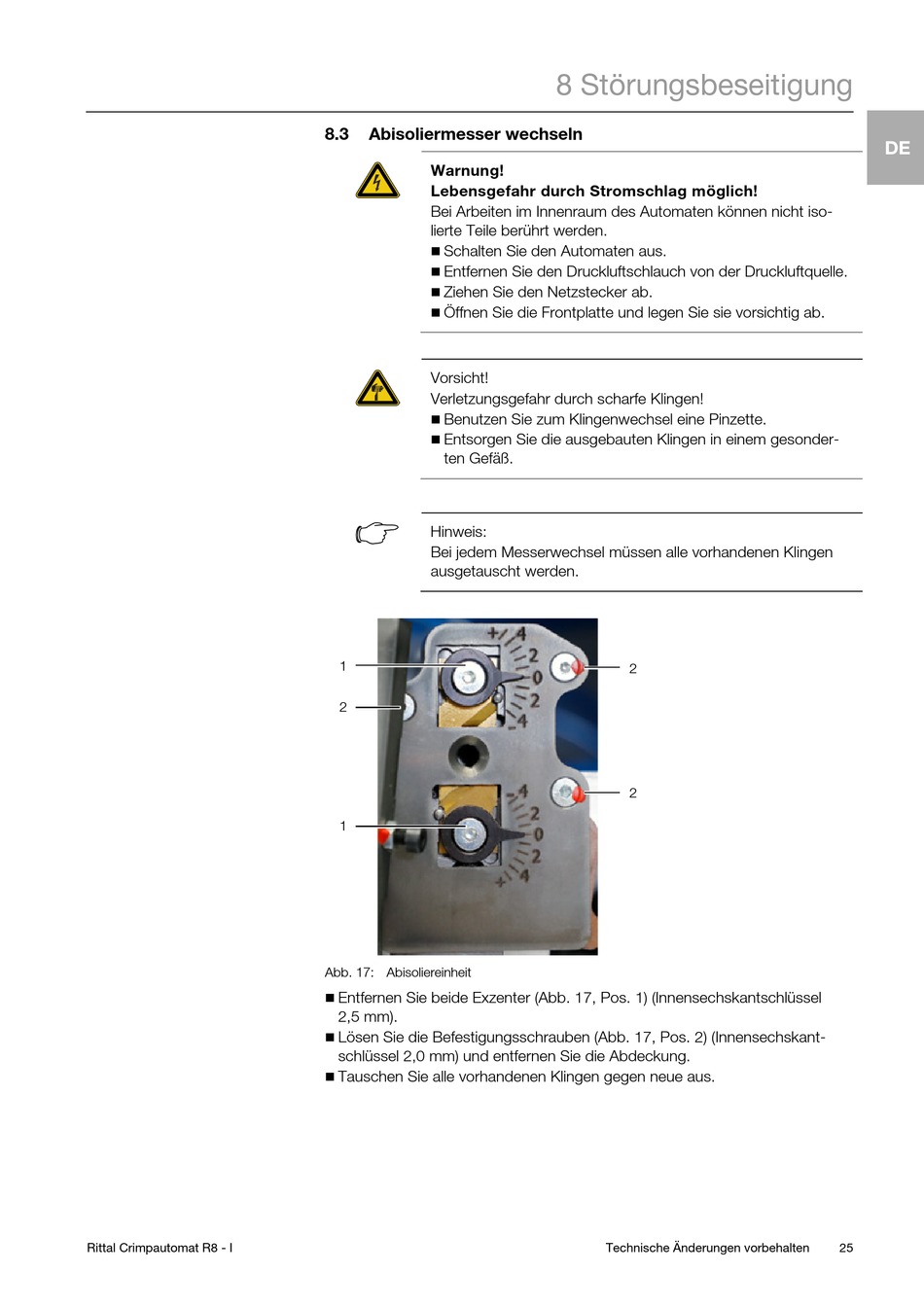

Abb. 17: Abisoliereinheit
Entfernen Sie beide Exzenter (Abb. 17, Pos. 1) (Innensechskantschlüssel

2,5 mm).
Lösen Sie die Befestigungsschrauben (Abb. 17, Pos. 2) (Innensechskant-

schlüssel 2,0 mm) und entfernen Sie die Abdeckung.
Tauschen Sie alle vorhandenen Klingen gegen neue aus.

8 Störungsbeseitigung
2
2
