7 Automat reinigen und warten
DE
22 Technische Änderungen vorbehalten
Monatliche Wartung zusätzlich:
2
3
1

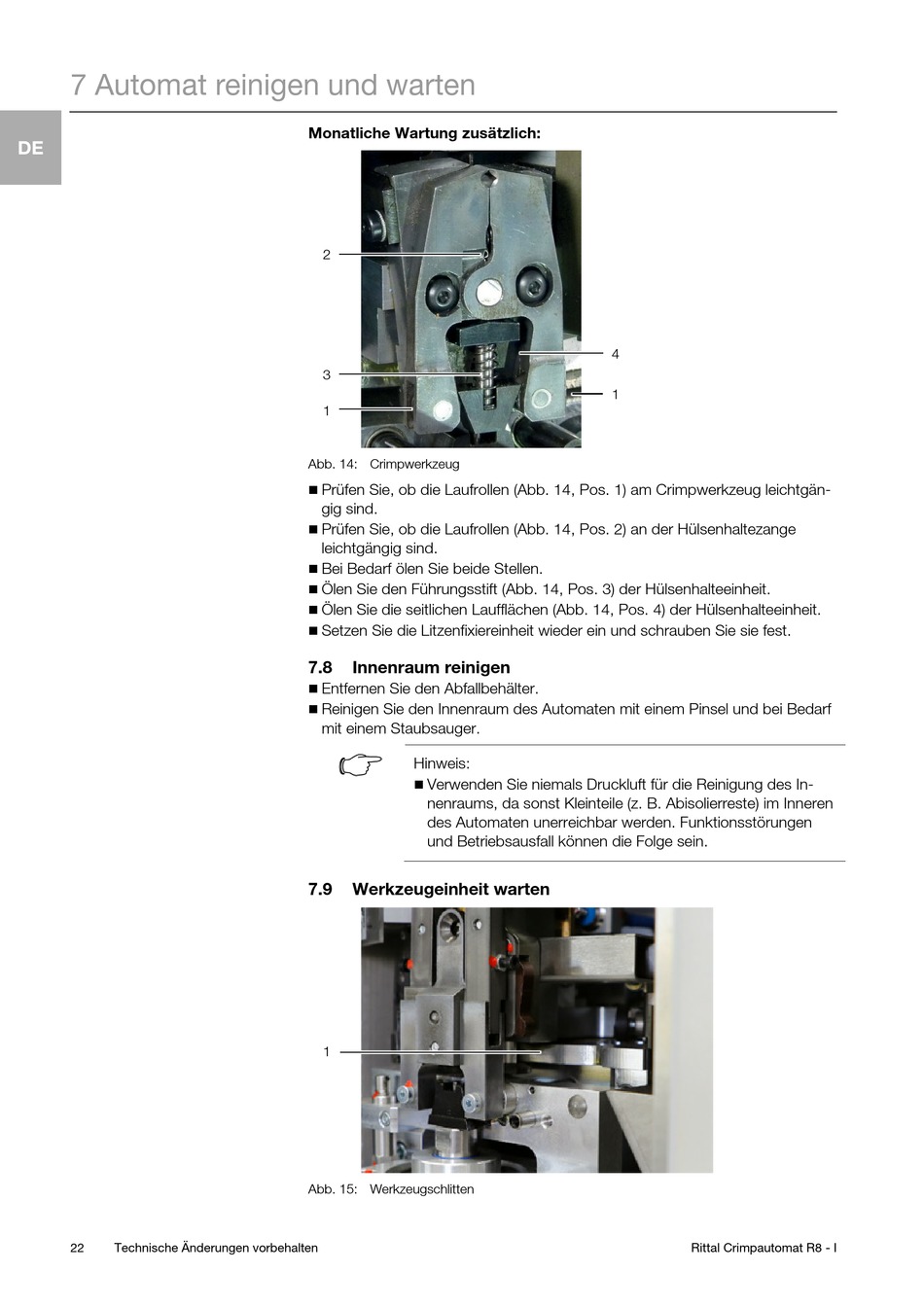

Abb. 14: Crimpwerkzeug
Prüfen Sie, ob die Laufrollen (Abb. 14, Pos. 1) am Crimpwerkzeug leichtgän-

gig sind.
Prüfen Sie, ob die Laufrollen (Abb. 14, Pos. 2) an der Hülsenhaltezange

leichtgängig sind.
Bei Bedarf ölen Sie beide Stellen.

Ölen Sie den Führungsstift (Abb. 14, Pos. 3) der Hülsenhalteeinheit.

Ölen Sie die seitlichen Laufflächen (Abb. 14, Pos. 4) der Hülsenhalteeinheit.

Setzen Sie die Litzenfixiereinheit wieder ein und schrauben Sie sie fest.

7.8

Innenraum reinigen

Entfernen Sie den Abfallbehälter.

Reinigen Sie den Innenraum des Automaten mit einem Pinsel und bei Bedarf

mit einem Staubsauger.
Hinweis:
Verwenden Sie niemals Druckluft für die Reinigung des In-

nenraums, da sonst Kleinteile (z. B. Abisolierreste) im Inneren
des Automaten unerreichbar werden. Funktionsstörungen
und Betriebsausfall können die Folge sein.
7.9

Werkzeugeinheit warten

1
Abb. 15: Werkzeugschlitten
4
1
