5 Montage
5.2.7 Anschlusswinkel UFES PSE – Verbindungs-
DE
stück L1 – L3

Verschrauben Sie oben am „Verbindungsstück L1 –
L3" die drei Anschlusswinkel (Abb. 20 „Zeichnung
A053863") für die UFES PSE mit je zwei Schrauben
M10 (M = 40 Nm).
A
5
4
4
3

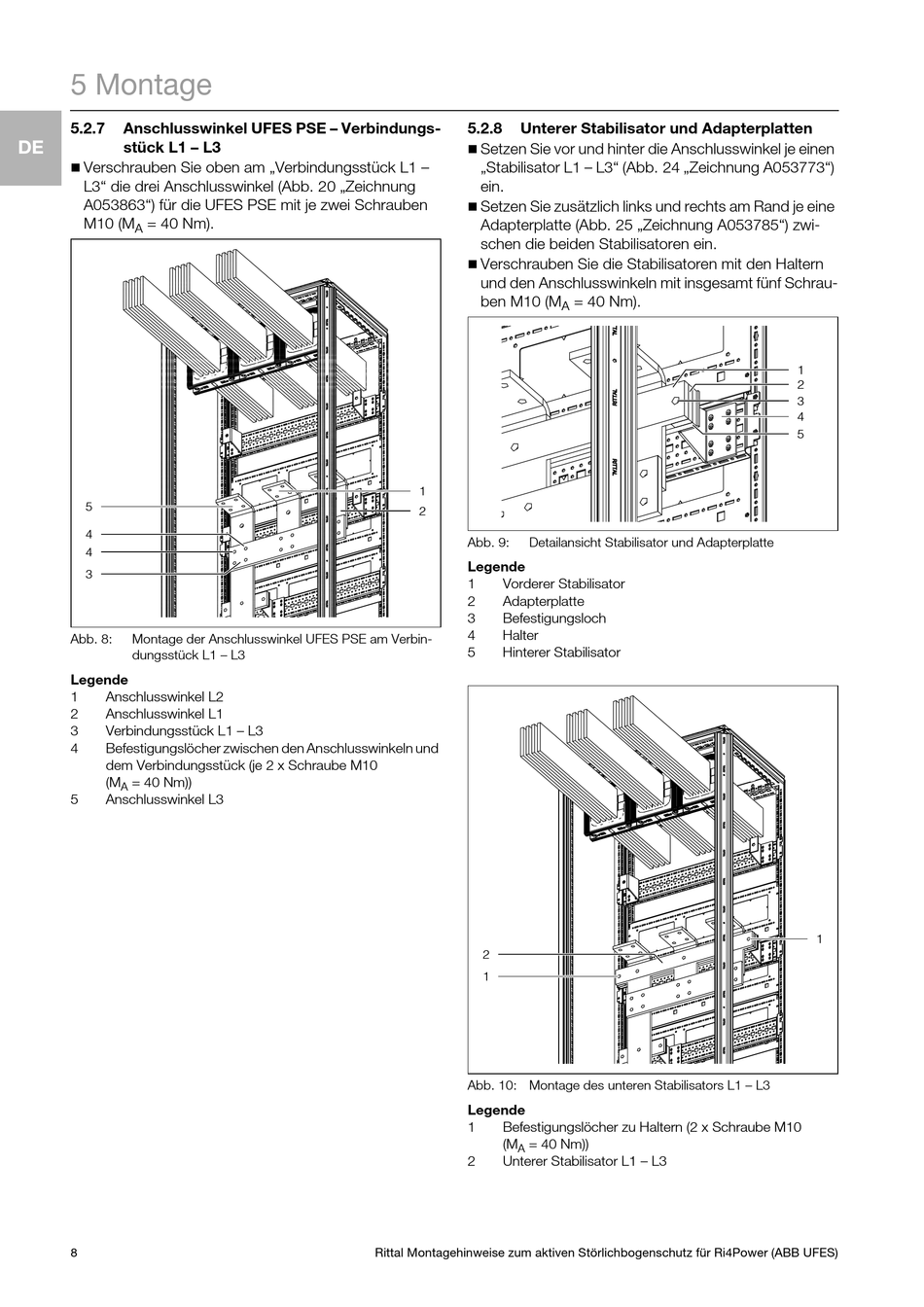

Abb. 8: Montage der Anschlusswinkel UFES PSE am Verbin-
dungsstück L1 – L3
Legende
1 Anschlusswinkel L2
2 Anschlusswinkel L1
3 Verbindungsstück L1 – L3
4 Befestigungslöcher zwischen den Anschlusswinkeln und
dem Verbindungsstück (je 2 x Schraube M10
(M = 40 Nm))
A
5 Anschlusswinkel L3
8
5.2.8

Unterer Stabilisator und Adapterplatten


Setzen Sie vor und hinter die Anschlusswinkel je einen
„Stabilisator L1 – L3" (Abb. 24 „Zeichnung A053773")
ein.

Setzen Sie zusätzlich links und rechts am Rand je eine
Adapterplatte (Abb. 25 „Zeichnung A053785") zwi-
schen die beiden Stabilisatoren ein.

Verschrauben Sie die Stabilisatoren mit den Haltern
und den Anschlusswinkeln mit insgesamt fünf Schrau-
ben M10 (M
1
2
Abb. 9: Detailansicht Stabilisator und Adapterplatte
Legende
1 Vorderer Stabilisator
2 Adapterplatte
3 Befestigungsloch
4 Halter
5 Hinterer Stabilisator
2
1
Abb. 10: Montage des unteren Stabilisators L1 – L3
Legende
1 Befestigungslöcher zu Haltern (2 x Schraube M10
(M = 40 Nm))
A
2 Unterer Stabilisator L1 – L3
Rittal Montagehinweise zum aktiven Störlichbogenschutz für Ri4Power (ABB UFES)
