Einführtrichter Einsetzen - Rittal Crimpautomat R8 Betriebsanleitung

5 Automat einrichten
DE
12 Technische Änderungen vorbehalten

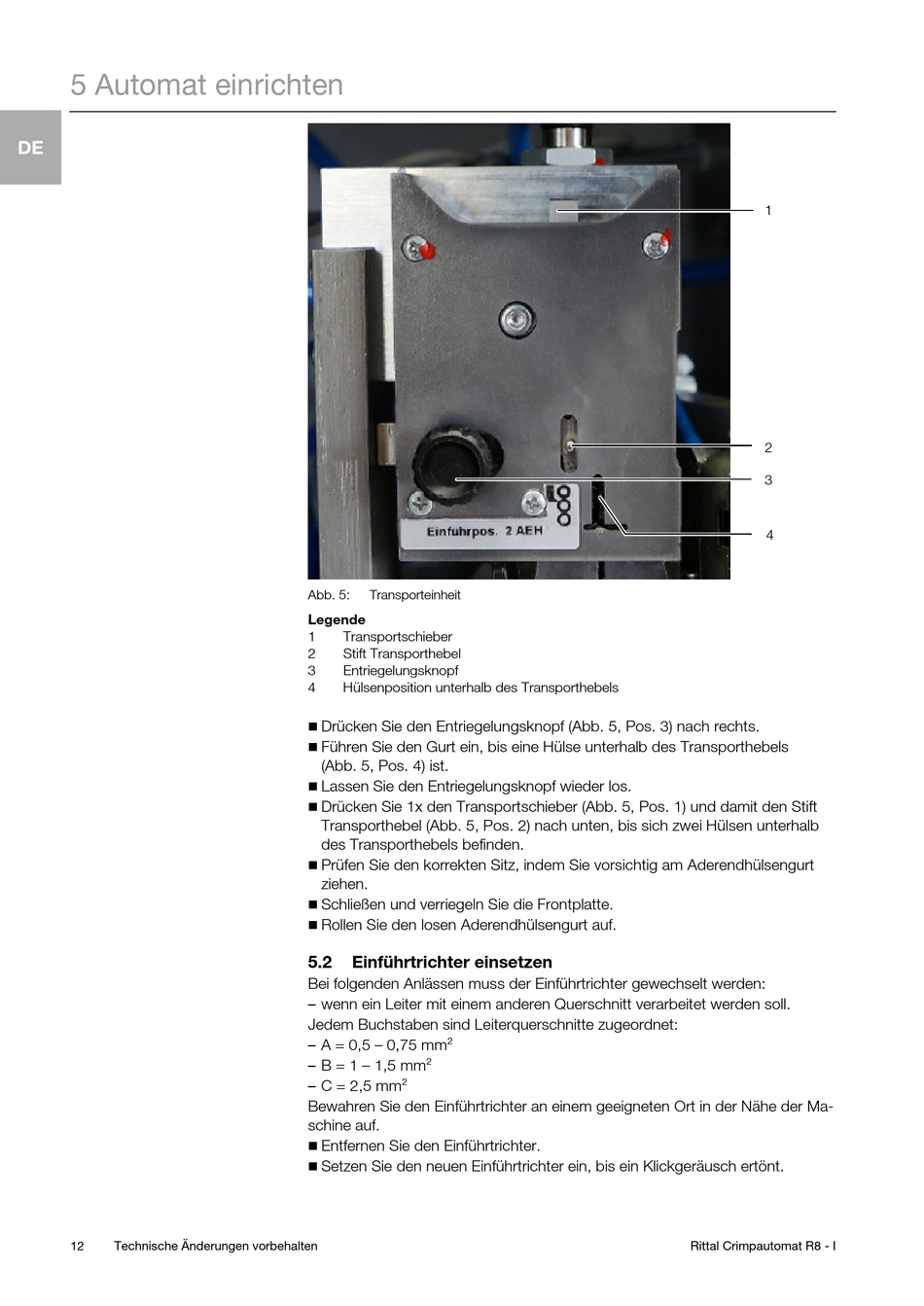

Abb. 5: Transporteinheit
Legende
1 Transportschieber
2 Stift Transporthebel
3 Entriegelungsknopf
4 Hülsenposition unterhalb des Transporthebels
Drücken Sie den Entriegelungsknopf (Abb. 5, Pos. 3) nach rechts.

Führen Sie den Gurt ein, bis eine Hülse unterhalb des Transporthebels

(Abb. 5, Pos. 4) ist.
Lassen Sie den Entriegelungsknopf wieder los.

Drücken Sie 1x den Transportschieber (Abb. 5, Pos. 1) und damit den Stift

Transporthebel (Abb. 5, Pos. 2) nach unten, bis sich zwei Hülsen unterhalb
des Transporthebels befinden.
Prüfen Sie den korrekten Sitz, indem Sie vorsichtig am Aderendhülsengurt

ziehen.
Schließen und verriegeln Sie die Frontplatte.

Rollen Sie den losen Aderendhülsengurt auf.

5.2 Einführtrichter einsetzen
Bei folgenden Anlässen muss der Einführtrichter gewechselt werden:
– wenn ein Leiter mit einem anderen Querschnitt verarbeitet werden soll.
Jedem Buchstaben sind Leiterquerschnitte zugeordnet:
– A = 0,5 – 0,75 mm²
– B = 1 – 1,5 mm²
– C = 2,5 mm²
Bewahren Sie den Einführtrichter an einem geeigneten Ort in der Nähe der Ma-
schine auf.
Entfernen Sie den Einführtrichter.

Setzen Sie den neuen Einführtrichter ein, bis ein Klickgeräusch ertönt.

1
2
3
4
Rittal Crimpautomat R8 - I
