USB-, Ethernet- und COM-Kabel anschließen
ACHTUNG: Sachschäden
Wichtig beim Anschließen/Entfernen externer Geräte an den DLT-V6210.
Ausschließlich Zubehör verwenden, das von Advantech-DLoG geprüft und für den
jeweiligen DLT-V6210 freigegeben wurde.
Der DLT-V6210 darf nicht an die Spannungsversorgung angeschlossen sein, wenn externe
Geräte angeschlossen/entfernt werden (gilt nicht für USB-Geräte)
Andernfalls können sowohl am DLT-V6210 als auch an den externen Geräten erhebliche
Schäden auftreten.
Sicherstellen, dass externe Geräte mit eigener Stromversorgung entweder gleichzeitig mit
dem DLT-V6210 oder nach dem Starten des DLT-V6210 eingeschaltet werden.
Ansonsten dafür sorgen, dass eine Rückspeisung vom externen Gerät in den DLT-V6210
unterbunden wird.
Erst wenn alle Geräte angeschlossen sind und der DLT-V6210 ordnungsgemäß
geschlossen ist (Kabelabdeckung!), darf das Gerät eingeschaltet werden, ansonsten kann
es beschädigt werden.
8.5.1.
USB-Kabel
Stecken Sie die benötigten USB-Kabel in die zugehörigen Steckplätze.
Legen Sie jedes USB-Kabel in eine passende Kabeltülle.
Beachten Sie: Die Öffnung der Kabeltülle muss geringfügig kleiner sein als der Kabeldurchmesser.
Legen Sie USB-Kabel mit Kabeltülle in den Kabeldurchgang des Kabelfachs ein.
Drücken Sie die Kabeltülle in den Kabeldurchgang ein (siehe Bild).
Befestigen Sie jedes USB-Kabel mit Kabelschellen und Schrauben an der Zugentlastungsschiene.
ACHTUNG: Befestigungsschrauben ausreichend fest anschrauben, die Kabel aber keinesfalls
quetschen. Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation.

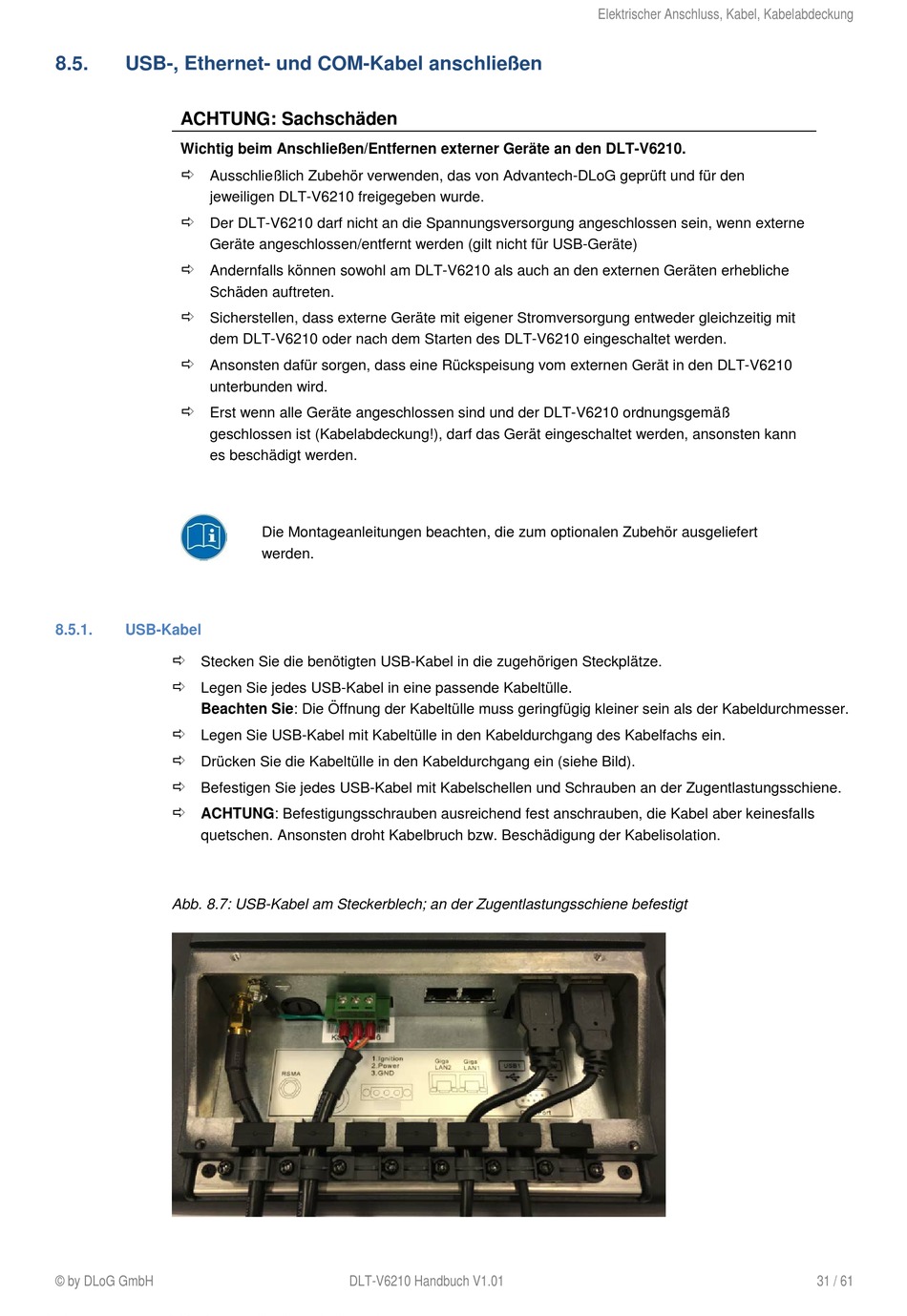

Abb. 8.7: USB-Kabel am Steckerblech; an der Zugentlastungsschiene befestigt
© by DLoG GmbH
Die Montageanleitungen beachten, die zum optionalen Zubehör ausgeliefert
werden.
DLT-V6210 Handbuch V1.01
Elektrischer Anschluss, Kabel, Kabelabdeckung
31 / 61
