Externe Anschlüsse
10.2.

CFast-Schnittstelle unter der Antennenkappe

Unter der Antennenkappe befindet sich ein CFast-Steckplatz.

Beim Entfernen und Einstecken von CFast-Karten besonders vorsichtig vorgehen.

Nur von Advantech-DLoG freigegebene CFast-Karten verwenden.
ACHTUNG: Sachschäden
Unsachgemäßes Öffnen der Antennenkappe kann die Funktion des gesamten DLT-V6210-
Systems und insbesondere die WLAN-Funktionalität beeinträchtigen.
−
Die Antennenkappe darf nur für die Dauer der Servicearbeiten und nur von Fachpersonal
geöffnet werden.
−
Dabei dürfen keine Gegenstände oder Flüssigkeiten in den geöffneten DLT-V6210
gelangen.
−
Erst wenn die Antennenkappe wieder vorschriftsmäßig geschlossen ist, darf der Betrieb
wieder aufgenommen werden; die Schutzart ist erst dann wieder gewährleistet.
10.3. Antennenkappe öffnen/schließen
Öffnen

Die beiden Schrauben der Antennenkappe mittels Torx-Schraubendreher lösen.

Antennenkappe vorsichtig anheben.

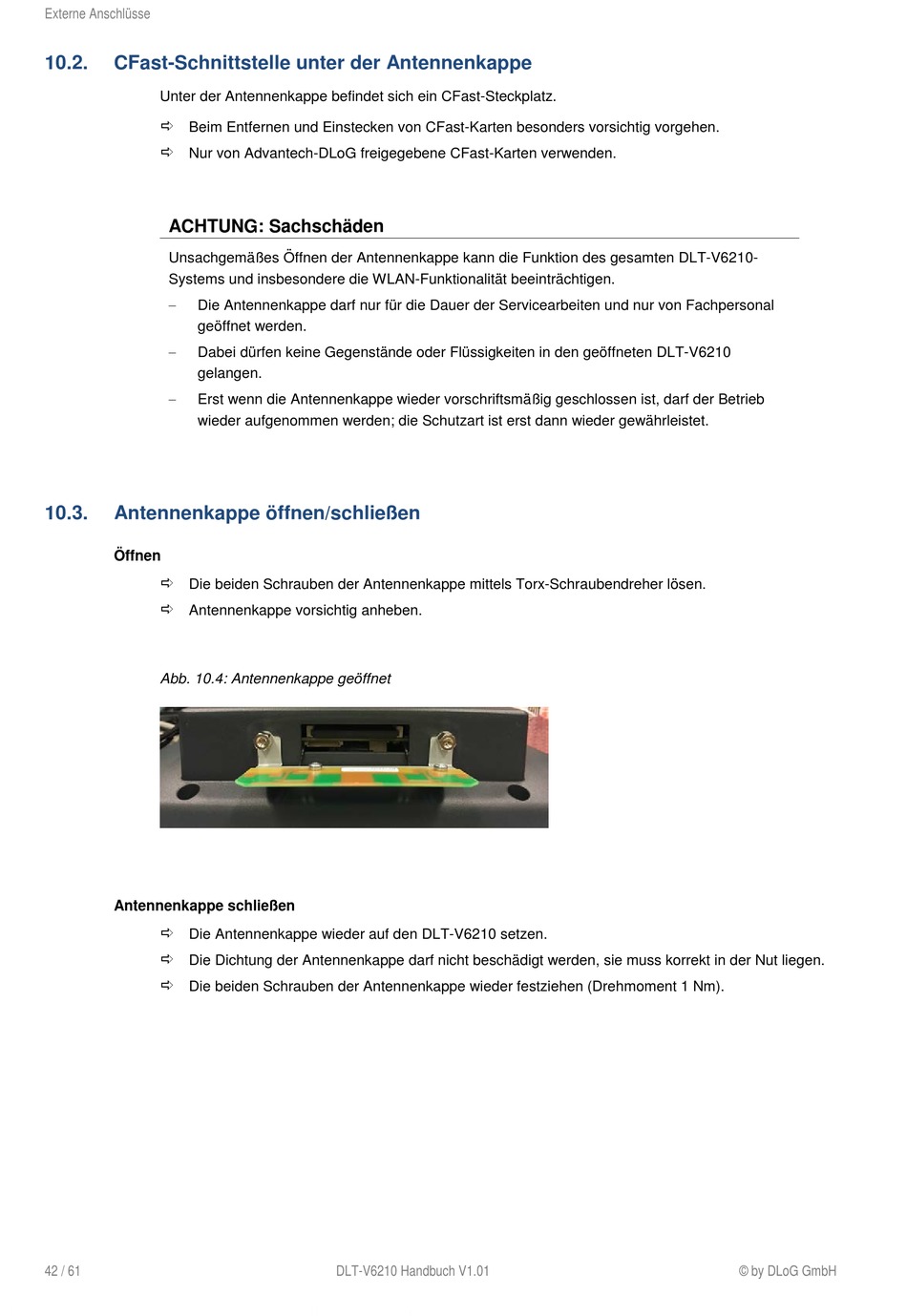

Abb. 10.4: Antennenkappe geöffnet
Antennenkappe schließen

Die Antennenkappe wieder auf den DLT-V6210 setzen.

Die Dichtung der Antennenkappe darf nicht beschädigt werden, sie muss korrekt in der Nut liegen.

Die beiden Schrauben der Antennenkappe wieder festziehen (Drehmoment 1 Nm).
