8.4.1.

Stromversorgungskabel anstecken und befestigen

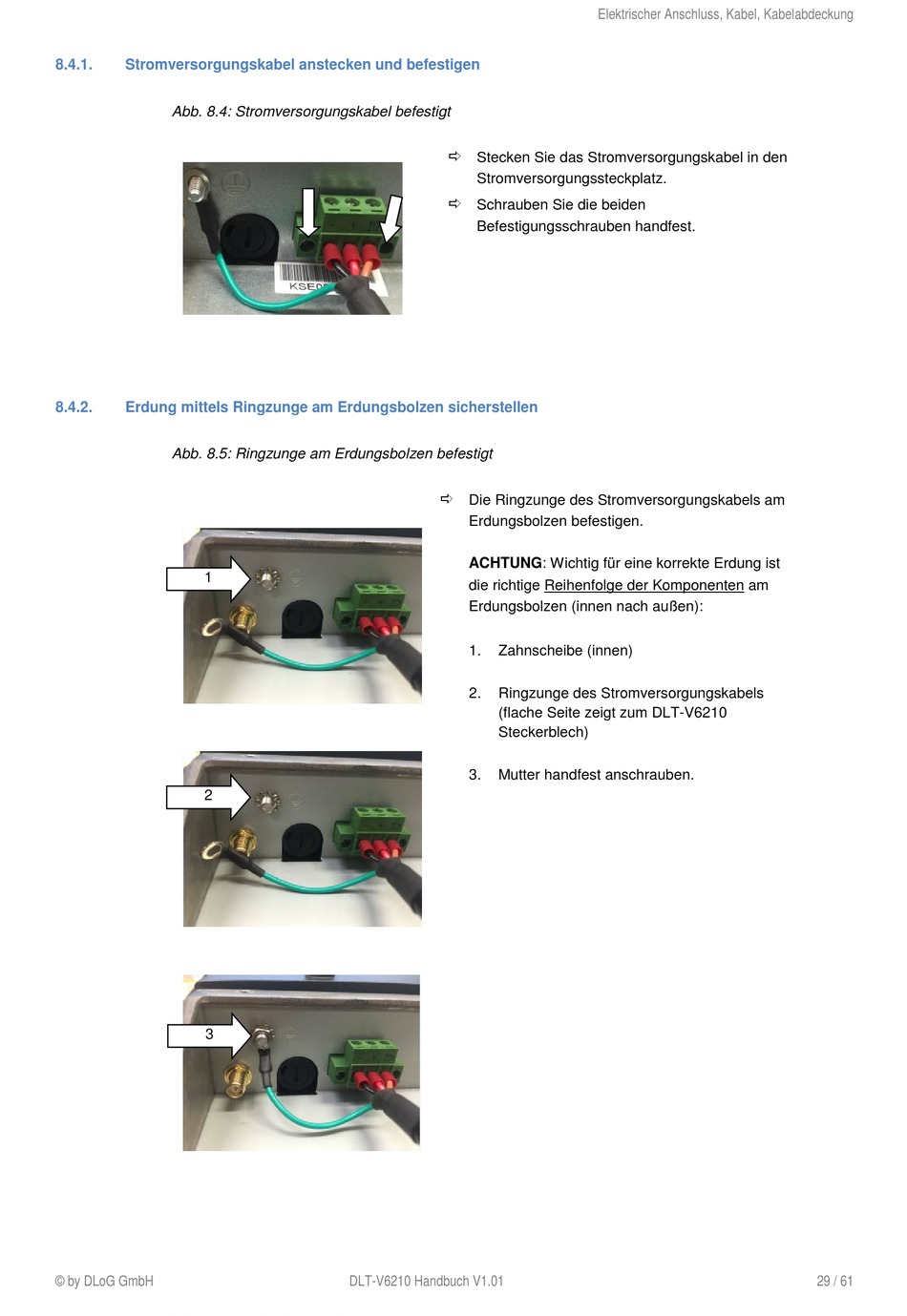

Abb. 8.4: Stromversorgungskabel befestigt

8.4.2.

Erdung mittels Ringzunge am Erdungsbolzen sicherstellen

Abb. 8.5: Ringzunge am Erdungsbolzen befestigt

1
2
3
© by DLoG GmbH

Stecken Sie das Stromversorgungskabel in den
Stromversorgungssteckplatz.

Schrauben Sie die beiden
Befestigungsschrauben handfest.

Die Ringzunge des Stromversorgungskabels am
Erdungsbolzen befestigen.
ACHTUNG: Wichtig für eine korrekte Erdung ist
die richtige Reihenfolge der Komponenten am
Erdungsbolzen (innen nach außen):
1. Zahnscheibe (innen)
2. Ringzunge des Stromversorgungskabels
(flache Seite zeigt zum DLT-V6210
Steckerblech)
3. Mutter handfest anschrauben.
DLT-V6210 Handbuch V1.01
Elektrischer Anschluss, Kabel, Kabelabdeckung
29 / 61
