Elektrischer Anschluss, Kabel, Kabelabdeckung
8.5.2.

Ethernet-Kabel


Stecken Sie das Ethernet-Kabel in den zugehörigen Steckplatz.

Legen Sie das Ethernet-Kabel in eine passende Kabeltülle.
Beachten Sie: Die Öffnung der Kabeltülle muss geringfügig kleiner sein als der Kabeldurchmesser.

Legen Sie das Ethernet-Kabel samt Kabeltülle in den Kabeldurchgang des Kabelfachs ein.

Drücken Sie die Kabeltülle in den Kabeldurchgang ein (siehe Bild).

Befestigen Sie das Ethernet-Kabel mit Kabelschellen und Schrauben an der
Zugentlastungsschiene.

ACHTUNG: Befestigungsschrauben ausreichend fest anschrauben, das Kabel aber keinesfalls
quetschen. Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation.

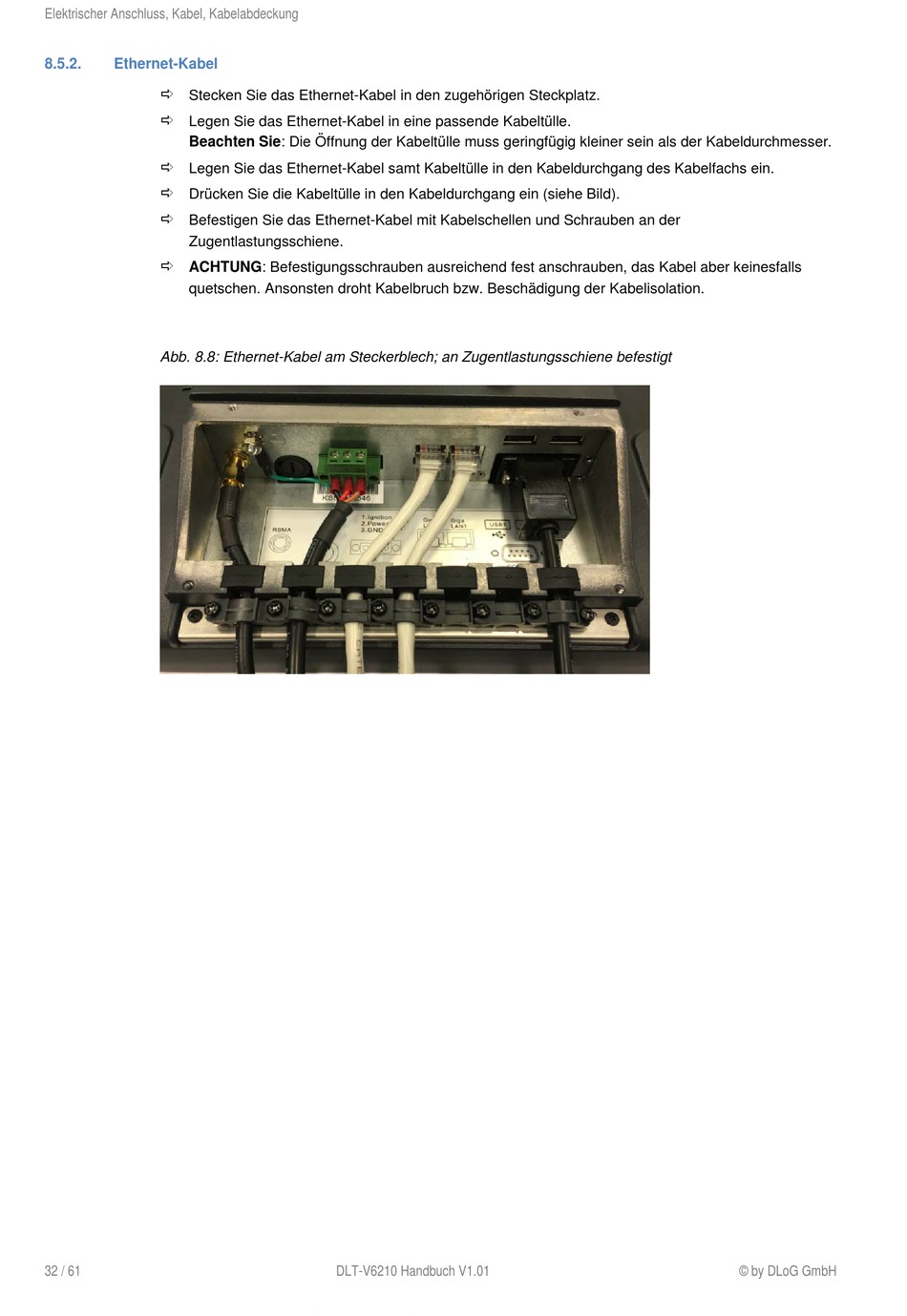

Abb. 8.8: Ethernet-Kabel am Steckerblech; an Zugentlastungsschiene befestigt

32 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH
