Integriertes Gleichspannungsnetzteil
11.1.
Gleichspannungsversorgungsanschluss
Ausführung: Phoenix Combicon, 3pol.
Ansicht von außen:

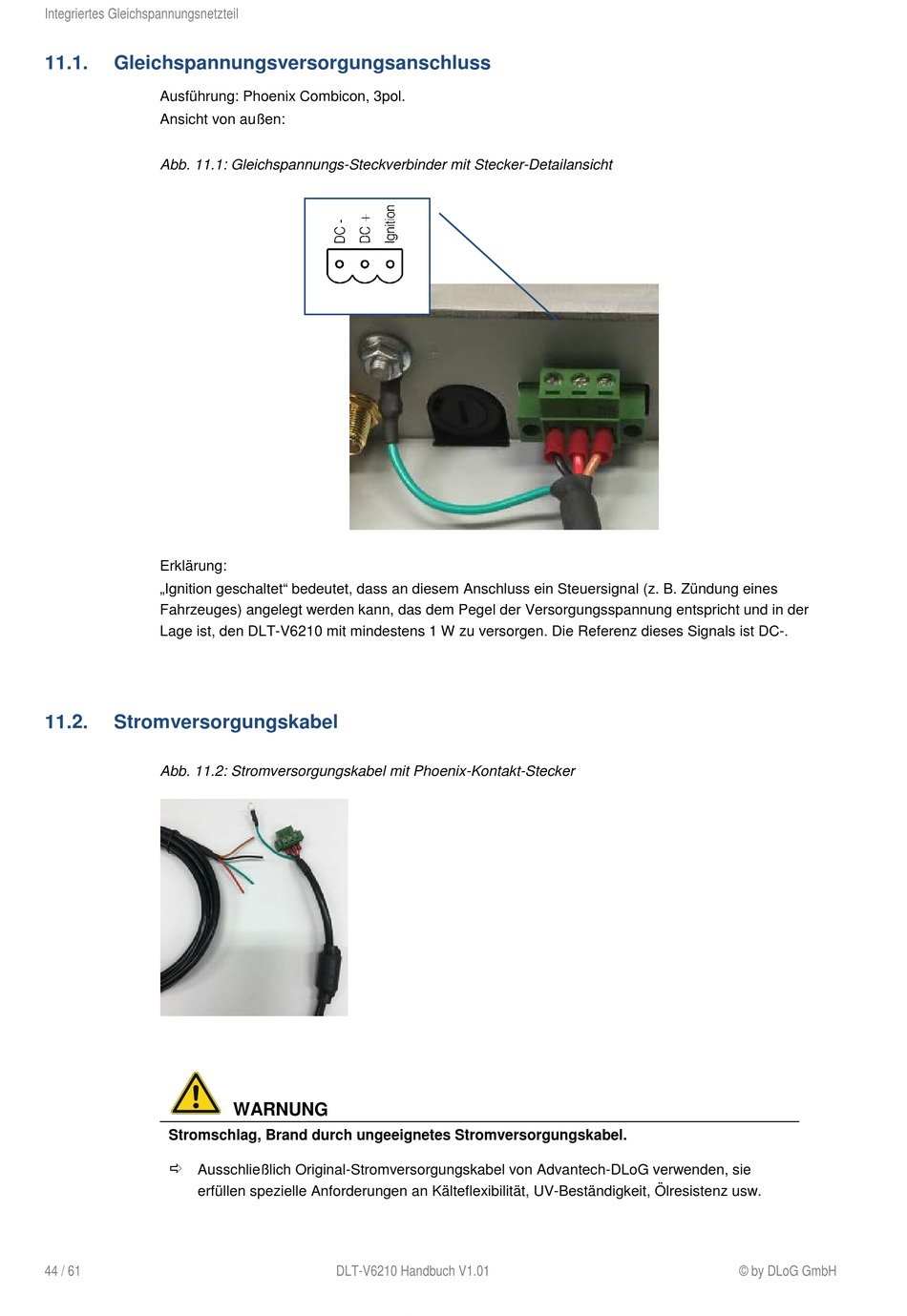

Abb. 11.1: Gleichspannungs-Steckverbinder mit Stecker-Detailansicht
Erklärung:
„Ignition geschaltet" bedeutet, dass an diesem Anschluss ein Steuersignal (z. B. Zündung eines
Fahrzeuges) angelegt werden kann, das dem Pegel der Versorgungsspannung entspricht und in der
Lage ist, den DLT-V6210 mit mindestens 1 W zu versorgen. Die Referenz dieses Signals ist DC-.
11.2.
Stromversorgungskabel
Abb. 11.2: Stromversorgungskabel mit Phoenix-Kontakt-Stecker
Stromschlag, Brand durch ungeeignetes Stromversorgungskabel.
Ausschließlich Original-Stromversorgungskabel von Advantech-DLoG verwenden, sie
erfüllen spezielle Anforderungen an Kälteflexibilität, UV-Beständigkeit, Ölresistenz usw.
44 / 61
WARNUNG
DLT-V6210 Handbuch V1.01
© by DLoG GmbH
