KABEL ANSCHLIESSEN, KABELDURCHGÄNGE ADBICHTEN
7.1 Benötigte Komponenten

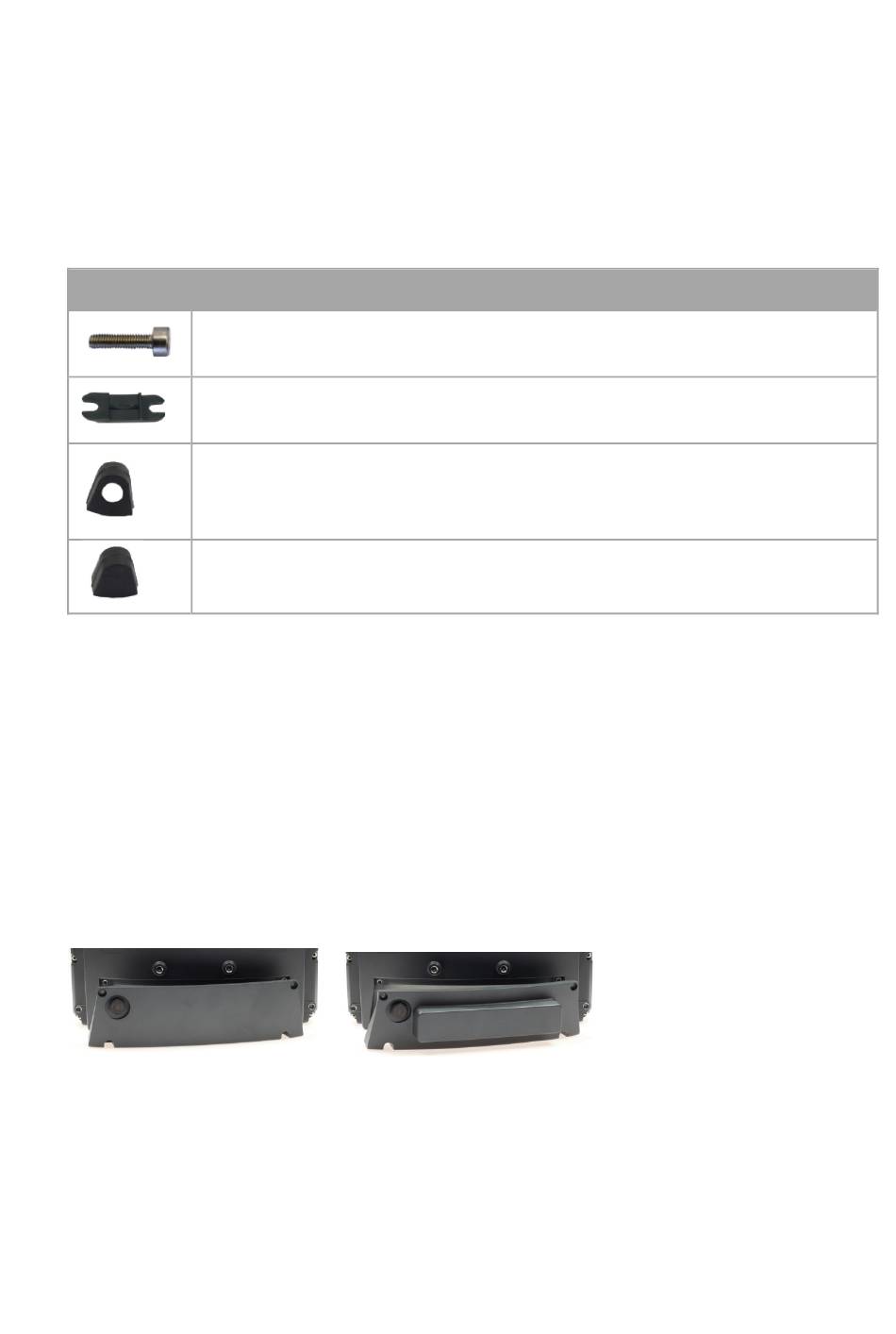

A) Kabeldichtsatz
Komponenten Kabeldichtsatz:
10 x Zylinderkopfschrauben DIN 912 M3x12 zum Befestigen der Kabel
an der Zugentlastungsschiene
7 x Kabelschelle zum Befestigen der Kabel an der Zugentlastungs-
schiene
10 x Kabeltüllen (Öffnungen unterschiedlich groß); müssen an allen
Kabel angebracht werden bevor sie in die Kabeldurchgänge eingelegt
werden.
6 x Bildtüllen zum Verschließen nicht benötigter Kabeldurchgänge des
Geräts
Hinweis: Einige Schrauben und Tüllen im Lieferumfang sind Ersatzteile.
B) Kabelabdeckung
− Kabelabdeckung ohne integrierten USV-Akkupack (Bild unten links)
− Oder: Kabelabdeckung mit integriertem USV-Akkupack (Bild unten rechts)
− Dünnschaftschrauben, selbsthaltend in den Bohrungen (4x DIN 912 M4x12
Gewindelänge 4mm)
C) Stromversorgungskabel
− DC-Stromversorgungskabel mit Phoenix-Kontakt-Stecker
− Oder: AC- Stromversorgungskabel mit gewinkeltem Kaltgerätestecker mit Ein/Aus-
Schalter für die Netzspannung
