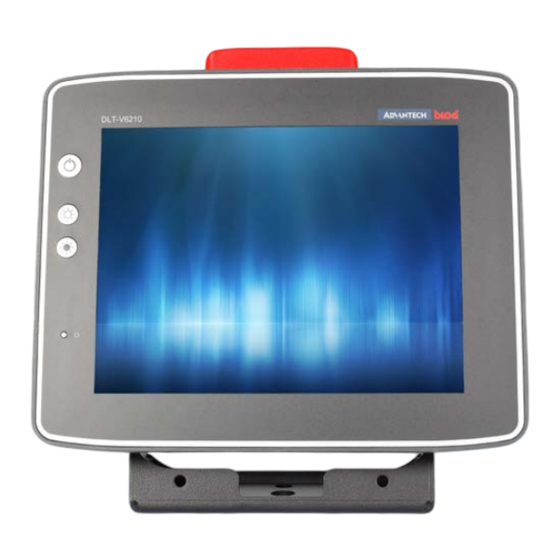

- Seite 1 Advantech-DLoG DLT-V6210 ∕ Handbuch DLT-V6210 Industrie-PC Handbuch V1.01 www.advantech-dlog.com...
- Seite 2 ® und RAM Mount™ sind Warenzeichen der National Products Inc., 1205 S. Orr Street, Seattle, WA 98108. DLT-V6210 Geräte können mit oder ohne vorinstallierte Software ausgeliefert werden. Für Geräte mit vorinstallierter Software sind die zugehörigen Lizenzvereinbarungen zu beachten. Wir erkennen hiermit alle sonstigen nationalen und internationalen Warenzeichen und Produktnamen an.
-
Seite 3: Inhaltsverzeichnis
16.1. Übersicht ................. 54 8.1.1. Trennvorrichtung installieren ..........23 16.1. EMV-Richtlinie ................ 54 8.1.2. Installation des DLT-V6210 auf Fahrzeugen ......24 16.1.1. Geschirmte Komponenten ............. 54 8.2. Vorbereitungen ............... 25 16.1.2. EMV EU ................. 54 8.2.1. Benötigtes Material ..............25 16.2. -
Seite 5: Verfügbare Dlt-V6210 Handbücher
DLT-V6210 Fachkraft Beachten Sie diese Handbücher, denn sie helfen Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer des DLT-V6210 zu erhöhen. Bewahren Sie die Handbücher für spätere Verwendung auf. Falls Sie weitere Informationen benötigen sollten, wenden Sie sich an die DLoG GmbH, Sie finden die Kontaktadresse im Abschnitt Technische Kundenunterstützung. -
Seite 6: Gestaltungselemente Im Handbuch
Verfügbare DLT-V6210 Handbücher 1.1. Gestaltungselemente im Handbuch Personenschäden Hinweise auf Personenschäden sind in diesem Handbuch folgendermaßen gestaltet (Risiko-Abstufung durch Signalwörter): GEFAHR / WARNUNG / VORSICHT GEFAHR beschreibt eine Gefährdung, die unmittelbar zu Tod oder schwerer Verletzung führt. WARNUNG beschreibt eine Gefährdung, die zu Tod oder schwerer Verletzung führen kann. -
Seite 7: Funktionsbeschreibung
Für hieraus resultierende Schäden haftet allein der Benutzer/Betreiber des DLT- V6210. Dies gilt ebenfalls für eigenmächtige Veränderungen am Gerät. DLT-V6210 Industrie-PCs sind ausgestattet mit einem integrierten Netzteil mit einer Eingangsspannung von 9 bis 60 VDC. Dieses ist mit bis zu 3,6 A und einer Maximaltemperatur von 50 °C verwendbar. -
Seite 8: Gerät Sachgemäß Montieren, Bedienen Und Warten
Ausbildung oder Unterweisung gemäß den aktuellen Standards der Sicherheitstechnik in Pflege und Gebrauch angemessener Sicherheitsausrüstungen. − Schulung in erster Hilfe. Benutzer des DLT-V6210 müssen von Fachkräften geschult und in die Bedienung des Geräts eingewiesen werden. 2.3. Gewährleistung Für DLT-V6210 Geräte und Zubehör gelten die Bestimmungen der Advantech-DLoG AGB (Abschnitt Mängelhaftung ->... -
Seite 9: Funktionsübersicht
Funktionsbeschreibung 2.4. Funktionsübersicht DLT-V6210 Frontseite DLT-V6210 Rückseite © by DLoG GmbH DLT-V6210 Handbuch V1.01 9 / 61... -
Seite 10: Geräte-Identifikation/Gerätetypenschild
Funktionsbeschreibung 2.5. Geräte-Identifikation/Gerätetypenschild Das Gerätetypenschild befindet sich auf der Rückseite des DLT-V6210. Es muss zum Zweck der Geräte-Identifikation lesbar bleiben. Das Gerätetypenschild nicht beschädigen und nicht vom Gerät entfernen. Es enthält Produktinformationen, die im Falle von Service-/Reparaturarbeiten benötigt werden. -
Seite 11: Technische Daten
Härte JIS-K-5400: 9 H bei 500 g Widerstandsfähigkeit Schlagfestigkeit IK08 gemäß ECN62262 (5 Joule) Mechan. Eigenschaften Thermisch vorgespanntes, säuremattiertes Floatglas Chemische Beständigkeit Alkohol, Verdünnte Säuren, Verdünnte Alkalien, Ester, Hydrocarbon (Kohlenwasserstoff), Ketone, Haushaltsreinigungsmittel (entsprechend DIN 42 115) © by DLoG GmbH DLT-V6210 Handbuch V1.01 11 / 61... -
Seite 12: Geräte-Abmessungen
Technische Daten 3.3. Geräte-Abmessungen Maße ohne Anbauten (in mm) Abb. 3.1: Abmessungen DLT-V6210 12 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 13: Auspacken, Transportieren, Lagern
DLT-V6210 nicht am Zugentlastungsblech fassen. Für Montagearbeiten eine zweite Person hinzuziehen. Eventuelle Rücksendung/Wiederverpacken Wird der DLT-V6210 an den Hersteller zurückgesendet, muss dem Gerät ein vollständig ausgefülltes Rücksende-Formblatt beigelegt werden. Sie finden dieses Rücksende-Formblatt: − am Ende dieses Handbuchs −... -
Seite 14: Lagern
Werden Geräte gestapelt, nicht mehr als zwei Geräte aufeinander legen. Die Geräte dabei Front auf Front legen. Die VESA-Montagepunkte auf der Geräterückseite könnten den Touchscreen des anderen Geräts beschädigen. Vorsichtshalber Schutzmaterial (nicht brennbar!) zwischen die Geräte legen. 14 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 15: Konfiguration Mit Mdevice
Konfiguration mit MDevice Konfiguration mit MDevice Mit der Software MDevice werden die DLT-V6210 Geräte konfiguriert, zum Beispiel: − Power management (Abschaltautomatik) − Netzwerkeinstellungen − WLAN Ein/Aus (keine weitere WLAN-Konfiguration; dazu bitte die MS-Windows Tools in der Systemsteuerung verwenden). WARNUNG Personen- und Sachschäden durch unsachgemäße Konfiguration. -
Seite 16: Wlan-Konfiguration
WLAN-Konfiguration WLAN-Konfiguration Die WLAN-Konfiguration des DLT-V6210 erfolgt über die gängigen MS-Windows Tools in der Systemsteuerung des Geräts. VORSICHT Strahlenemission. Wird bei der WLAN-Konfiguration die Sendeleistung und die Frequenz falsch eingestellt, sind Gesundheitsschäden durch zu hohe Strahlenbelastung möglich. Beachten Sie die für Ihren Einsatzort/Ihr Land geltenden Regeln hinsichtlich Frequenzen und maximal zugelassener Sendeleistung. -
Seite 17: Elektromagnetische Funkfrequenzenergie
Den DLT-V6210 nicht in der Nähe von Herzschrittmachern benutzen. Ein Mindestabstand von 20 cm ist zwischen solchen Apparaten und dem DLT-V6210 einzuhalten, um das Risiko von Interferenzen zu reduzieren. Bitte informieren Sie sich vor Gebrauch des Geräts innerhalb bestimmter Umgebungen (z.B. -
Seite 18: Mechanische Montage
Strahlenemission im Aufenthaltsbereich von Personen. Um ein Überschreiten der festgesetzten Grenzwerte für den Aufenthalt in Funkwellen auszuschließen: Montieren Sie den DLT-V6210 so, dass Personen einen Mindestabstand von 20 cm zur Antenne einhalten. ACHTUNG: Sachschäden Einbauumgebung ohne Kühlluft kann den DLT-V6210 überhitzen/zerstören. -
Seite 19: Sichere Befestigung
Für Montagearbeiten eine zweite Person hinzuziehen. ACHTUNG: Sachschäden Beschädigen, Zerkratzen des Touchscreens ohne Transport-Schutzfolie. Die Front des DLT-V6210 wird beim Transport durch eine transparente Folie geschützt. Während der Montage muss diese Folie auf der Front bleiben, um sie vor Oberflächen- Beschädigung zu schützen. -
Seite 20: Empfohlene Reihenfolge Bei Der Montage
Wir empfehlen bei der Montage folgende Reihenfolge: Geeignete Montage-Position des DLT-V6210 ermitteln. Geräte-Halterung am Einsatzort/Fahrzeug befestigen (RAM-Mount etc.). Externes Zubehör an den DLT-V6210 anschließen. Nah am Gerät eine leicht zugängliche Trennvorrichtung installieren, z. B. einen Schalter. Alle Kabel anschließen. Kabeldurchgänge mit Dichttüllen und Blindtüllen verschließen. -
Seite 21: Halterung Mittels Vesa-Befestigungslochmuster Befestigen
Mechanische Montage 7.3. Halterung mittels VESA-Befestigungslochmuster befestigen Auf der Rückseite des DLT-V6210 befindet sich ein VESA-kompatibles Befestigungslochmuster mit Abstand 75 x 75 mm. Hier können VESA-kompatible Halterungen angebracht werden, um den DLT- V6210 am Einsatzort zu montieren. ACHTUNG: Sachschäden Ausschließlich Halterungen und Befestigungsmaterial verwenden, die von Advantech-DLoG geprüft und für den jeweiligen DLT-V6210 freigegeben wurden. - Seite 22 Federscheibe A6 DIN128 FSt galvan. Federscheibe A6 DIN128 FSt galvan. Zylinderschraube int.hex DIN912 M6x16 V2A Zylinderschraube int.hex DIN912 M6x16 V2A Unterlegscheibe ISO 8738 (DIN 1440)-A6-A2 Unterlegscheibe ISO 8738 (DIN 1440)-A6-A2 22 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH...
-
Seite 23: Elektrischer Anschluss, Kabel, Kabelabdeckung
WARNUNG Stromschlag durch Fehlen einer Trennvorrichtung. Der DLT-V6210 Industrie-PC hat keine von außen zugängliche Schaltvorrichtung, mit der der Industrie-PC im Notfall schnell von der Spannungsversorgung getrennt werden kann. Um den Industrie-PC in Notfällen schnell von der Spannungsversorgung trennen zu können: ... -
Seite 24: Installation Des Dlt-V6210 Auf Fahrzeugen
Verbindung des DLT-V6210 zum Fahrgestell. Aufgrund verschiedenster technischer Eigenschaften von Staplern und Flurförderfahrzeugen kann es nötig sein, den DLT-V6210 vom Fahrgestell des Fahrzeuges elektrisch isoliert anzubauen, um Störungen zu vermeiden. Die Notwendigkeit hierfür muss von Fall zu Fall gesondert untersucht werden, ist jedoch bei Fahrzeugen mit potentialfreiem Fahrgestell empfohlen. -
Seite 25: Vorbereitungen
Elektrischer Anschluss, Kabel, Kabelabdeckung 8.2. Vorbereitungen Legen Sie alle Kabel bereit, die an den DLT-V6210 angeschlossen werden sollen. Wählen Sie die passenden Steckplätze am Steckerblech des DLT-V6210 aus. Testen Sie, in welcher Reihenfolge die Kabel am besten in das Kabelfach passen. -
Seite 26: Komponenten
Beides in den Kabeldurchgang des Kabelfachs einlegen und festdrücken (siehe Bild). Kabeldurchgänge, die nicht benötigt werden und ohne Kabel bleiben, mit Dichttüllen verschließen. Abb. 8.3: 2 Kabel mit Kabeltüllen und 5 Dichttüllen eingelegt und bereits befestigt 26 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 27: Stromversorgungskabel, Erdung
Stromversorgungskabel knickfrei und mechanisch geschützt verlegen (sicher gegen Quetschen und Abscheuern). DLT-V6210 ausschließlich an SELV-Stromkreis (Schutzkleinspannung) anschließen. Der SELV- Stromkreis ist ein Sekundärstromkreis, der so bemessen und geschützt ist, dass sowohl bei bestimmungsgemäßem Betrieb als auch bei einem einzelnen Fehler seine Spannungen einen sicheren Wert nicht überschreiten. - Seite 28 Bauteile (z. B. Display oder CPU) verwendet wird. Mit der Schirmmasse sind alle Kabelschirme und das Gehäuse verbunden. Es gibt Stapler, deren Chassis auf DC+ liegt. Dadurch liegt das DLT-V6210-Chassis ebenfalls auf DC+. Kurzschlüsse können entstehen, wenn z.B. das Erdungspotential eines Peripheriegeräts auf DC- liegt.
-
Seite 29: Stromversorgungskabel Anstecken Und Befestigen
ACHTUNG: Wichtig für eine korrekte Erdung ist die richtige Reihenfolge der Komponenten am Erdungsbolzen (innen nach außen): Zahnscheibe (innen) Ringzunge des Stromversorgungskabels (flache Seite zeigt zum DLT-V6210 Steckerblech) Mutter handfest anschrauben. © by DLoG GmbH DLT-V6210 Handbuch V1.01 29 / 61... -
Seite 30: Stromversorgungskabel An Der Zugentlastungsschiene Befestigen
Die Kabelschelle mit 2 Befestigungsschrauben an der Zugentlastungsschiene befestigen (M3x10). Befestigungsschraube abwechseln fester ziehen. ACHTUNG: Befestigungsschrauben ausreichend fest anschrauben, das Kabel aber keinesfalls quetschen. Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation. Abb. 8.6: Kabelschelle an Zugentlastungsschiene befestigt 30 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 31: Usb-, Ethernet- Und Com-Kabel Anschließen
Der DLT-V6210 darf nicht an die Spannungsversorgung angeschlossen sein, wenn externe Geräte angeschlossen/entfernt werden (gilt nicht für USB-Geräte) Andernfalls können sowohl am DLT-V6210 als auch an den externen Geräten erhebliche Schäden auftreten. Sicherstellen, dass externe Geräte mit eigener Stromversorgung entweder gleichzeitig mit dem DLT-V6210 oder nach dem Starten des DLT-V6210 eingeschaltet werden. -
Seite 32: Ethernet-Kabel
Befestigen Sie das Ethernet-Kabel mit Kabelschellen und Schrauben an der Zugentlastungsschiene. ACHTUNG: Befestigungsschrauben ausreichend fest anschrauben, das Kabel aber keinesfalls quetschen. Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation. Abb. 8.8: Ethernet-Kabel am Steckerblech; an Zugentlastungsschiene befestigt 32 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 33: Com-Kabel
Abb. 8.9: COM-Kabel am Steckerblech; an der Zugentlastungsschiene befestigt 8.6. Unbenutzte Kabeldurchgänge verschließen Verschließen Sie alle unbenutzten Kabeldurchgänge mit Blindtüllen, so dass sie dicht sind. Abb. 8.10: Unbenutzte Kabeldurchgänge abgedichtet mit Blindtüllen © by DLoG GmbH DLT-V6210 Handbuch V1.01 33 / 61... -
Seite 34: Kabelabdeckung Anbringen
ACHTUNG: Sachschäden Undichtes Gerät durch falsches Anbringen der Kabel und der Kabelabdeckung. Nur mit sachgemäß montierter Kabelabdeckung ist die Schutzart des DLT-V6210 gewährleistet, Unsachgemäße Montage kann dazu führen, dass im laufenden Arbeitsbetrieb Flüssigkeit in den DLT-V6210 eindringt. Es drohen Kurzschluss, Korrosion und Verschleiß. -
Seite 35: Abschaltautomatik - Funktionsbeschreibung
In diesem Zustand arbeitet das Gerät normal weiter, bis die Nachlaufzeit (z. B. 20 Minuten) abgelaufen ist. Wird die Zündung während dieser Nachlaufzeit wieder aktiviert, so geht der DLT-V6210 in den normalen Betriebszustand über. Läuft die Nachlaufzeit ab, so wird das Betriebssystem heruntergefahren und das Gerät schaltet sich (nach z. - Seite 36 ”WM_QUERYENDSESSION” reagieren, d.h. die Datensicherung muss hier ohne Rückfrage an den Benutzer erfolgen und innerhalb der eingestellten Zeit. Konfiguration Für die Konfiguration der Abschaltautomatik wird das „MDevice“-Programm verwendet. Das MDevice-Handbuch befindet sich im Download Center unter www.advantech- dlog.com. 36 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH...
-
Seite 37: Bedienung
Oder: Zündung des angeschlossenen Fahrzeugs ausschalten (abhängig von Abschaltautomatik). Zeit zwischen Aus- und Einschalten: 10 Sekunden Nachdem der DLT-V6210 heruntergefahren und ausgeschaltet wurde, dauert es 10 Sekunden bis das Gerät wieder auf ein Einschaltsignal (<Power>-Taste / Zündung) reagiert. © by DLoG GmbH DLT-V6210 Handbuch V1.01... -
Seite 38: Touchscreen (Pct) Bedienen
Sauberen, trockenen Fingern − Sauberen, trockenen, weichen Handschuhen − Geeigneten Touch-Bedienstiften Multi-Touch-Fähigkeit Abhängig vom installierten Betriebssystem-Typ ist der PCT-Touchscreen des DLT-V6210 Muli-Touch- fähig. Das heißt, er erkennt gleichzeitig zwei Berührungen. 38 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 39: Front-Tasten Und Leds
Rechnerstartvorgang/normaler STATISCH AN Betrieb/Nachlaufzeit Blinkend : 0.2 sec. an / 0.8 sec. aus Temperatursensor defekt Umgebungstemperatur liegt außerhalb des Blinkend : 0.5 sec. an / 0.5 sec. aus zulässigen Bereichs © by DLoG GmbH DLT-V6210 Handbuch V1.01 39 / 61... -
Seite 40: Externe Anschlüsse
Die COM-Schnittstelle kann extern angeschlossene Geräte mit +5 VDC versorgen. Die Spannung ist intern abgesichert und darf einen entnommenen Dauerstrom von 1 A bei +5 V nicht überschreiten. Die maximale Stromentnahme kann abhängig vom angeschlossenen Gerät geringer ausfallen. 40 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 41: Usb
Je nach Kabelverlegung und Störeinflüssen aus der Umgebung kann evtl. die Kabellänge von 100 m nicht verwendet werden, die in der Spezifikation angegeben ist (IEEE 802.3 Standard). Eine Empfehlung ist in diesem Kontext ist die Verwendung eines kürzeren Kabels. © by DLoG GmbH DLT-V6210 Handbuch V1.01 41 / 61... -
Seite 42: Cfast-Schnittstelle Unter Der Antennenkappe
Beim Entfernen und Einstecken von CFast-Karten besonders vorsichtig vorgehen. Nur von Advantech-DLoG freigegebene CFast-Karten verwenden. ACHTUNG: Sachschäden Unsachgemäßes Öffnen der Antennenkappe kann die Funktion des gesamten DLT-V6210- Systems und insbesondere die WLAN-Funktionalität beeinträchtigen. − Die Antennenkappe darf nur für die Dauer der Servicearbeiten und nur von Fachpersonal geöffnet werden. -
Seite 43: Integriertes Gleichspannungsnetzteil
5 x 20 mm, 8 A, 250 V LittleFuse 0477008.MXP Eigenentwicklung oder gleichwertiges Produkt anderer Hersteller Die Kennzeichnung der Sicherung ist FA. Die genaue Position finden Sie auf dem Aufkleber am Anschlussblech des DLT-V6210. © by DLoG GmbH DLT-V6210 Handbuch V1.01 43 / 61... -
Seite 44: Gleichspannungsversorgungsanschluss
„Ignition geschaltet“ bedeutet, dass an diesem Anschluss ein Steuersignal (z. B. Zündung eines Fahrzeuges) angelegt werden kann, das dem Pegel der Versorgungsspannung entspricht und in der Lage ist, den DLT-V6210 mit mindestens 1 W zu versorgen. Die Referenz dieses Signals ist DC-. 11.2. -
Seite 45: Abb. 11.3: Stromversorgungskabel, Belegung
Integriertes Gleichspannungsnetzteil Abb. 11.3: Stromversorgungskabel, Belegung © by DLoG GmbH DLT-V6210 Handbuch V1.01 45 / 61... -
Seite 46: Optionale Ausstattung
Optionale Ausstattung Optionale Ausstattung ACHTUNG: Sachschäden Ausschließlich Zubehör verwenden, das von Advantech-DLoG geprüft und für den jeweiligen DLT-V6210 freigegeben wurde. 12.1. Integrierte Low Profile WLAN-Antenne (optional) Abb. 12.1: Integrierte Low Profile WLAN-Antenne (optional) Technische Daten Einsatz WLAN IEEE 802.11 a/b/g/n Dual Band Diversity... -
Seite 47: Externe Wlan-Antenne, Abgesetzt (Optional)
Max. Sendeleistung 100 mW / 20 dBm 12.3. WLAN-Karte (optional) Technische Daten WLAN PCIe MiniCard Bereits ab Werk von Advantech-DLoG ins Gerät integriert (interner PCIe MiniCard-Steckplatz). Treiber Generell können nur Treiber für von Advantech-DLoG freigegebene WLAN-Karten in Betriebssystem Images integriert werden. -
Seite 48: Tastaturen Und Tastatur-Halterungen (Optional)
Optionale Ausstattung 12.4. Tastaturen und Tastatur-Halterungen (optional) An den DLT-V6210 kann eine USB-Tastatur angeschlossen werden. Advantech-DLoG bietet unten gezeigte Tastaturen und Halterungen an. Abb. 12.3: SMALL-Tastatur − SMALL-Tastatur − Am Gerät montierbar − Schutzgrad IP65 − Tastatur-Layouts: Deutsch, Englisch, Französisch Abb. -
Seite 49: Scanner Und Scanner-Halterungen (Optional)
Scanner und Scanner-Halterungen (optional) Scanner können entweder über USB oder über die serielle Schnittstelle angeschlossen werden. Bitte wenden Sie sich bei Bedarf an Ihren Advantech-DLoG Vertriebsbeauftragten. Optional sind zum DLT-V6210 Scanner-Halterungen verfügbar Bei Anschluss an COM kann der Scanner über die Schnittstelle mit einer Spannung von 5 V versorgt werden. -
Seite 50: 13. Wartung
Prüfen Sie, ob alle angeschlossenen Kabel fixiert sind und die Kabelabdeckung dicht abschließt. WARNUNG Unfallgefahr durch instabile Befestigung des DLT-V6210 auf Fahrzeugen. Falls sich die Befestigung des DLT-V6210 lockert und während der Fahrt bricht, kann dies zu schweren Unfällen führen. ... -
Seite 51: Dlt-V6210 Reinigen
Keine scheuernden Glasreiniger oder Tücher verwenden, die die Oberfläche des Touchscreens verkratzen könnten. Gehäuse reinigen Sicherstellen, dass der DLT-V6210 ausgeschaltet und stromlos ist. Das Gehäuse mit Tuch reinigen, das zuvor mit Wasser angefeuchtet wurde. Keinesfalls Druckluft, einen Hochdruckreiniger oder einen Staubsauger verwenden, da damit die Oberfläche beschädigt werden kann. -
Seite 52: Störungen
Betriebssystem-Standard zurückgesetzt, was zu einer schlechteren Erkennung der Fingerberührung führen kann. Mit Reset kann die Software-Nachkalibrierung wieder zurückgesetzt werden. Bitte wenden Sie sich bei Störungen am DLT-V6210 an die DLoG GmbH, Sie finden die Kontaktadresse im Abschnitt Technische Kundenunterstützung. 52 / 61 DLT-V6210 Handbuch V1.01... -
Seite 53: Vorhersehbare Fehlanwendungen
Vorhersehbare Fehlanwendungen Vorhersehbare Fehlanwendungen Bestimmungsgemäße Verwendung beachten DLT-V6210 Industrie-PCs sind Datenkommunikationsterminals für den Einsatz in gewerblichen Bereichen (z. B. Logistik, Lager, Fertigung). DLT-V6210 Industrie-PCs: − sind nicht für den Einsatz im EX-Bereich (Explosionsgefährdung) zugelassen. − sind nicht für den Einsatz auf Schiffen zugelassen. -
Seite 54: Richtlinien Und Zertifikate
Übersicht 16.1. EMV-Richtlinie 16.1.1. Geschirmte Komponenten Damit die gesetzlichen EMV-Anforderungen eingehalten werden, müssen alle an den DLT-V6210 angeschlossenen Komponenten sowie die Kabelverbindungen diese Anforderungen erfüllen. Es müssen abgeschirmte Bus- und LAN-Kabel mit geschirmten Steckern verwendet werden. 16.1.2. EMV EU DLT-V6210-Geräte erfüllen die Anforderungen der EU-Richtlinie „2014/30/EU Elektromagnetische Verträglichkeit“. -
Seite 55: Fcc Usa/Can
(2) this device must accept any interference received, including interference that may cause undesired operation. CAUTION Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. © by DLoG GmbH DLT-V6210 Handbuch V1.01 55 / 61... - Seite 56 Bei Betrieb dieses Geräts muss ein Abstand von 20 cm zwischen der Antenne und Personen eingehalten werden. Jegliche Änderungen oder Modifikationen, denen nicht ausdrücklich durch die für die Einhaltung verantwortliche Seite zugestimmt wurde, können zum Entzug der Betriebserlaubnis für dieses Gerät führen. 56 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH...
-
Seite 57: Red (Radio Equipment Directive) 2014/53/Eu
Tämä laite täyttää direktiivin 2014/53/EU (EY) olennaiset vaatimukset ja [Finnish]: on siinä asetettujen muiden laitetta koskevien määräysten mukainen. Svenska Denna utrustning är i överensstämmelse med de väsentliga kraven och [Swedish]: andra relevanta bestämmelser i Direktiv 2014/53/EU. © by DLoG GmbH DLT-V6210 Handbuch V1.01 57 / 61... -
Seite 58: Ce-Kennzeichnung
In Frankreich ist WLAN-Betrieb im Außenbereich bei 2454 – 2483,5 MHz nur mit max. 10 mW e.i.r.p erlaubt. 16.4. CE-Kennzeichnung Die Geräte der DLT-V6210 Serie erfüllen die Anforderungen an die CE-Konformität und tragen das CE- Zeichen auf der Geräterückseite. 16.5. Taiwan BSMI screen warning WARNING 使用過度恐傷害視力. -
Seite 59: Technische Kundenunterstützung
Technische Kundenunterstützung Technische Kundenunterstützung Bitte wenden Sie sich an Ihren Distributor, Ihren Vertriebsbeauftragten oder an den Advantech-DLoG Kundenservice, um technische Unterstützung zu erhalten. Halten Sie folgende Informationen bereit: − Produktname − Seriennummer − Beschreibung des angeschlossenen Zubehörs − Beschreibung der installierten Software (Betriebssystem, Version, Applikationen, etc.) −... -
Seite 60: Formblatt Für Geräte-Rücksendung
[ ] Die Geräte wurden nicht zurückgesandt, da damit gearbeitet wird. Jedoch fehlen folgende Teile: [ ] Gerät bei Anlieferung beschädigt (Kopie des Lieferscheins beilegen) [ ] Lieferung unvollständig Fehlteile: [ ] Beim Gerät tritt folgender Fehler auf: [ ] Separater Fehlerbericht liegt bei 60 / 61 DLT-V6210 Handbuch V1.01 © by DLoG GmbH... -
Seite 61: Abbildungen
Abbildungen Abbildungen Abb. 3.1: Abmessungen DLT-V6210 ........................... 12 Abb. 7.1: Position VESA-Bohrungen am DLT-V6210 ......................21 Abb. 8.1: Kabelabdeckung ..............................25 Abb. 8.2: Kabeldichtsatz..............................25 Abb. 8.3: 2 Kabel mit Kabeltüllen und 5 Dichttüllen eingelegt und bereits befestigt ............26 Abb.
