Stromversorgungskabel an Zugentlastungsschiene befestigen


Eine Kabelschelle auf das Stromversorgungskabel legen.

Die Kabelschelle mit 2 Befestigungsschrauben (Zylinderschrauben ISO 4762-M4x10-A2) an der
Zugentlastungsschiene befestigen.

Befestigungsschraube abwechseln fester ziehen.

ACHTUNG: Befestigungsschrauben ausreichend fest anschrauben, das Kabel aber keinesfalls
quetschen. Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation.

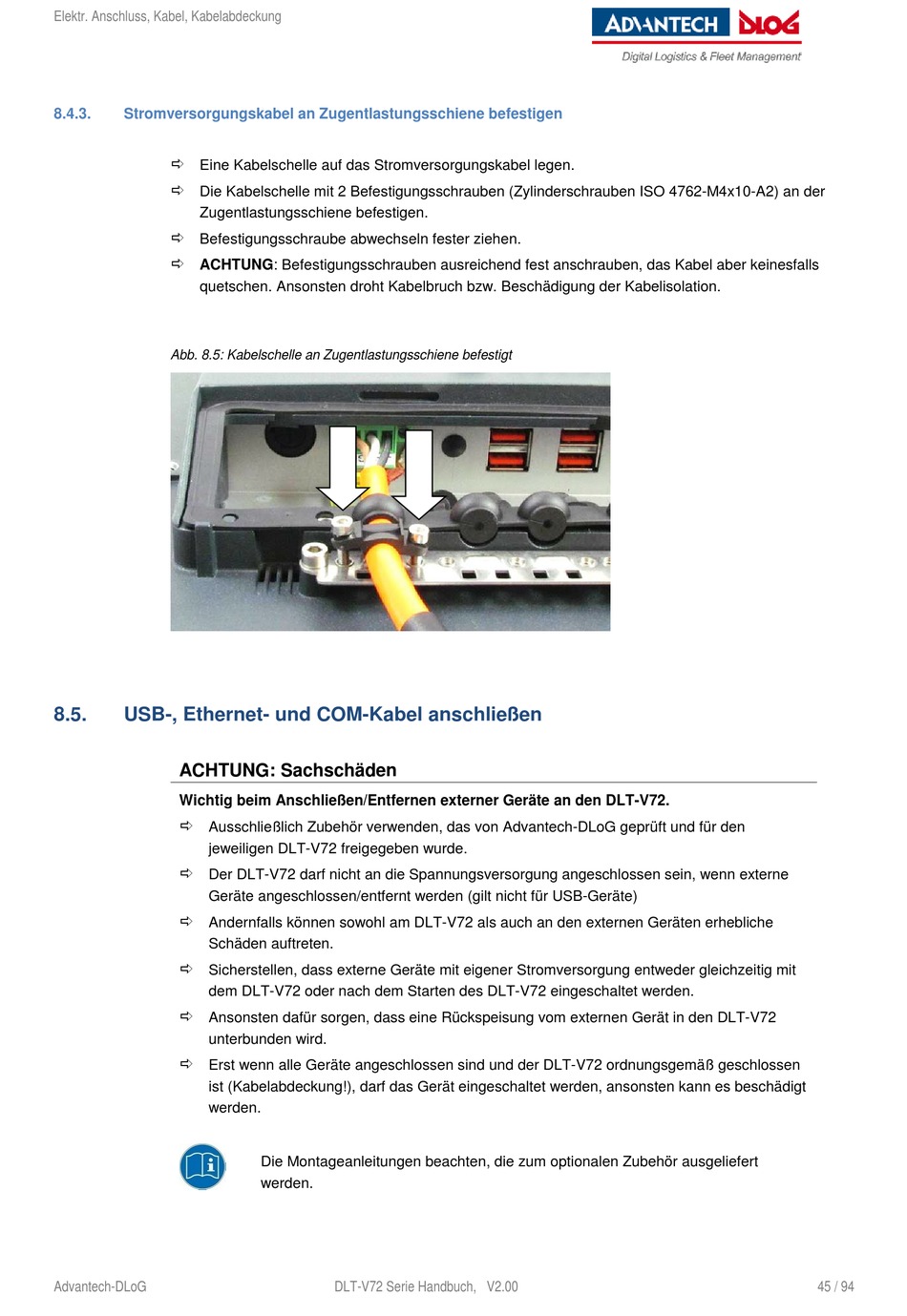

Abb. 8.5: Kabelschelle an Zugentlastungsschiene befestigt

8.5. USB-, Ethernet- und COM-Kabel anschließen
ACHTUNG: Sachschäden
Wichtig beim Anschließen/Entfernen externer Geräte an den DLT-V72.

Ausschließlich Zubehör verwenden, das von Advantech-DLoG geprüft und für den
jeweiligen DLT-V72 freigegeben wurde.

Der DLT-V72 darf nicht an die Spannungsversorgung angeschlossen sein, wenn externe
Geräte angeschlossen/entfernt werden (gilt nicht für USB-Geräte)

Andernfalls können sowohl am DLT-V72 als auch an den externen Geräten erhebliche
Schäden auftreten.

Sicherstellen, dass externe Geräte mit eigener Stromversorgung entweder gleichzeitig mit
dem DLT-V72 oder nach dem Starten des DLT-V72 eingeschaltet werden.

Ansonsten dafür sorgen, dass eine Rückspeisung vom externen Gerät in den DLT-V72
unterbunden wird.

Erst wenn alle Geräte angeschlossen sind und der DLT-V72 ordnungsgemäß geschlossen
ist (Kabelabdeckung!), darf das Gerät eingeschaltet werden, ansonsten kann es beschädigt
werden.
Advantech-DLoG
Die Montageanleitungen beachten, die zum optionalen Zubehör ausgeliefert
werden.
