Halterung mittels VESA-Befestigungslochmuster befestigen
Auf der Rückseite des DLT-V6210 befindet sich ein VESA-kompatibles Befestigungslochmuster mit
Abstand 75 x 75 mm. Hier können VESA-kompatible Halterungen angebracht werden, um den DLT-
V6210 am Einsatzort zu montieren.
ACHTUNG: Sachschäden
Ausschließlich Halterungen und Befestigungsmaterial verwenden, die von Advantech-DLoG geprüft
und für den jeweiligen DLT-V6210 freigegeben wurden. Andernfalls erlischt jegliche Gewährleistung
der DLoG GmbH für dieses Gerät.

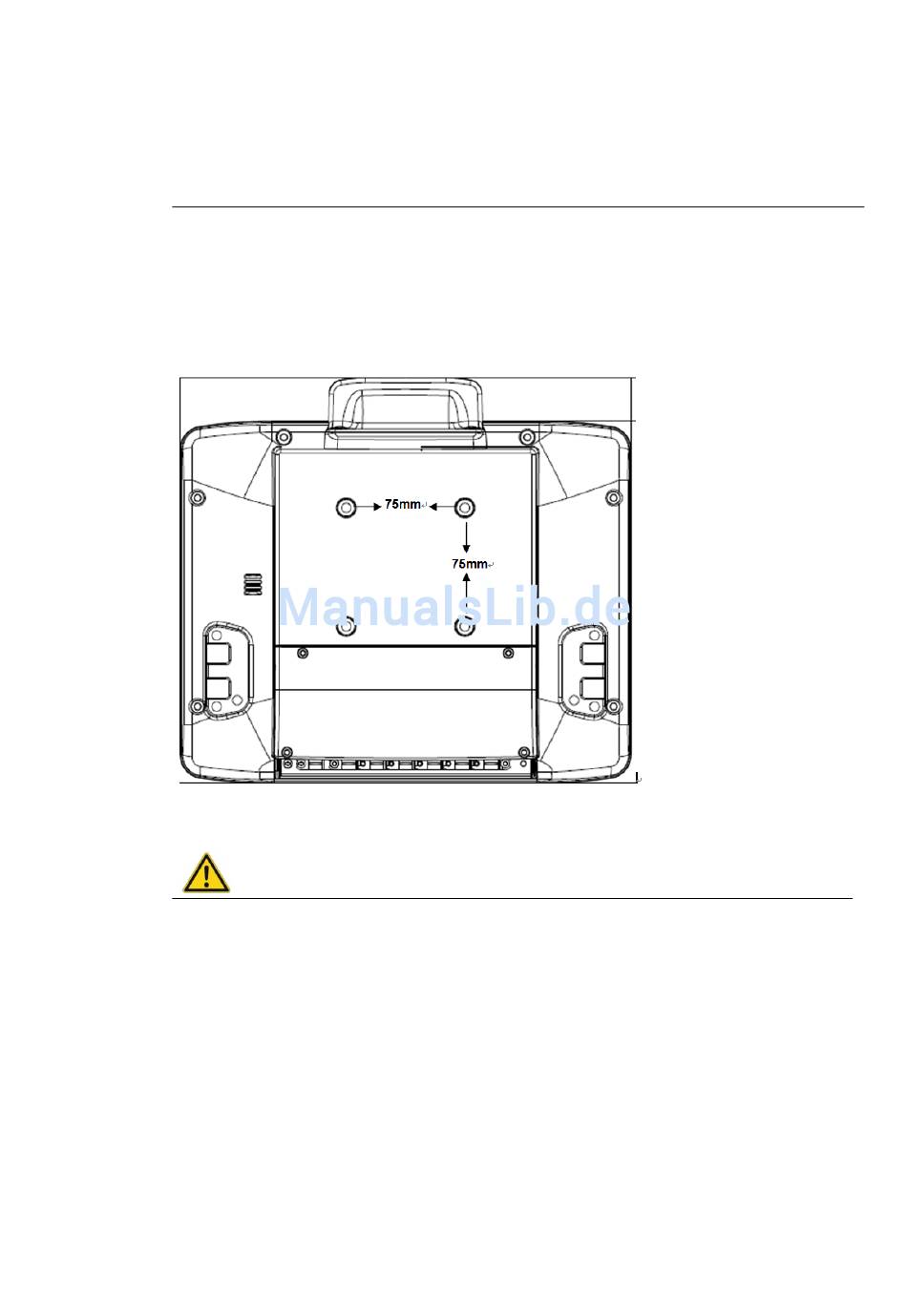

Abb. 7.1: Position VESA-Bohrungen am DLT-V6210
Unfallgefahr im Fahrzeugeinsatz, falls die Befestigung des DLT-V6210 während der Fahrt
locker wird und bricht.
Beachten Sie beim Befestigen der Halterung am VESA-Befestigungslochmuster:
−
Zum korrekten Befestigen sind Mechanik-Fachkenntnisse erforderlich!
−
Geeignetes Befestigungsmaterial verwenden.
−
Geeignete Schrauben verwenden: Zu lange Schrauben können die Rückseite der Fahrzeug-
Dockingstation durchstoßen und irreparabel beschädigen. Zu kurze Schrauben ermöglichen
keine sichere Befestigung.
−
Geeignete Unterlegscheiben verwenden.
−
Die maximale Einschraubtiefe der Bohrung des Befestigungslochmusters beachten:
Grundsätzlich gilt eine empfohlene Einschraubtiefe von Dx1 (Schrauben-Durchmesser x 1).
−
Wurde eine Halterung von Advantech-DLoG bestellt, liegen passende Schrauben und Scheiben
bei, bitte diese verwenden (siehe Beispiele nächste Seite).
