8.5.3.

COM-Kabel


Stecken Sie das COM-Kabel in den zugehörigen Steckplatz.

Legen Sie das COM-Kabel in eine passende Kabeltülle.
Beachten Sie: Die Öffnung der Kabeltülle muss geringfügig kleiner sein als der Kabeldurchmesser.

Legen Sie das COM-Kabel samt Kabeltülle in den Kabeldurchgang des Kabelfachs ein.

Drücken Sie die Kabeltülle in den Kabeldurchgang ein (siehe Bild).

Befestigen Sie das COM-Kabel mit Kabelschellen und Schrauben an der Zugentlastungsschiene.

ACHTUNG: Befestigungsschrauben ausreichend fest anschrauben, das Kabel aber keinesfalls
quetschen. Ansonsten droht Kabelbruch bzw. Beschädigung der Kabelisolation.

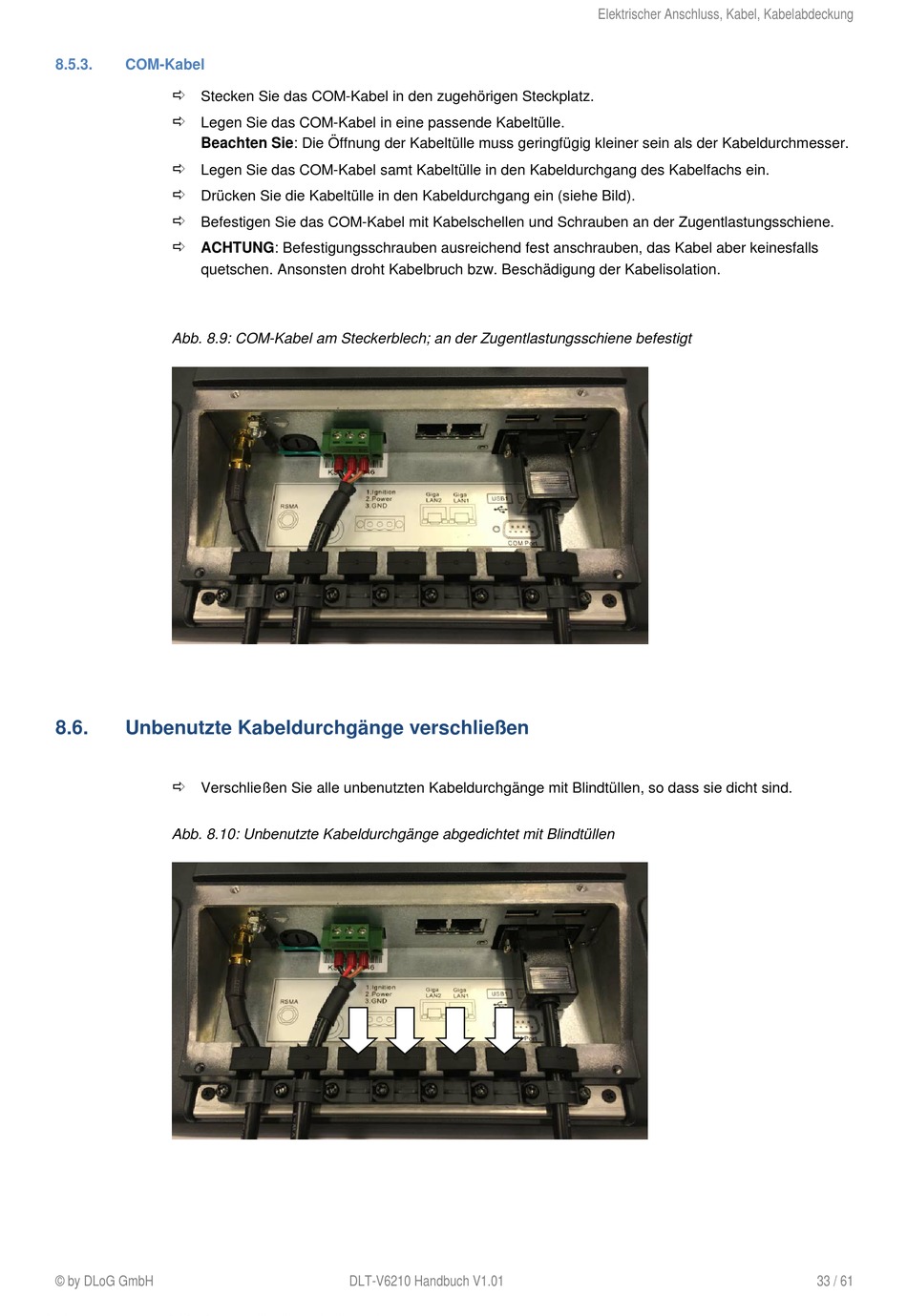

Abb. 8.9: COM-Kabel am Steckerblech; an der Zugentlastungsschiene befestigt

8.6. Unbenutzte Kabeldurchgänge verschließen

Verschließen Sie alle unbenutzten Kabeldurchgänge mit Blindtüllen, so dass sie dicht sind.
Abb. 8.10: Unbenutzte Kabeldurchgänge abgedichtet mit Blindtüllen
