Anbau und Zerlegen des Spannfutters
28 03.00| ROTA THW plus |de
Kolben in vorderster Stellung

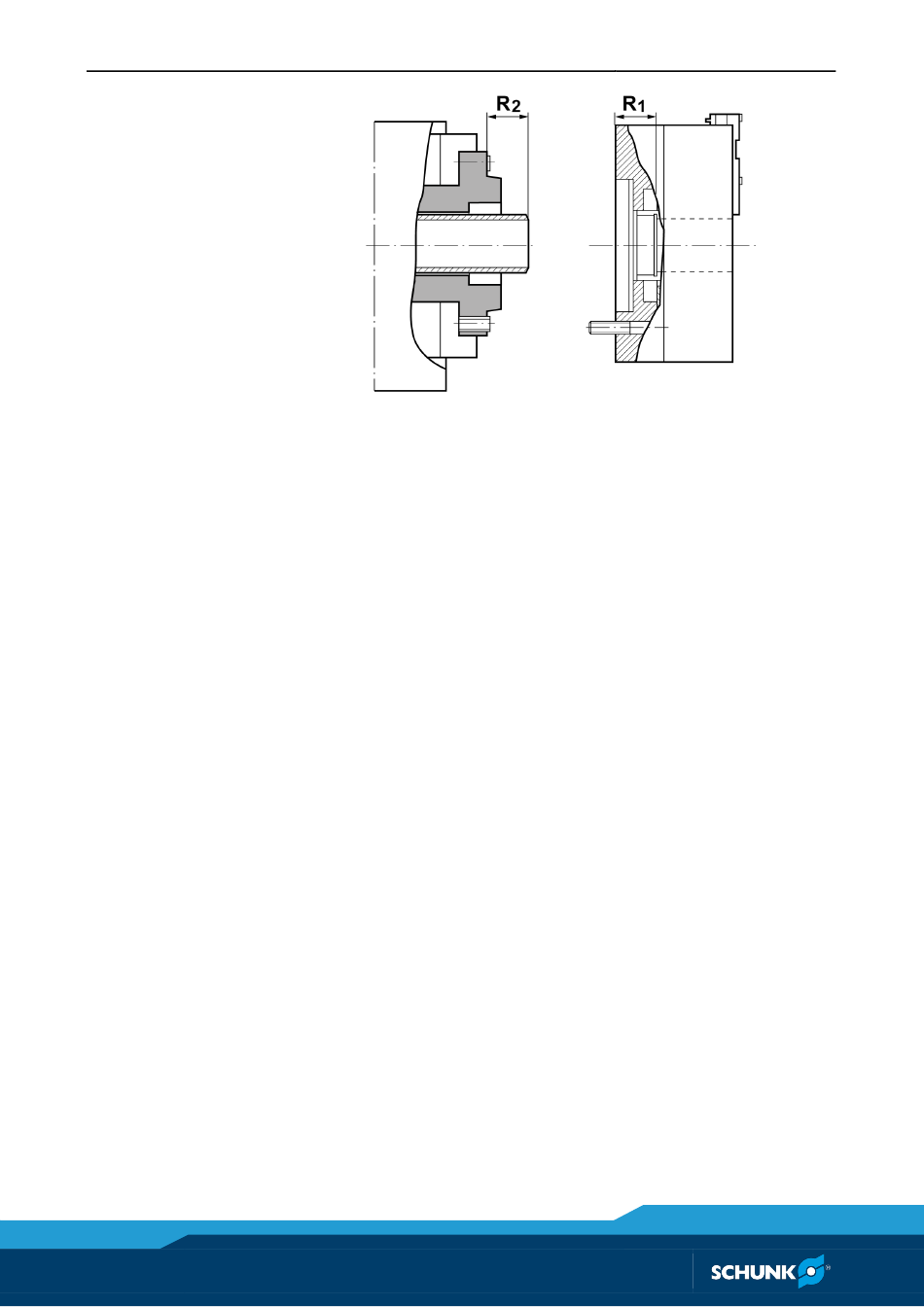

R1 = Futterkolben in vorderste Stellung drücken und mit
Tiefenmaß ausmessen
R2 = R1 + 0.3 mm (max. + 0.5 mm)
Es muss gewährleistet sein, dass der Kolben in die vorderste
(Backenwechsel-)Stellung gebracht werden kann. Dies wird
erreicht indem die Maße für den Anbau (siehe Abb. 2)
eingehalten werden.
• Futterkolben (Pos. 3) in vordere Stellung schieben.
Futter der Größe 165, 185 und 215
• Die Grundbacken so versetzen, dass sie nicht über die
Futteraußenkante überstehen.
• Das ganze Futter muss auf das Zugrohr (-stange) gedreht
werden.
• Mit den mitgelieferten Befestigungsschrauben das Futter auf
der Spindelnase wechselseitig anziehen.
• Rund- und Planlauf am Kontrollrand prüfen.
• Funktion und Größe der Betätigungskraft überprüfen.
• Zylinder in vordere Stellung fahren. Keilstangen mit dem
mitgelieferten Ausklinkschlüssel entriegeln und die
Grundbacken entsprechend der Signierung 1, 2 bzw. 3 in die
Backenführung des Futters einschieben bzw. versetzen.
• Leichtgängigkeit der Grundbacken und Backenhub
kontrollieren.
