D14D Kamerahandbuch: Montage
2.4.4
Kamera mit Abdeckplatte verbinden

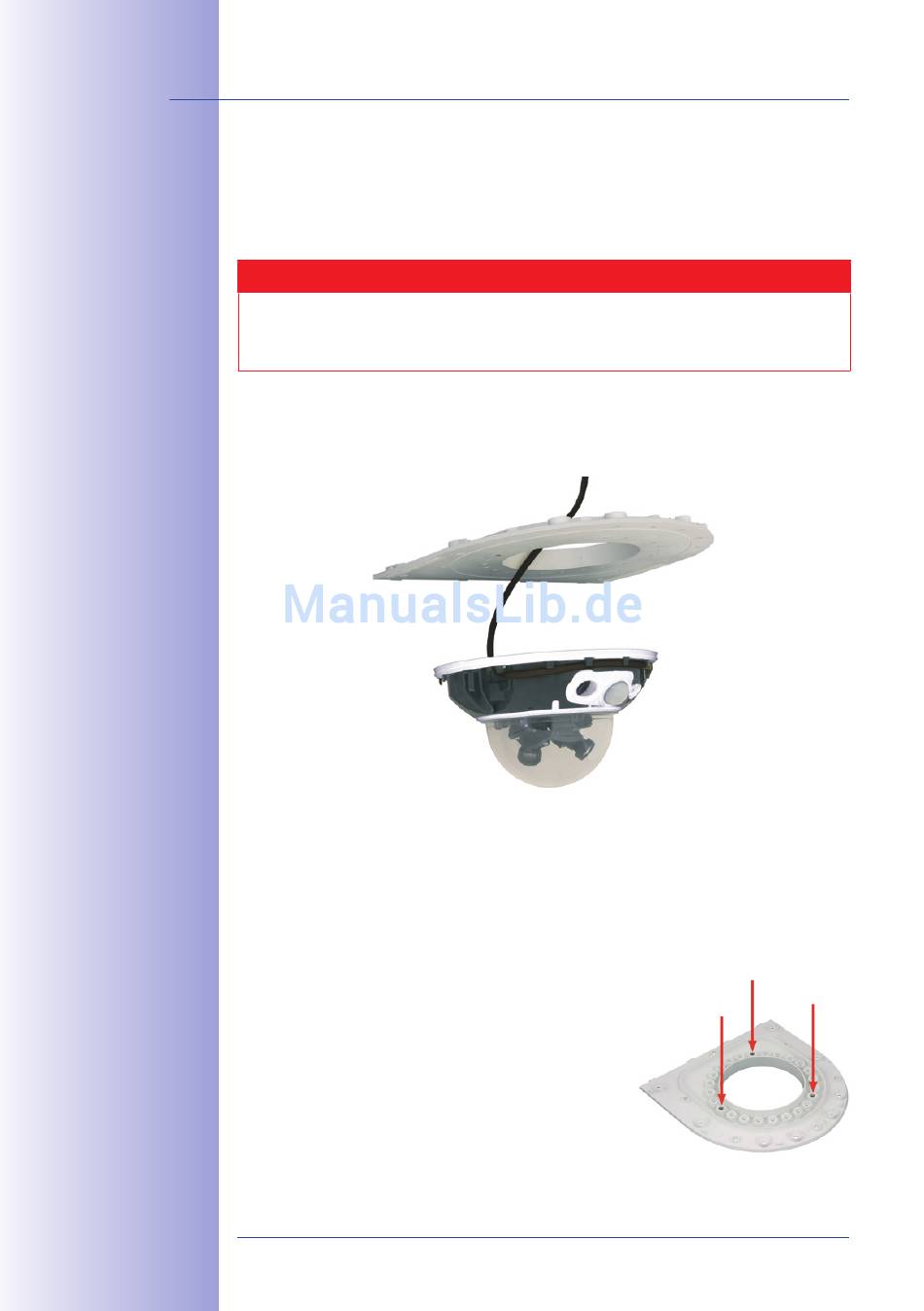

Zur Befestigung der Kamera auf der Abdeckplatte werden drei der im Lieferumfang ent-
haltenen Inbusschrauben M4x25 mm mit den Unterlegscheiben Ø 4,3 mm und den
entsprechenden Muttern verwendet.
Achten Sie beim Einschrauben der Inbusschrauben mit dem 3 mm- Inbusschlüssel
darauf, dass die Domkuppel nicht verkratzt wird!
Tauschen Sie das Ethernet-Patchkabel
1.
mitgelieferte, verlängerte Patchkabel (1 m) aus. Führen Sie die Anschlusskabel der
Kamera von unten (glatte Seite) durch die runde Öffnung der Abdeckplatte.
2.
Richten Sie die Kamera so auf der Unterseite der Abdeckplatte aus, dass der PIR-
Sensor in die vorgesehene Richtung zeigt und das Loch für die Inbusschraube rechts
neben dem PIR-Sensor mit einem Loch der Abdeckplatte übereinstimmt.
erste Mutter M4 in die entsprechende Aufnahme der Abdeckplatte
3.
Legen Sie die
ein und schrauben Sie die Kamera mit einer Inbusschraube M4x25 mm und einer
Unterlegscheibe Ø 4,3 mm leicht an.
4. Drehen Sie die Abdeckplatte um und ermitteln Sie
die Nummer der gerade verschraubten Aufnahme
(Beispiel: PIR zeigt nach vorne > Aufnahme hat die
Nummer 1). Legen Sie die restlichen Muttern M4
in die Aufnahmen mit der gleichen Nummer (in
diesem Fall 1) und bringen Sie die beiden anderen
Inbusschrauben M4x25 mm mit den entsprechen-
den Unterlegscheiben an.
