BAUANLEITUNG

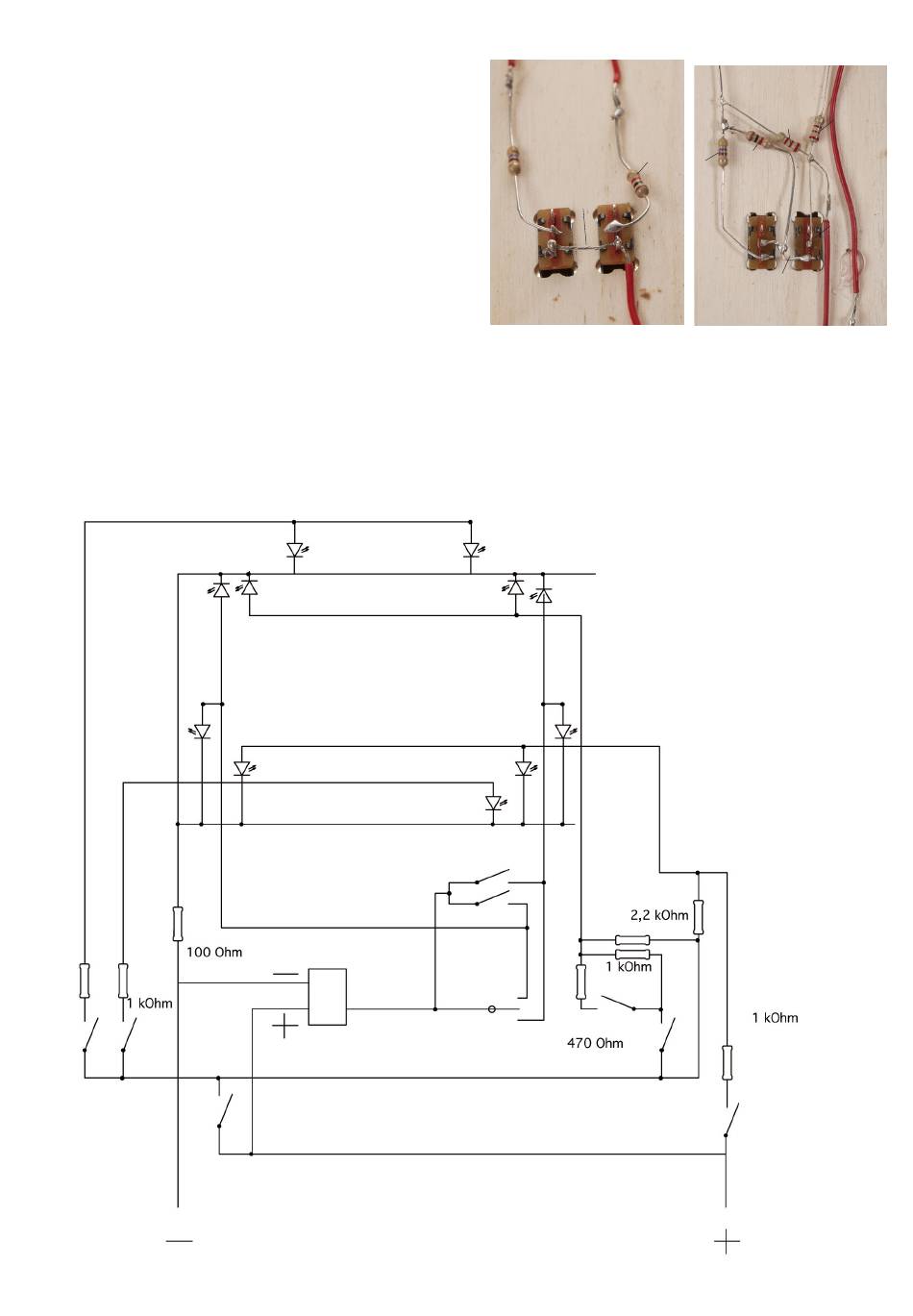

Zuerst alle auf dem Anschlussplan (S.6) gezeigten Widerstände
(siehe Beschreibung S.5) biegen und einlöten. Wo nötig, fehlen-
de Lötbrücken (z.B. zwischen den Schaltern (Ablendlicht und
R5
R6
Fernlicht) aus restlichem Silberdraht oder der roten Litze einlöten.
(Detailfoto links)
R4
R1
R3
R2
Brücke
Verkabelung von den LEDs aus beginnend anlöten. Die einzelnen
Stränge mit Heißkleber ordentlich auf der Platte festkleben.
S5
S2
S1
S4
Brücke
Bild 16
Bild 17
Hinweis:
Der Abstand zum Rand des Grundbrettes darf 10 mm nicht unterschreiten, da sonst kein Platz für die Füße 22 vorhanden ist.
Schaltplan:
470 Ohm
4
