16. Allgemein:
Die Verkabelung kann einfach durch Verdrillen der Kabel an den Anschlüssen erfolgen oder gelötet werden. Wir beschrei-
ben das Verlöten.
Schiebeschalter (16) von oben in die Öffnung von der Frachtraumabdeckung kleben.
Hinweis:
Durch den 6-poligen Schalter ist es möglich, eine Umpolschaltung aufzubauen und den Motor/Schiff vorwärts und rück-
wärts fahren zu lassen.
Von Innen je einen Anschluss vom Batteriehalter (11) an die mittleren Anschlüsse anlöten.
Je zwei ca. 180 mm und 35mm lange Stücke von der Litze abtrennen, Enden ca. 5 mm abisolieren und verzinnen.
Je ein Ende von der 180mm und der 35mm Litze miteinander verdrillen und in eine der oberen Schalteranschlüsse einlöten.
Das zweite verdrillte Kabel in den freien oberen Anschluss einlöten.
Nun das freie Ende vom rechten kurzen Draht am unteren linken Anschluss des Schalters (überkreuzt) anlöten.
Das freie Ende vom linken kurzen Draht am unteren rechten Anschluss des Schalters (überkreuzt) anlöten.
Nun je ein Ende von den langen Litzen an den Polen vom Motor anlöten.
Zwei Batterien Mignon 1,5V in den Batteriehalter einlegen und einschalten. Probelauf durchführen.

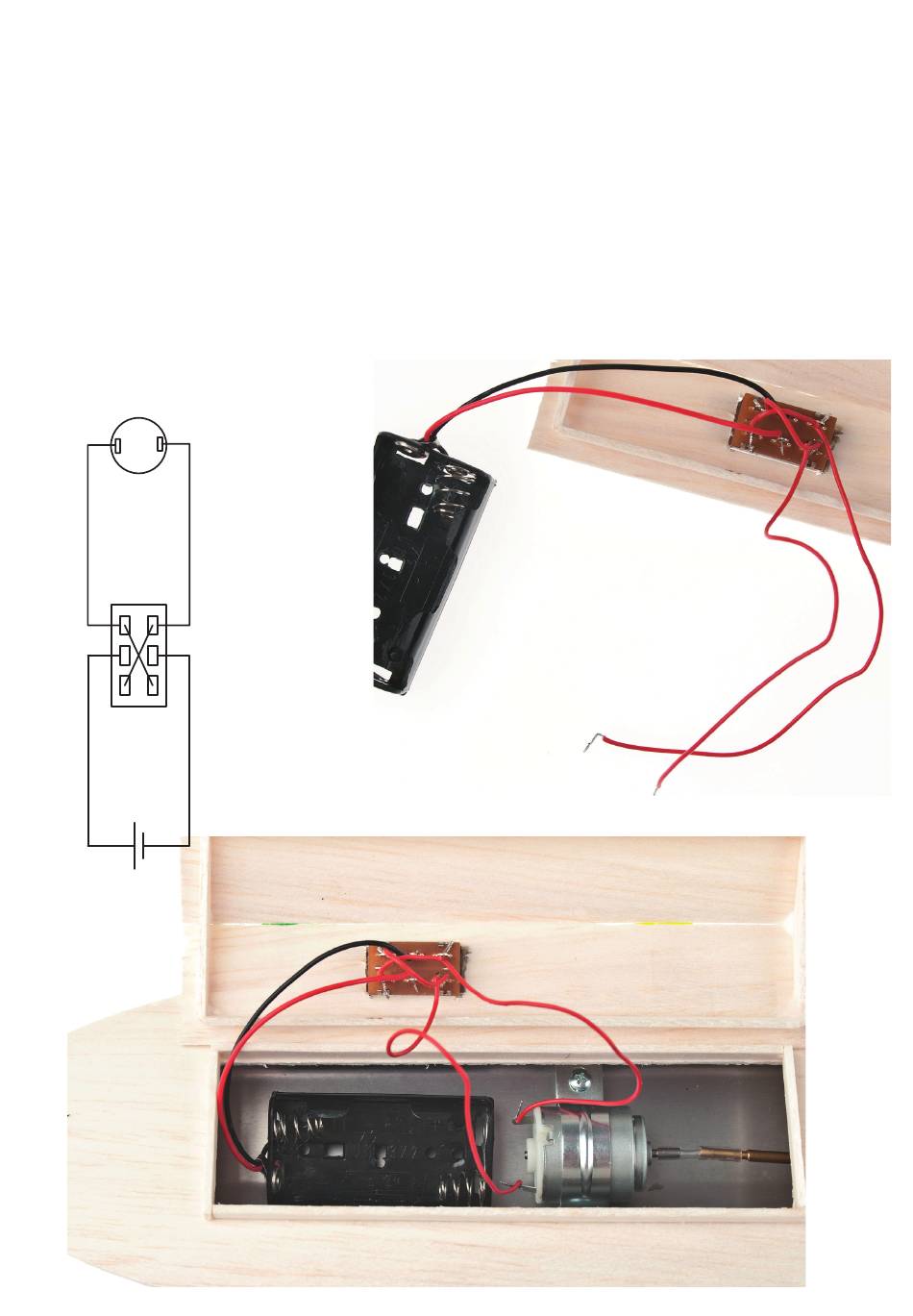

Schaltplan:
D111688#2
BAUANLEITUNG
Motor
Schiebeschalter
Batteriehalter
7
