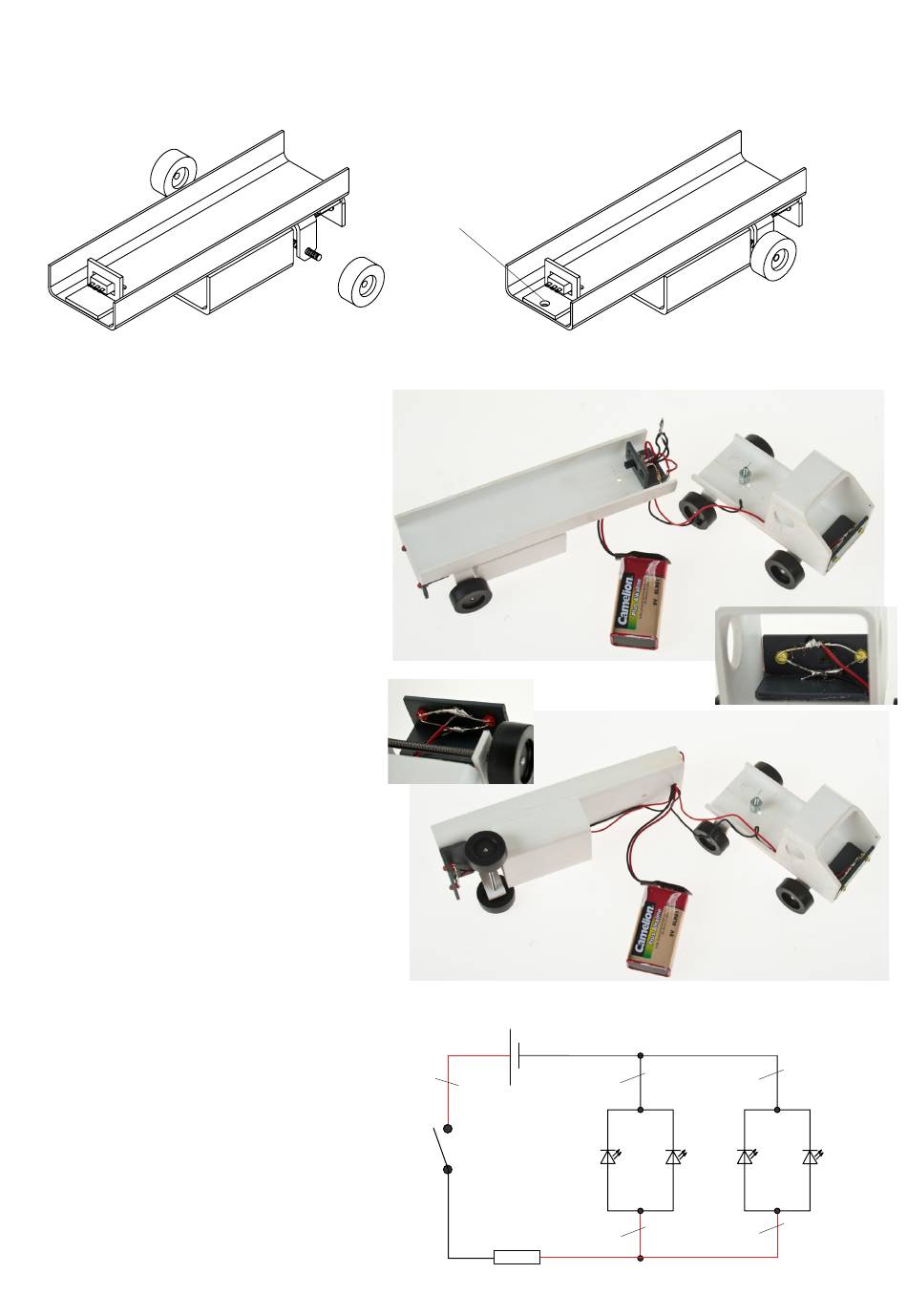

10. Gewindestange (3) als Achse in den Achsträger (f ) ste-
cken.Zwei Laufräder (15) auf beiden Seiten der Achse (j)
wie im Schritt 7 beschrieben aufschrauben.
15
Verkabelung:
12. Den Widerstand (12) am äusseren Schalteran-
schluss (11) anlöten.
Das rote Kabel des Batterieclips (10) abisolieren,
verzinnen und durch die Bohrung im Teil (h) nach
oben führen und am mittleren Schalteranschluss
(11) anlöten.
Das schwarze Kabel des Batterieclips abisolieren,
verzinnen und durch die Bohrung Teil (h) nach
oben führen.
Die Anoden (langes Bein) der roten LED´s mitei-
nander verlöten. Ebenso die beiden Kathoden
(kurzes Bein) miteinander verlöten.
Mit den beiden gelben LED`s ebenso verfahren.
Ein ca. 180mm langes Stück vom Schaltdraht
(rot, 8) ablängen und beidseitig abisolieren und
verzinnen. Das eine Ende durch die Bohrung (Teil
h) nach oben führen. Das andere Ende mit den
beiden Anoden der roten LED´s (13) verbinden.
Ein ca. 150mm langes Stück vom Schaltdraht (rot,
8) ablängen, beidseitig abisolieren und verzinnen.
Ein Ende ebenfalls durch die Bohrung führen, mit
dem Ende des 180mm Schaltdrahtes verdrillen
und am Widerstand(12) anlöten. Das andere Ende
mit den Anoden der gelben LED´s (14) verbinden.
Ein ca. 180mm langes Stück des schwarzen
Schaltdrahtes (9) ablängen, abisolieren und
verzinnen. Das eine Ende durch die Bohrung (Teil
h) nach oben führen und mit dem schwarzen
Kabelende des Batterieclips (10) verdrillen. Das
andere Ende an den beiden Kathoden der roten
LED´s (13) anlöten.
Ein ca. 150mm langes Stück des schwarzen
Schaltdrahtes (9) ablängen, abisolieren, durch die
Bohrung nach oben führen, ebenfalls mit dem
schwarzen Kabel des Batterieclips (10) verdril-
len und die drei schwarzen Kabel miteinander
verlöten. Das andere Ende mit den Kathoden der
gelben LED´s (14) verbinden.
Batterie am Batterieclip anschließen und die Bat-
terie ins vorgesehene Fach (Teil c)einlegen.
Hinweis:
Beim Verlöten die PVC-Teile nicht mit dem Lötkol-
ben berühren!
4
BAUANLEITUNG
11. Zum Durchführen der Kabel eine Bohrung ø 4mm durch
Teil (i) mittig durchbohren.
ø 4mm Bohrung
durchbohren.
15
schwarz
schwarz
150mm
180mm
rot
rot
150mm
180mm
Schaltplan:
rot
Widerstand 180 Ohm
schwarz
schwarz
150mm
180mm
LED rot
rot
180mm
LED gelb
rot
150mm
