Platinenaufbau:

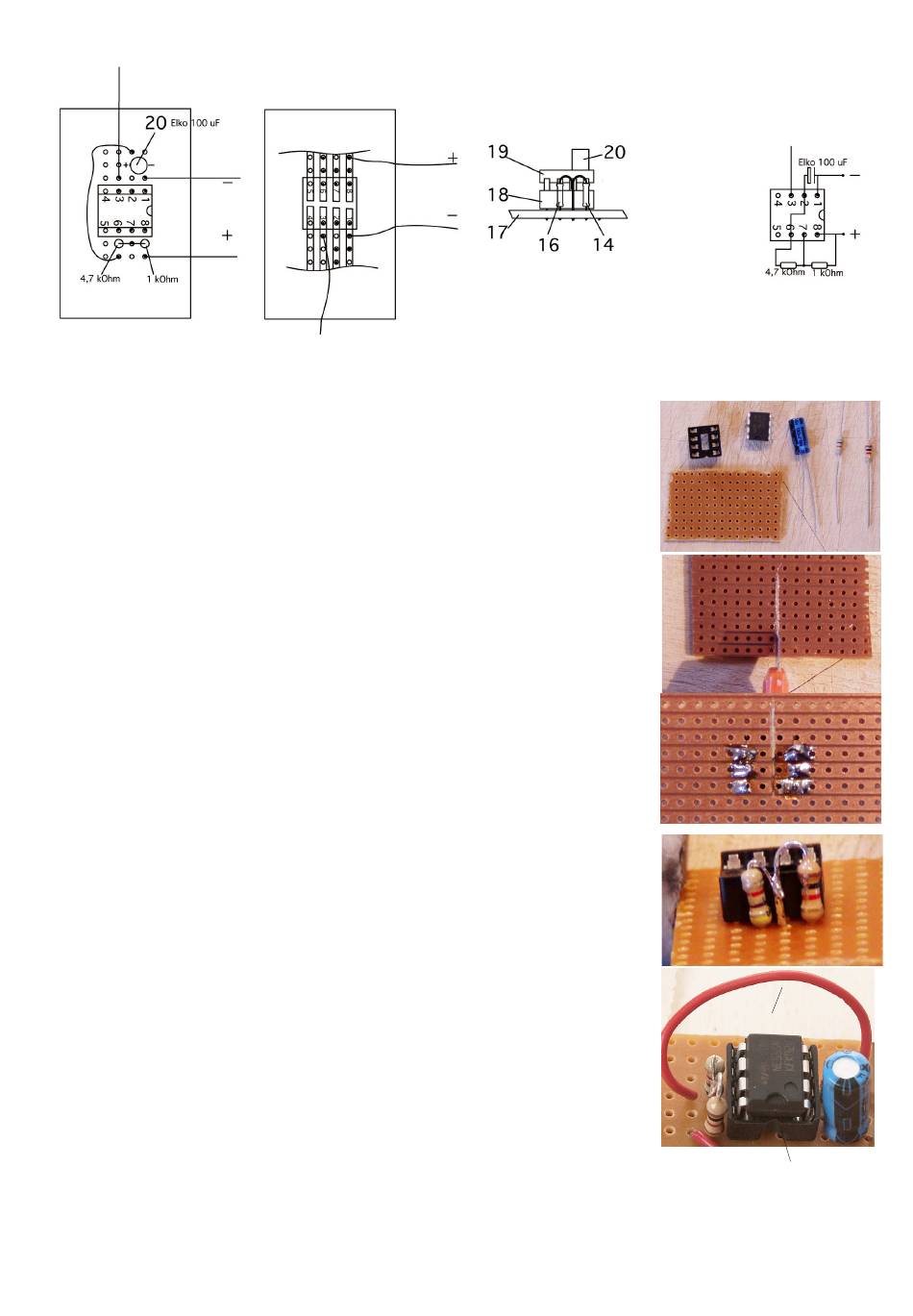

8. Bauteile für die Blinkelektronik zurechtlegen (siehe Bild 8).
9. Von der Streifenrasterplatine 17 werden nur 4 x 7 Löcher benötigt. In der Mitte des Strei-
fenrasters wie im Bild 9 zu sehen durch Kratzen oder Einschneiden mit einem Cuttermes-
ser die Kupferbahnen trennen.
10. Den IC Sockel (18) so von oben in die Platine stecken, dass die Trennlinie genau durch
die Mitte der Anschlüsse (Sockel) führt und von unten mit den Platinenpunkten verlöten
(siehe Bild 10).
Hinweis:
Die Fassungen haben eine kleine Einbuchtung an der Stirnseite. Dies dient dazu, dass der
IC seitenrichtig eingesteckt wird. Die Einbuchtung muss auf der Platine genauso ausge-
richtet sein wie in der Draufsicht (siehe Bild 12 bzw. Zeichnung "Sicht von oben")
11. Den Widerstand 1 kOhm bei Pin 8+7 und den Widerstand 4,7 kOhm bei Pin 6 einstecken
und von unten verlöten (siehe Beschreibung der Widerstände S.5)
Hinweis:
Die Widerstände R9+R10 werden in „stehender" Anordnung eingelötet (siehe Vorderansicht-
Bild 11). Den freien Kontakt vom 4,7 kOhm Widerstand an das obere Bein des Widerstandes 1
kOhm anlöten (Bild 11).
12. Den Elko C1 von oben mit dem Minuspol bei Pin 1 und dem Pluspol bei Pin 2 einstecken
und von unten verlöten.
Beachte:
ElKos müssen polrichtig verlötet werden. Die Lage des Minuspols ist auf der Umhüllung
dieses Bauteils aufgedruckt.
13. Die Verbindung zwischen Pin 2 und 6 des Ics, gemäß Ansicht von oben mit einem ca. 40
mm langen Stück der roten Litze verbinden. Hierzu die Enden der Litze abisolieren, ver-
zinnen und von oben durch die Platine führen. Anschlüsse unten verlöten (siehe Bild 12).
14. An die Leiterbahn von Pin 8 ein ca. 70-80mm langes Stück der roten Litze anlöten. An die Leiterbahn von Pin 1 ein ca. 110-
120 mm langes Stück der schwarzen Litze anlöten. An die Leiterbahn von Pin 3 ein ca. 70-80 mm langes Stück der roten
Litze anlöten.
Hinweis:
Alle Kabel an den Enden ca. 5 mm abisolieren und verzinnen. Alle Kabel von oben durch die Platine führen und unten anlöten!
D109807#1
BAUANLEITUNG
Sicht von unten
Sicht von oben (Bestückungsseite)
Vorderansicht
Schaltplan
Bild 8
Bild 9
Bild 10
Bild 11
Bild 12
Brücke
Einbuchtung
3
