REIHE VIER
REIHE FÜNF
ZUM INHALT

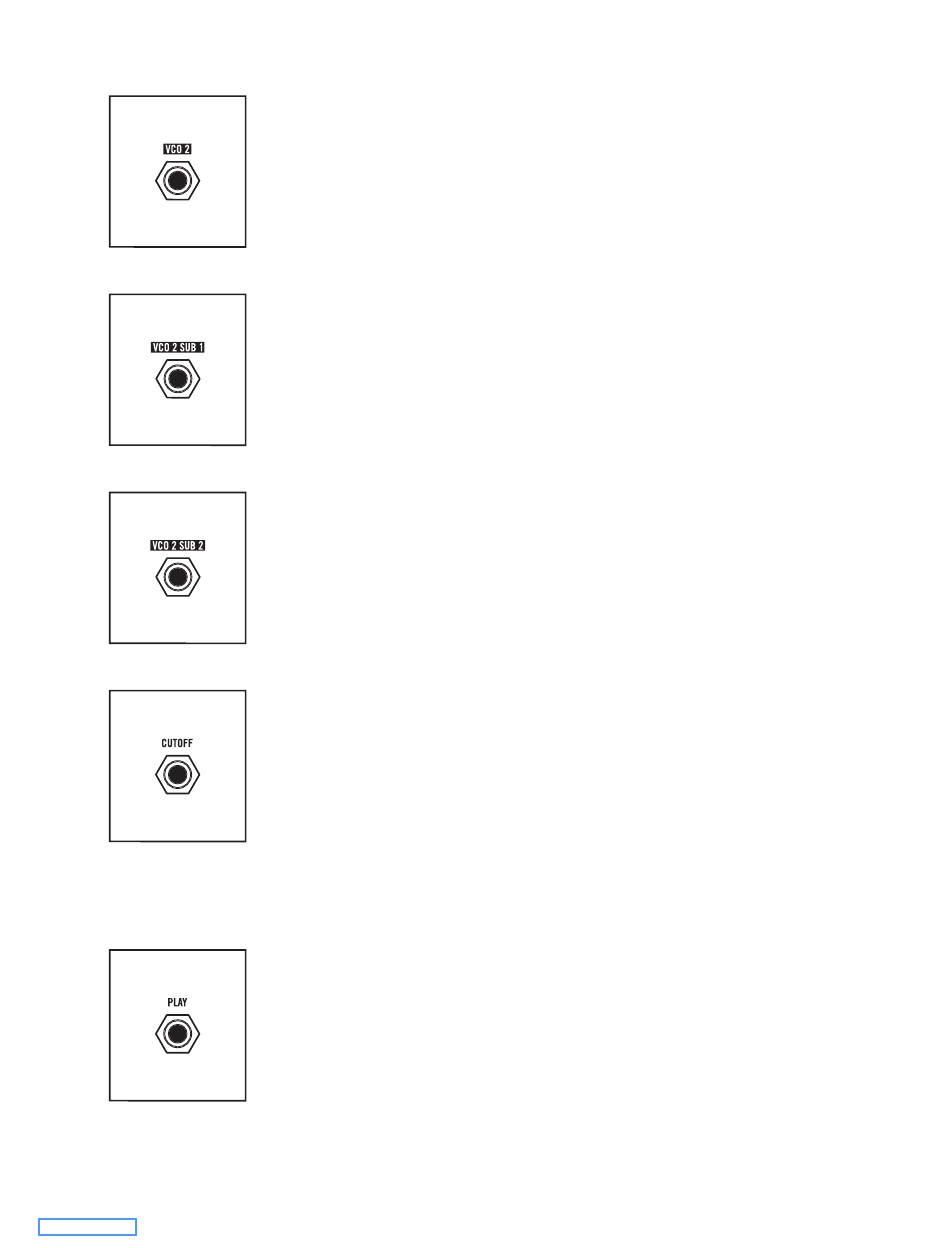

VCO 2 AUSGANG
Hier wird das Audiosignal von VCO 2 ausgegeben
Audioausgang – Steuerspannung: 10V Spitze/Spitze
VCO 2 SUB 1 AUSGANG
Hier wird das Audiosignal von VCO 2 / Subharmonic-Generator SUB 1
ausgegeben
Audioausgang – Steuerspannung: 10V Spitze/Spitze
VCO 2 SUB 2 AUSGANG
Hier wird das Audiosignal von VCO 2 / Subharmonic-Generator SUB 2
ausgegeben
Audioausgang – Steuerspannung: 10V Spitze/Spitze
CUTOFF EINGANG
Eine hier angeschlossene Steuerspannung moduliert die Cutoff-Frequenz
des Subharmonicon-Filters. Befindet sich der CUTOFF-Regler in seiner
Mittenpositiion, kann die hier anliegende Steuerspannung die Cutoff-Frequenz
über einen Bereich von bis zu +/–5 Oktaven verschieben.
Steuerspannung – Wertebereich: –5V bis +5V
PLAY EINGANG
Ein hier anliegendes Gate-Signal steuert die Play-Funktion der Sequencer. Der
PLAY-Taster steht weiterhin für manuelle Betätigung zu Verfügung. Der PLAY-
Taster ist dabei dem hier anliegenden Gate-Signal übergeordnet.
Steuerspannung – Wertebereich: 0V bis +10V
(ansteigende Flanke = Sequencer startet;
abfallende Flanke = Sequencer stoppt)
