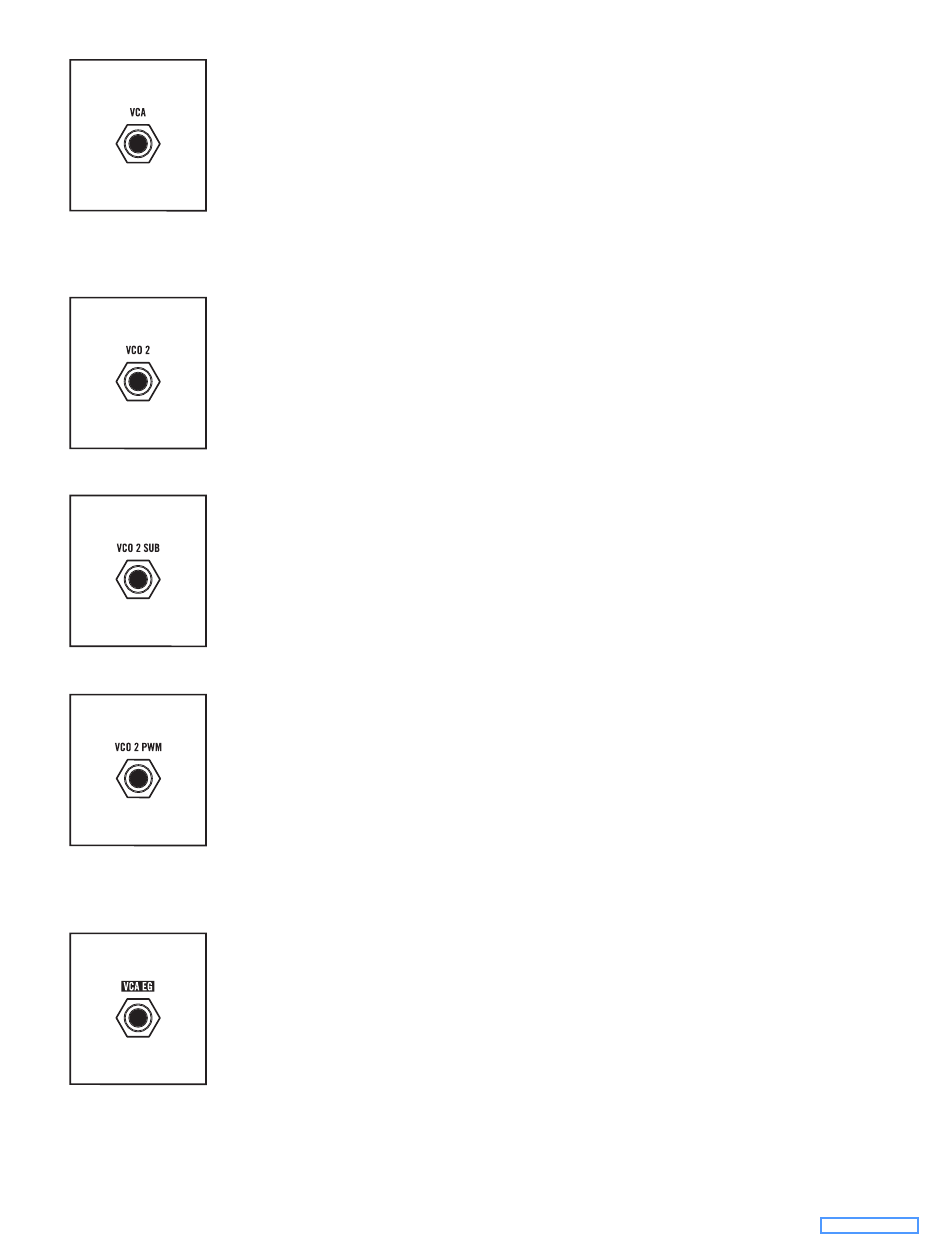

VCA EINGANG
Eine hier angeschlossene Steuerspannung verstärkt das Ausgangssignal des
VCA oder schwächt es ab. Einfacher gesagt, wird hier die Ausgangslautstärke
gesteuert. Die anliegende Spannung wird zur Steuerspannung des VCA EG
hinzu addiert.
Steuerspannung – Wertebereich: 0V bis +8V
REIHE DREI
VCO 2 EINGANG
Dieser Eingang verarbeitet eine 1Volt/Oktave Steuerspannung zur Steuerung
der Tonhöhe von VCO 2. Der Spannungswert wird mit den Werten der Regler
VCO 2 FREQ und Sequencer 2 STEP addiert.
Steuerspannung – Wertebereich: –5V bis +5V
VCO 2 SUB EINGANG
Dieser Eingang verarbeitet eine Steuerspannung zur Auswahl des Clock-Teiler-
Wertes (1 bis 16) für die Subharmonic-Generatoren von VCO 2. Damit positive
und negative Steuerspannungen gleichermaßen verarbeitet werden können,
sollten sich die Regler SUB 1 FREQ und SUB 2 FREQ in ihrer Mittenposition
befinden.
Steuerspannung – Wertebereich: –5V bis +5V
VCO 1 PWM EINGANG
Eine hier angeschlossene Steuerspannung moduliert die Pulsweiten von
VCO 2 und dessen Subharmonic-Generatoren SUB 1 und SUB 2. Diese Funktion
arbeitet nur, wenn sich der Schalter VCO 2 WAVE in seiner Mittelstellung
befindet. Ein hier angeschlossenes Patch-Kabel trennt die interne Verbindung
zwischen Sägezahn-Ausgang von VCO 2 und dem PWM-Eingang des
Oszillators.
Steuerspannung – Wertebereich: –5V bis +5V
(verschiebt die Pulsweite zwischen 1% und 99%)
VCA EG AUSGANG
Die, vom VCA EG (VCA-Hüllkurvengenerator) erzeugte Steuerspannung wird
hier ausgegeben.
Steuerspannung – Wertebereich: 0V bis +8V
