DAS FILTER (VCF)
Das Ausgangssignal des Mixers wird intern in das Filter des Subharmonicon weitergeleitet. Es
handelt sich dabei um ein spannungsgesteuertes Filter (engl. Voltage Controlled Filter / VCF). Zur
Klangformung beschneidet es Frequenzen oberhalb der Cutoff-Frequenz. Dieser Filtertyp entspricht
schaltungstechnisch dem berühmten Moog-Kaskadenfilter.
BITTE BEACHTE: Technisch gesehen handelt es sich um ein Vier-Pol-Tiefpassfilter mit 24 dB Abschwächung pro
Oktave oberhalb der Cutoff-Frequenz.

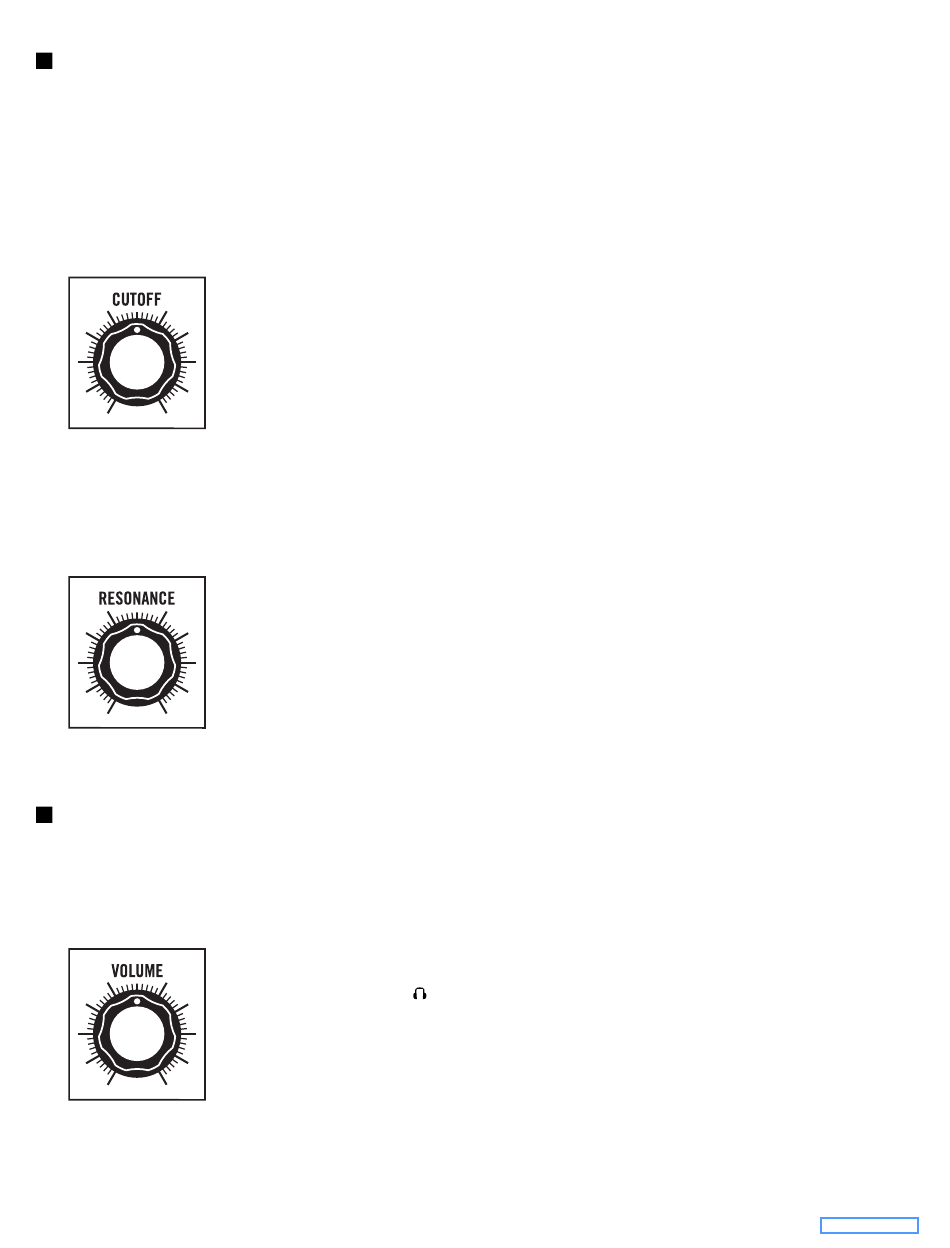

CUTOFF
Dieser Regler bestimmt die Cutoff-Frequenz des Filters. Der Regelbereich
liegt zwischen 20 Hz und 20 kHz. Oberhalb dieser Frequenz werden
Signalanteile vom Filter mit einer Steilheit von 24dB / Oktave beschnitten
bzw. abgeschwächt. Frequenzen unterhalb der Cutoff passieren das Filter
ungehindert.
Je weiter der CUTOFF-Regler nach links gedreht und damit die Cutoff-
Frequenz abgesenkt wird, desto weniger Signalanteile passieren das Filter. Das
wiederum resultiert in einem zunehmend dumpferen Klang. Umgekehrt "öffnet"
das Filter bei Rechtsdrehung. Die Cutoff-Frequenz wird dann erhöht, und das
Filter lässt mehr hohe Signalanteile passieren. Der Klang wird zunehmend heller
und strahlender.
RESONANCE
Wird dieser Regler aufgedreht, gelangt ein entsprechender Signalanteil
vom Ausgang des Filters zurück an seinen Eingang. Dadurch entsteht eine
Verstärkung der Frequenzen im Bereich der Cutoff. Der Sound wird zunehmend
"spitzer" und schärfer.
Drehe den RESONANCE-Regler nach rechts um die Filter-Resonanz zu
verstärken und umgekehrt. Bei hohen Resonanz-Einstellungen und niedriger
Cutoff beginnt das Filter zu schwingen. Es erzeugt dann ein Signal mit
sinusähnlicher Wellenform ("Pfeiffen").
DER VERSTÄRKER (VCA)
Bevor das Signal des Subharmonicon die Ausgangsbuchse erreicht, passiert es einen
spannungsgesteuerten Verstärker (engl. Voltage Controlled Amplifier / VCA). Gesteuert von der
VCA-Hüllkurve, erhält der Klang hier seinen Lautstärkeverlauf. Zudem kannst du die endgültige
Ausgangslautstärke bestimmen.
VOLUME
Dieser Regler bestimmt die Ausgangslautstärke, also den Signalpegel an der
Buchse AUDIO OUT /
und umgekehrt.
. Drehst du ihn nach rechts, erhöht sich die Lautstärke
