OCULUS Mesotest IIb Gebrauchsanweisung Seite 11

___________________________________________________________________
Die Bedienung des Mesotest II erfolgt über
die externe Bedieneinheit mit beleuchtetem
LCD-Modul (Bild 4). Die Bedieneinheit
besitzt eine integrierte Arbeitsplatz-
beleuchtung zur Protokoll-Aufzeichnung in
abgedunkelten Räumen.
Die Bedienung kann auch über einen PC mit
einem optionalen Softwaremodul erfolgen.
Der PC wird dann anstelle der Bedieneinheit
an die serielle Schnittstelle des Mesotest II
angeschlossen.
Nachfolgend einige Beispiele für mögliche
Anzeigen im LCD-Modul:
Test Nr. 1 - Anzeige nach dem Einschalten
des Gerätes
B: Binokulare Untersuchung
Test Nr. 5 - B: Binokulare Untersuchung
F: Fixierhilfen eingeschaltet
B: Blendlicht ist aktiv
Test Nr. 7
Test Nr. 6 - Minusgläser
vorgeschwenkt (Option)
Test Nr. 4 - R: Untersuchung monokular des
rechten Auges (Option).
Gebrauchsanweisung Mesotest II
-1,0 dpt. sind
TEST
NR.
TEST
NR.
TEST
NR.
TEST
NR.
TEST
NR.

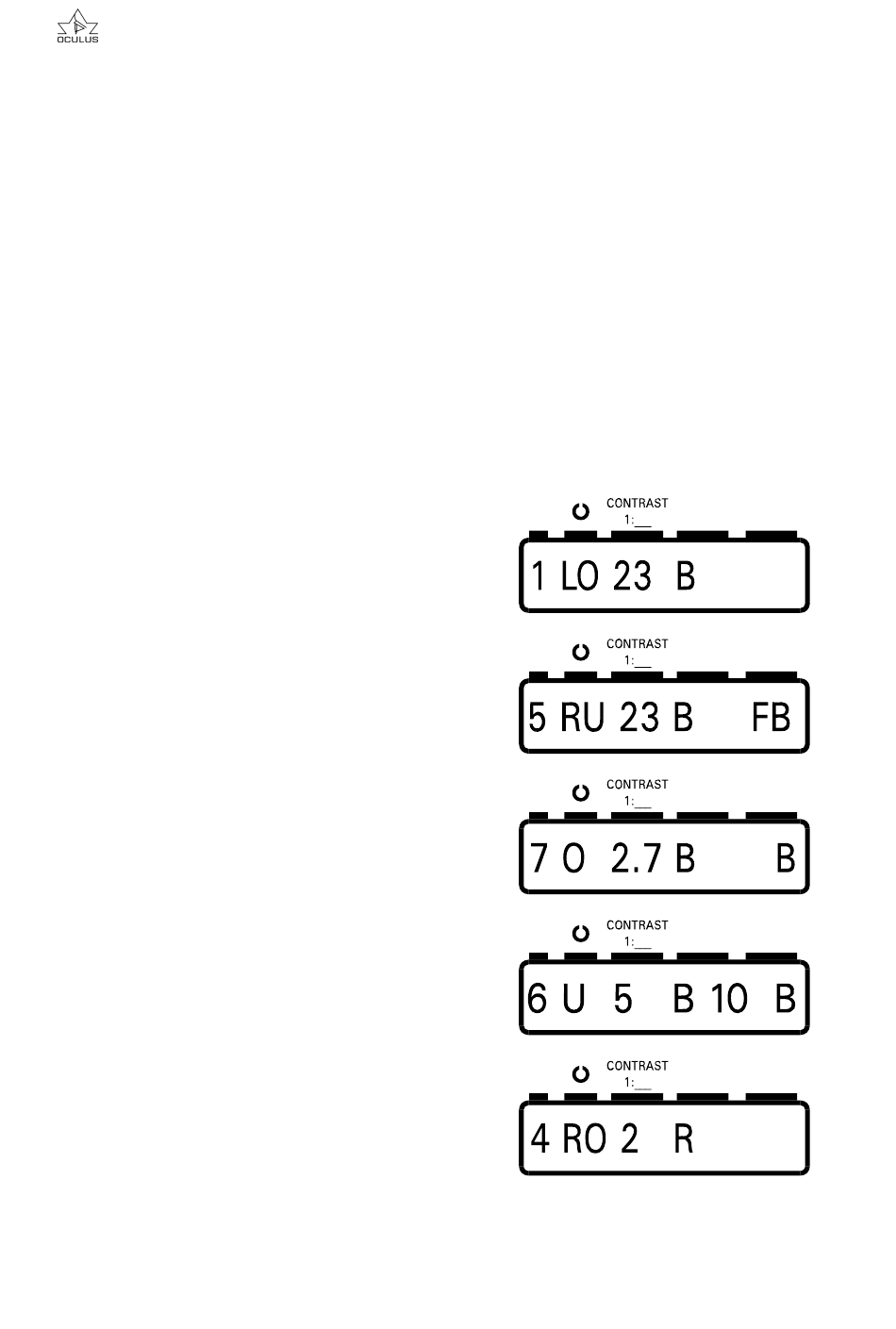

Bild 5 - Beispiele für Anzeigen im LCD-Modul
Seite 11
-DPT. BLEND
R/L/BIN FIX
-DPT. BLEND
R/L/BIN FIX
-DPT. BLEND
R/L/BIN
FIX
-DPT. BLEND
R/L/BIN
FIX
-DPT.
BLEND
R/L/BIN FIX
