Leitstandsystem Duetto

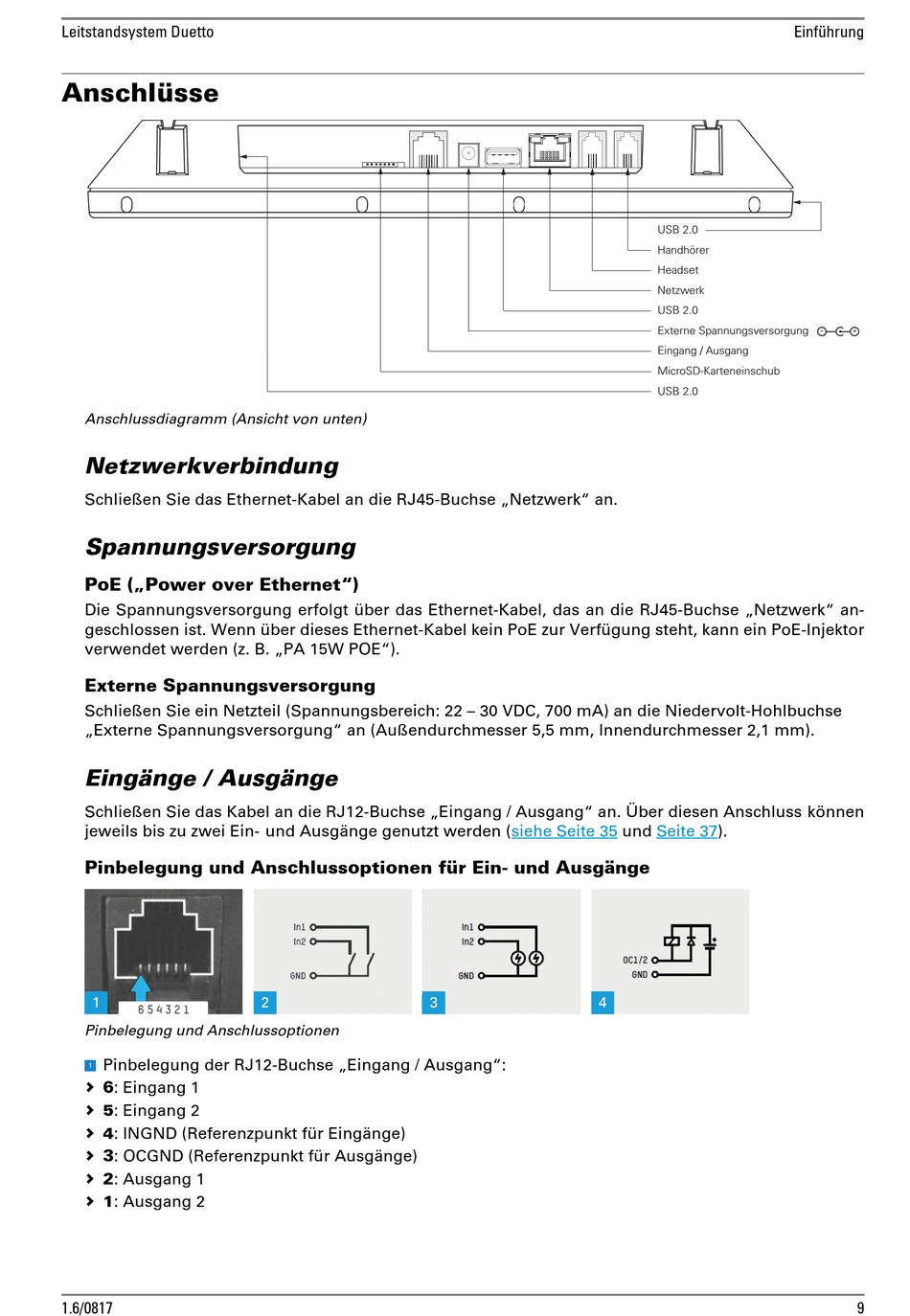

Anschlüsse
Anschlussdiagramm (Ansicht von unten)

Netzwerkverbindung

Schließen Sie das Ethernet-Kabel an die RJ45-Buchse „Netzwerk" an.

Spannungsversorgung

PoE („Power over Ethernet")
Die Spannungsversorgung erfolgt über das Ethernet-Kabel, das an die RJ45-Buchse „Netzwerk" an-
geschlossen ist. Wenn über dieses Ethernet-Kabel kein PoE zur Verfügung steht, kann ein PoE-Injektor
verwendet werden (z. B. „PA 15W POE").
Externe Spannungsversorgung
Schließen Sie ein Netzteil (Spannungsbereich: 22 – 30 VDC, 700 mA) an die Niedervolt-Hohlbuchse 
„Externe Spannungsversorgung" an (Außendurchmesser 5,5 mm, Innendurchmesser 2,1 mm).
Eingänge / Ausgänge
Schließen Sie das Kabel an die RJ12-Buchse „Eingang / Ausgang" an. Über diesen Anschluss können
jeweils bis zu zwei Ein- und Ausgänge genutzt werden
Pinbelegung und Anschlussoptionen für Ein- und Ausgänge
Pinbelegung und Anschlussoptionen
Pinbelegung der RJ12-Buchse „Eingang / Ausgang":
 6: Eingang 1
 5: Eingang 2
 4: INGND (Referenzpunkt für Eingänge)
 3: OCGND (Referenzpunkt für Ausgänge)
 2: Ausgang 1
 1: Ausgang 2
1.6/0817
USB 2.0
Handhörer
Headset
Netzwerk
USB 2.0
Externe Spannungsversorgung
Eingang / Ausgang
MicroSD-Karteneinschub
USB 2.0
(siehe Seite 35 und Seite
Einführung
-
+
37).
9
