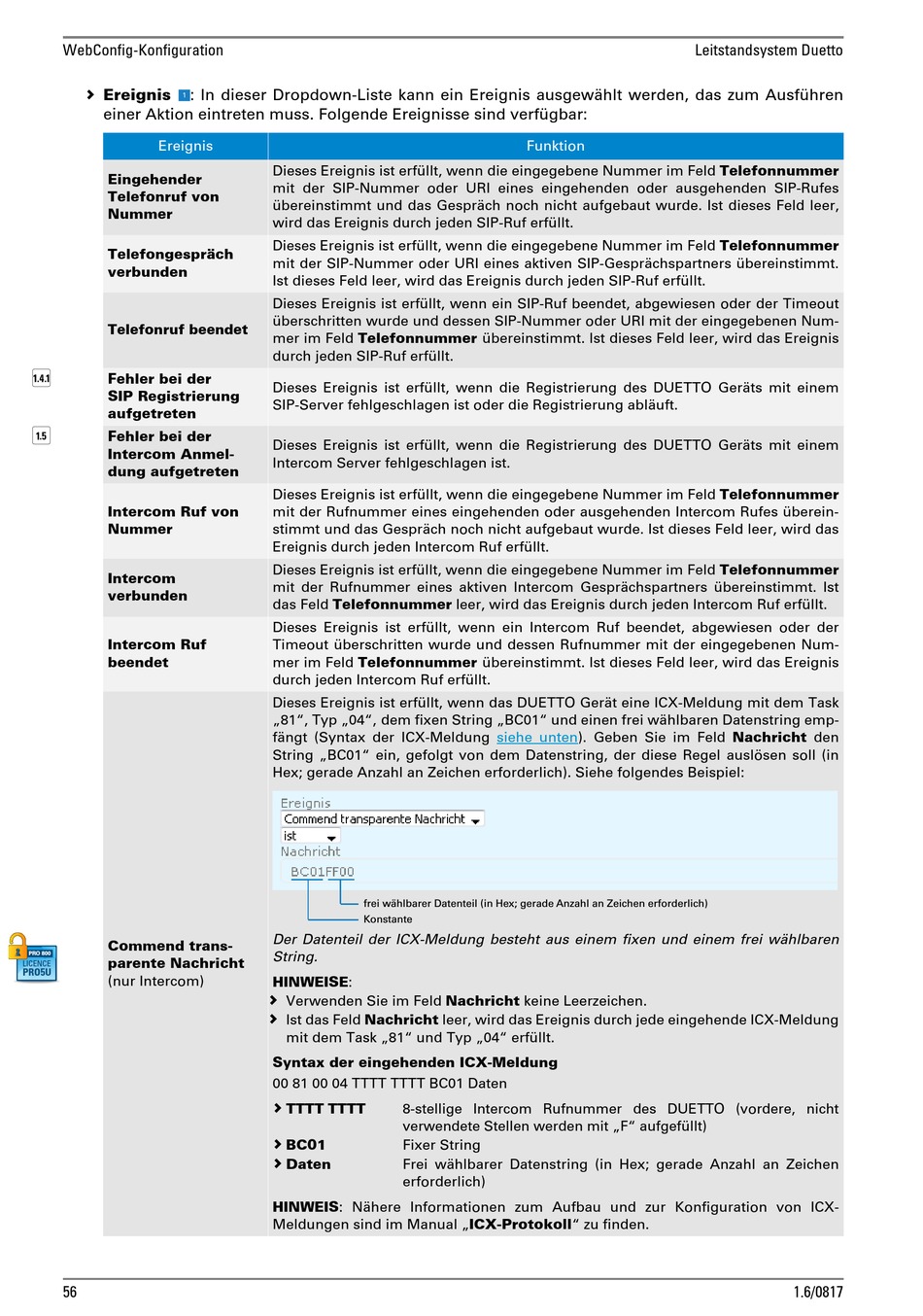

Funktion - Commend Duetto Produkthandbuch

WebConfig-Konfiguration
 Ereignis : In dieser Dropdown-Liste kann ein Ereignis ausgewählt werden, das zum Ausführen
einer Aktion eintreten muss. Folgende Ereignisse sind verfügbar:
Ereignis
Eingehender 
Telefonruf von
Nummer
Telefongespräch
verbunden
Telefonruf beendet

Fehler bei der
SIP Registrierung
aufgetreten

Fehler bei der
Intercom Anmel-
dung aufgetreten
Intercom Ruf von
Nummer
Intercom 
verbunden
Intercom Ruf 
beendet
Commend trans-
PRO 800
parente Nachricht 
LICENCE
PRO5U
(nur Intercom)
56
Dieses Ereignis ist erfüllt, wenn die eingegebene Nummer im Feld Telefonnummer
mit der SIP-Nummer oder URI eines eingehenden oder ausgehenden SIP-Rufes
übereinstimmt und das Gespräch noch nicht aufgebaut wurde. Ist dieses Feld leer,
wird das Ereignis durch jeden SIP-Ruf erfüllt.
Dieses Ereignis ist erfüllt, wenn die eingegebene Nummer im Feld Telefonnummer
mit der SIP-Nummer oder URI eines aktiven SIP-Gesprächspartners übereinstimmt.
Ist dieses Feld leer, wird das Ereignis durch jeden SIP-Ruf erfüllt.
Dieses Ereignis ist erfüllt, wenn ein SIP-Ruf beendet, abgewiesen oder der Timeout
überschritten wurde und dessen SIP-Nummer oder URI mit der eingegebenen Num-
mer im Feld Telefonnummer übereinstimmt. Ist dieses Feld leer, wird das Ereignis
durch jeden SIP-Ruf erfüllt.
Dieses Ereignis ist erfüllt, wenn die Registrierung des DUETTO Geräts mit einem
SIP-Server fehlgeschlagen ist oder die Registrierung abläuft.
Dieses Ereignis ist erfüllt, wenn die Registrierung des DUETTO Geräts mit einem
Intercom Server fehlgeschlagen ist.
Dieses Ereignis ist erfüllt, wenn die eingegebene Nummer im Feld Telefonnummer
mit der Rufnummer eines eingehenden oder ausgehenden Intercom Rufes überein-
stimmt und das Gespräch noch nicht aufgebaut wurde. Ist dieses Feld leer, wird das
Ereignis durch jeden Intercom Ruf erfüllt.
Dieses Ereignis ist erfüllt, wenn die eingegebene Nummer im Feld Telefonnummer
mit der Rufnummer eines aktiven Intercom Gesprächspartners übereinstimmt. Ist
das Feld Telefonnummer leer, wird das Ereignis durch jeden Intercom Ruf erfüllt.
Dieses Ereignis ist erfüllt, wenn ein Intercom Ruf beendet, abgewiesen oder der
Timeout überschritten wurde und dessen Rufnummer mit der eingegebenen Num-
mer im Feld Telefonnummer übereinstimmt. Ist dieses Feld leer, wird das Ereignis
durch jeden Intercom Ruf erfüllt.
Dieses Ereignis ist erfüllt, wenn das DUETTO Gerät eine ICX-Meldung mit dem Task
„81", Typ „04", dem fixen String „BC01" und einen frei wählbaren Datenstring emp-
fängt (Syntax der ICX-Meldung
String „BC01" ein, gefolgt von dem Datenstring, der diese Regel auslösen soll (in
Hex; gerade Anzahl an Zeichen erforderlich). Siehe folgendes Beispiel:
frei wählbarer Datenteil (in Hex; gerade Anzahl an Zeichen erforderlich)
Konstante
Der Datenteil der ICX-Meldung besteht aus einem fixen und einem frei wählbaren
String.
HINWEISE:
 Verwenden Sie im Feld Nachricht keine Leerzeichen.
 Ist das Feld Nachricht leer, wird das Ereignis durch jede eingehende ICX-Meldung
mit dem Task „81" und Typ „04" erfüllt.
Syntax der eingehenden ICX-Meldung
00 81 00 04 TTTT TTTT BC01 Daten
 TTTT TTTT 8-stellige Intercom Rufnummer des DUETTO (vordere, nicht
verwendete Stellen werden mit „F" aufgefüllt)
 BC01 Fixer String
 Daten Frei wählbarer Datenstring (in Hex; gerade Anzahl an Zeichen
erforderlich)
HINWEIS: Nähere Informationen zum Aufbau und zur Konfiguration von ICX-
Meldungen sind im Manual „ICX-Protokoll" zu finden.

Funktion

siehe unten). Geben Sie im Feld Nachricht den
Leitstandsystem Duetto
1.6/0817
