Leitstandsystem Duetto

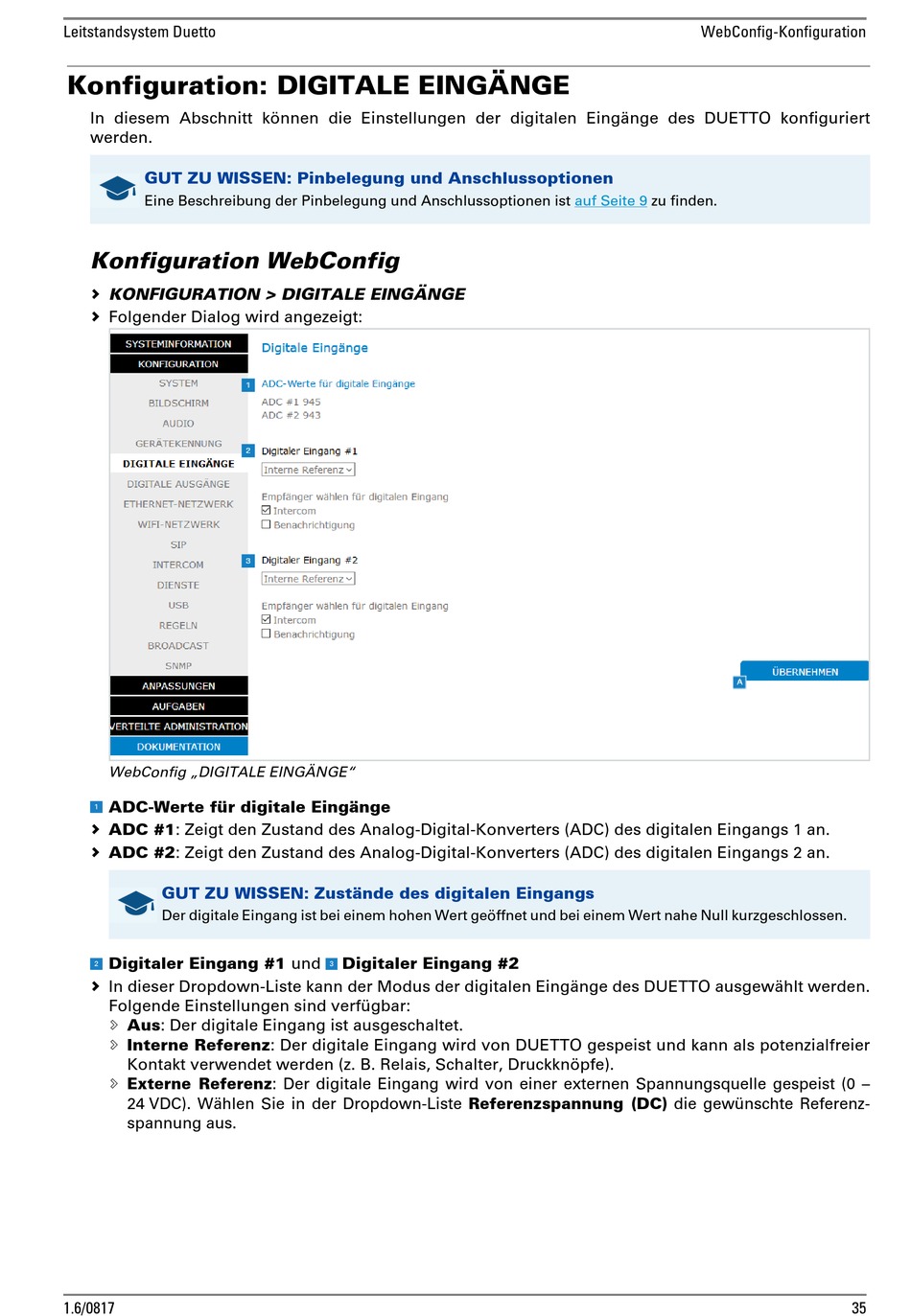

Konfiguration: DIGITALE EINGÄNGE
In diesem Abschnitt können die Einstellungen der digitalen Eingänge des DUETTO konfiguriert
werden.
GUT ZU WISSEN: Pinbelegung und Anschlussoptionen
Eine Beschreibung der Pinbelegung und Anschlussoptionen ist
Konfiguration WebConfig
 KONFIGURATION > DIGITALE EINGÄNGE
 Folgender Dialog wird angezeigt:
WebConfig „DIGITALE EINGÄNGE"
ADC-Werte für digitale Eingänge
 ADC #1: Zeigt den Zustand des Analog-Digital-Konverters (ADC) des digitalen Eingangs 1 an.
 ADC #2: Zeigt den Zustand des Analog-Digital-Konverters (ADC) des digitalen Eingangs 2 an.
GUT ZU WISSEN: Zustände des digitalen Eingangs
Der digitale Eingang ist bei einem hohen Wert geöffnet und bei einem Wert nahe Null kurzgeschlossen.
Digitaler Eingang #1 und
 In dieser Dropdown-Liste kann der Modus der digitalen Eingänge des DUETTO ausgewählt werden.
Folgende Einstellungen sind verfügbar:
 Aus: Der digitale Eingang ist ausgeschaltet.
 Interne Referenz: Der digitale Eingang wird von DUETTO gespeist und kann als potenzialfreier
Kontakt verwendet werden (z. B. Relais, Schalter, Druckknöpfe).
 Externe Referenz: Der digitale Eingang wird von einer externen Spannungsquelle gespeist (0 –
24 VDC). Wählen Sie in der Dropdown-Liste Referenzspannung (DC) die gewünschte Referenz-
spannung aus.
1.6/0817
Digitaler Eingang #2
WebConfig-Konfiguration
auf Seite 9 zu finden.
