Setup-Guide

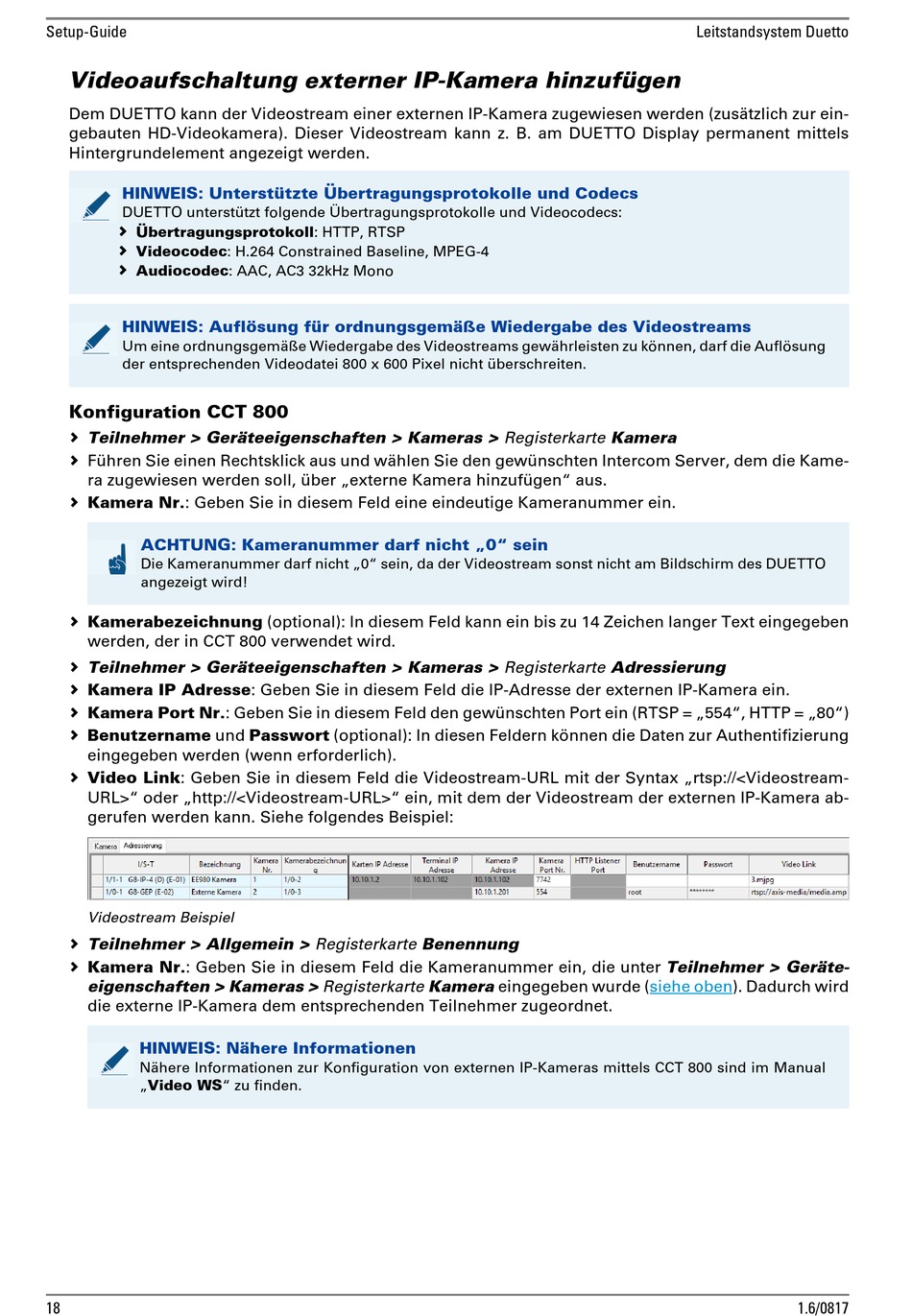

Videoaufschaltung externer IP-Kamera hinzufügen
Dem DUETTO kann der Videostream einer externen IP-Kamera zugewiesen werden (zusätzlich zur ein-
gebauten HD-Videokamera). Dieser Videostream kann z. B. am DUETTO Display permanent mittels
Hintergrundelement angezeigt werden.
HINWEIS: Unterstützte Übertragungsprotokolle und Codecs
DUETTO unterstützt folgende Übertragungsprotokolle und Videocodecs:
 Übertragungsprotokoll: HTTP, RTSP
 Videocodec: H.264 Constrained Baseline, MPEG-4

Audiocodec: AAC, AC3 32kHz Mono
HINWEIS: Auflösung für ordnungsgemäße Wiedergabe des Videostreams
Um eine ordnungsgemäße Wiedergabe des Videostreams gewährleisten zu können, darf die Auflösung
der entsprechenden Videodatei 800 x 600 Pixel nicht überschreiten.
Konfiguration CCT 800
 Teilnehmer > Geräteeigenschaften > Kameras > Registerkarte Kamera
 Führen Sie einen Rechtsklick aus und wählen Sie den gewünschten Intercom Server, dem die Kame-
ra zugewiesen werden soll, über „externe Kamera hinzufügen" aus.
 Kamera Nr.: Geben Sie in diesem Feld eine eindeutige Kameranummer ein.
ACHTUNG: Kameranummer darf nicht „0" sein
Die Kameranummer darf nicht „0" sein, da der Videostream sonst nicht am Bildschirm des DUETTO
angezeigt wird!
 Kamerabezeichnung (optional): In diesem Feld kann ein bis zu 14 Zeichen langer Text eingegeben
werden, der in CCT 800 verwendet wird.
 Teilnehmer > Geräteeigenschaften > Kameras > Registerkarte Adressierung
 Kamera IP Adresse: Geben Sie in diesem Feld die IP-Adresse der externen IP-Kamera ein.
 Kamera Port Nr.: Geben Sie in diesem Feld den gewünschten Port ein (RTSP = „554", HTTP = „80")
 Benutzername und Passwort (optional): In diesen Feldern können die Daten zur Authentifizierung
eingegeben werden (wenn erforderlich).
 Video Link: Geben Sie in diesem Feld die Videostream-URL mit der Syntax „rtsp://<Videostream-
URL>" oder „http://<Videostream-URL>" ein, mit dem der Videostream der externen IP-Kamera ab-
gerufen werden kann. Siehe folgendes Beispiel:
Videostream Beispiel
 Teilnehmer > Allgemein > Registerkarte Benennung
 Kamera Nr.: Geben Sie in diesem Feld die Kameranummer ein, die unter Teilnehmer > Geräte-
eigenschaften > Kameras > Registerkarte Kamera eingegeben wurde
die externe IP-Kamera dem entsprechenden Teilnehmer zugeordnet.
HINWEIS: Nähere Informationen
Nähere Informationen zur Konfiguration von externen IP-Kameras mittels CCT 800 sind im Manual
„Video WS" zu finden.
18
Leitstandsystem Duetto
(siehe oben). Dadurch wird
1.6/0817
