Leitstandsystem Duetto
 Wählen Sie das Ereignis „Logik Tag ausgelöst" aus und geben Sie im Feld Tag name den gleichen
Logik-Tag ein, der für den Button am Screen eingegeben worden ist (in diesem Fall „bc_1").
 Wählen Sie die Aktion „Broadcast auslösen" aus.
 Geben Sie im Feld Empfangsadresse die Multicast- oder Unicast-IP-Adresse und den Port des
Empfängers ein.
HINWEIS: Parameter muss bei Sender und Empfänger übereinstimmen
Diese Parameter müssen bei Sender und Empfänger übereinstimmen.
 Geben Sie im Feld Bezeichner den gewünschten Bezeichner ein.
 Wählen Sie einen beliebigen Audio-Codec im Dropdown-Menü Audio-Codec.
 Klicken Sie auf ÜBERNEHMEN.

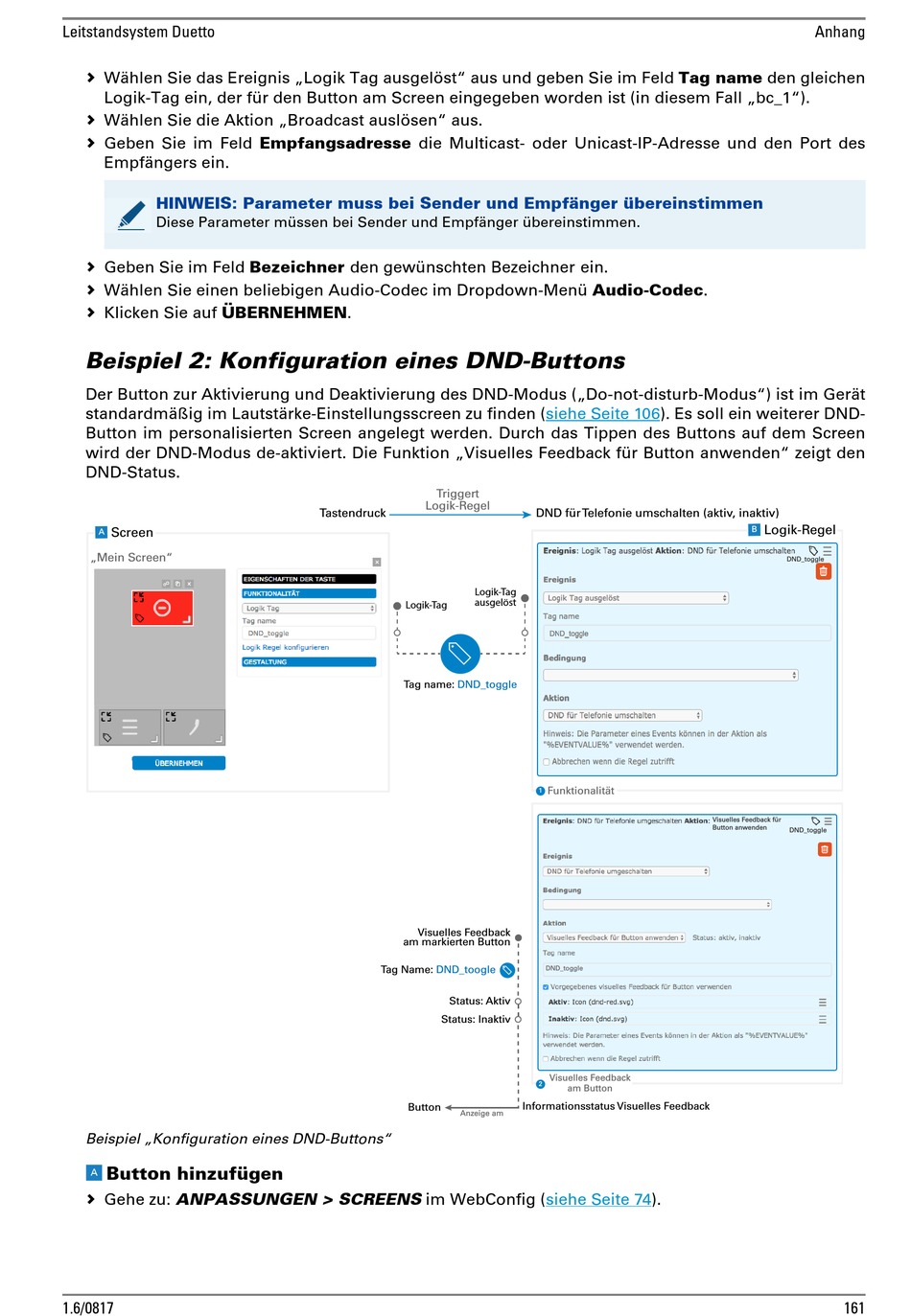

Beispiel 2: Konfiguration eines DND-Buttons

Der Button zur Aktivierung und Deaktivierung des DND-Modus („Do-not-disturb-Modus") ist im Gerät
standardmäßig im Lautstärke-Einstellungsscreen zu finden
Button im personalisierten Screen angelegt werden. Durch das Tippen des Buttons auf dem Screen
wird der DND-Modus de-aktiviert. Die Funktion „Visuelles Feedback für Button anwenden" zeigt den
DND-Status.
Screen
„Mein Screen"
Beispiel „Konfiguration eines DND-Buttons"
Button hinzufügen
 Gehe zu: ANPASSUNGEN > SCREENS im WebConfig
1.6/0817
Triggert
Logik-Regel
Tastendruck
Logik-Tag
ausgelöst
Logik-Tag
Tag name: DND_toggle
Visuelles Feedback
am markierten Button
Tag Name: DND_toogle
Status: Aktiv
Status: Inaktiv
Button
Anzeige am
(siehe Seite 106). Es soll ein weiterer DND-
DND für Telefonie umschalten (aktiv, inaktiv)
Funktionalität
1
DND_toggle
Visuelles Feedback
2
am Button
Informationsstatus Visuelles Feedback
(siehe Seite 74).
Anhang
Logik-Regel
DND_toggle
Visuelles Feedback für
Button anwenden
DND_toggle
161
