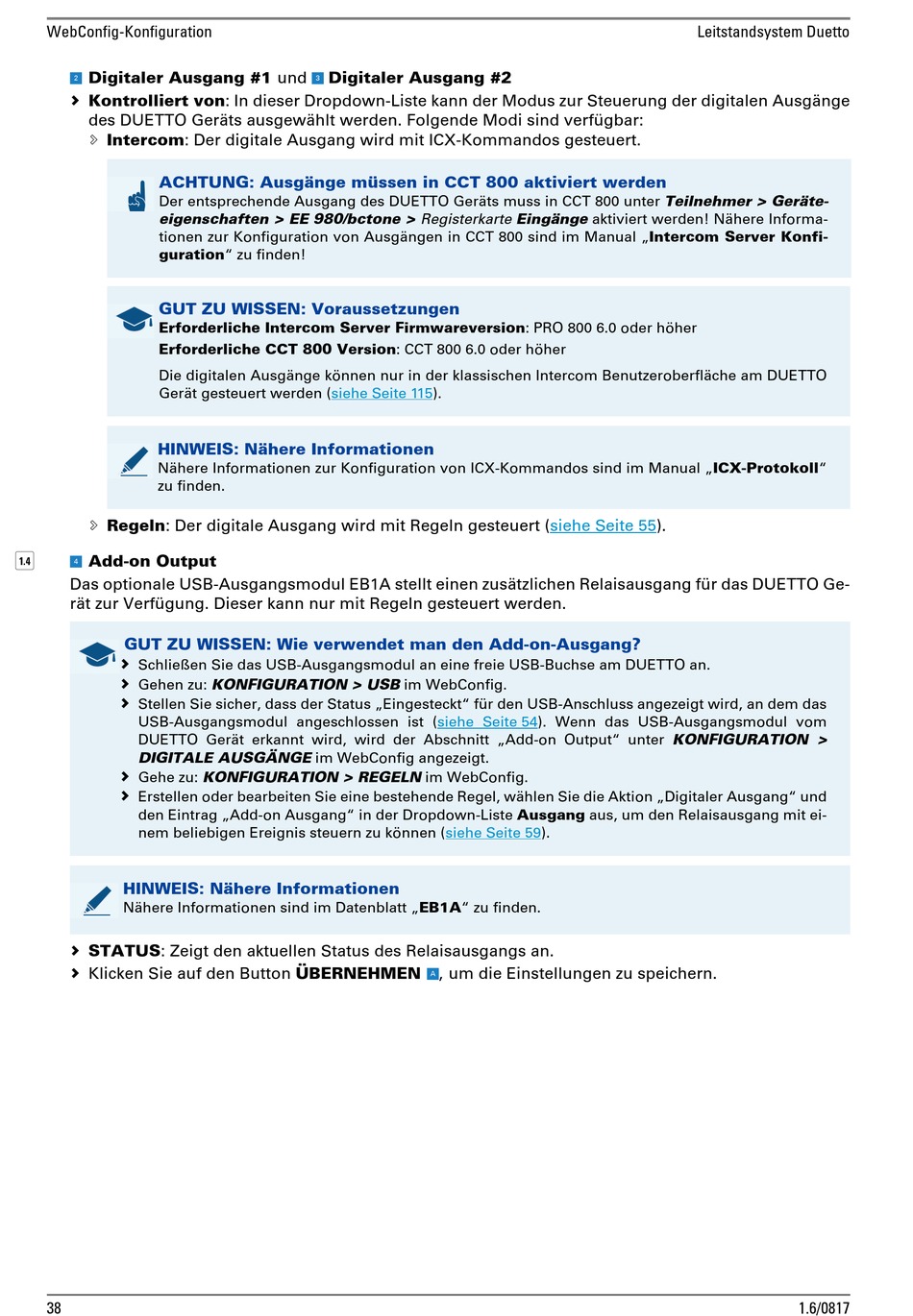

Commend Duetto Produkthandbuch Seite 38

WebConfig-Konfiguration
Digitaler Ausgang #1 und
 Kontrolliert von: In dieser Dropdown-Liste kann der Modus zur Steuerung der digitalen Ausgänge
des DUETTO Geräts ausgewählt werden. Folgende Modi sind verfügbar:
 Intercom: Der digitale Ausgang wird mit ICX-Kommandos gesteuert.
ACHTUNG: Ausgänge müssen in CCT 800 aktiviert werden
Der entsprechende Ausgang des DUETTO Geräts muss in CCT 800 unter Teilnehmer > Geräte-
eigenschaften > EE 980/bctone > Registerkarte Eingänge aktiviert werden! Nähere Informa-
tionen zur Konfiguration von Ausgängen in CCT 800 sind im Manual „Intercom Server Konfi-
guration" zu finden!
GUT ZU WISSEN: Voraussetzungen
Erforderliche Intercom Server Firmwareversion: PRO 800 6.0 oder höher
Erforderliche CCT 800 Version: CCT 800 6.0 oder höher
Die digitalen Ausgänge können nur in der klassischen Intercom Benutzeroberfläche am DUETTO
Gerät gesteuert werden
HINWEIS: Nähere Informationen
Nähere Informationen zur Konfiguration von ICX-Kommandos sind im Manual „ICX-Protokoll"
zu finden.
 Regeln: Der digitale Ausgang wird mit Regeln gesteuert

Add-on Output
Das optionale USB-Ausgangsmodul EB1A stellt einen zusätzlichen Relaisausgang für das DUETTO Ge-
rät zur Verfügung. Dieser kann nur mit Regeln gesteuert werden.
GUT ZU WISSEN: Wie verwendet man den Add-on-Ausgang?
 Schließen Sie das USB-Ausgangsmodul an eine freie USB-Buchse am DUETTO an.
 Gehen zu: KONFIGURATION > USB im WebConfig.

Stellen Sie sicher, dass der Status „Eingesteckt" für den USB-Anschluss angezeigt wird, an dem das
USB-Ausgangsmodul angeschlossen ist
DUETTO Gerät erkannt wird, wird der Abschnitt „Add-on Output" unter KONFIGURATION >
DIGITALE AUSGÄNGE im WebConfig angezeigt.
 Gehe zu: KONFIGURATION > REGELN im WebConfig.
 Erstellen oder bearbeiten Sie eine bestehende Regel, wählen Sie die Aktion „Digitaler Ausgang" und
den Eintrag „Add-on Ausgang" in der Dropdown-Liste Ausgang aus, um den Relaisausgang mit ei-
nem beliebigen Ereignis steuern zu können
HINWEIS: Nähere Informationen
Nähere Informationen sind im Datenblatt „EB1A" zu finden.
 STATUS: Zeigt den aktuellen Status des Relaisausgangs an.
 Klicken Sie auf den Button ÜBERNEHMEN
38
Digitaler Ausgang #2
(siehe Seite 115).
(siehe Seite
(siehe Seite
, um die Einstellungen zu speichern.
(siehe Seite 55).
54). Wenn das USB-Ausgangsmodul vom
59).
Leitstandsystem Duetto
1.6/0817
