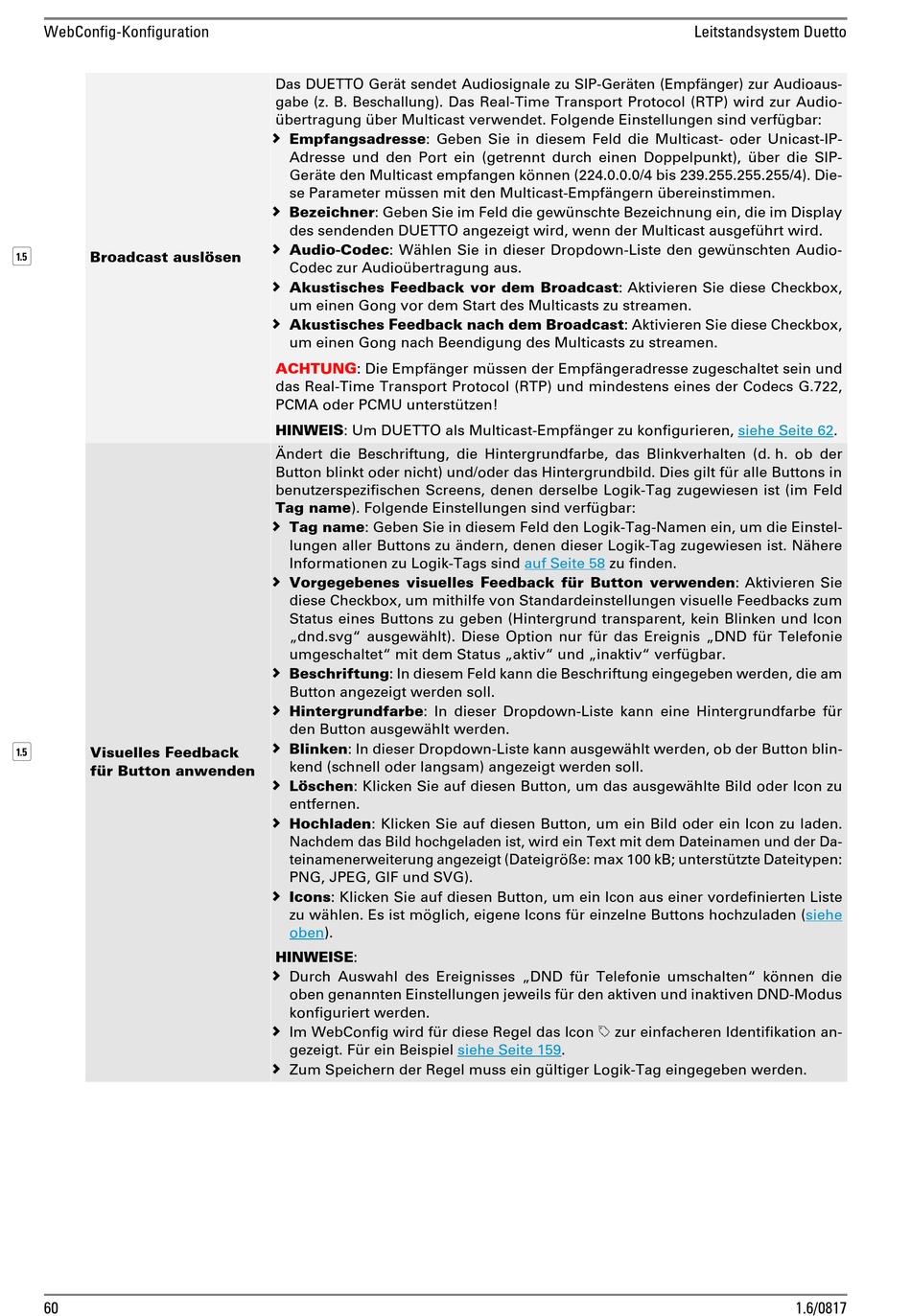

Commend Duetto Produkthandbuch Seite 60

WebConfig-Konfiguration

Broadcast auslösen

Visuelles Feedback
für Button anwenden
60
Das DUETTO Gerät sendet Audiosignale zu SIP-Geräten (Empfänger) zur Audioaus-
gabe (z. B. Beschallung). Das Real-Time Transport Protocol (RTP) wird zur Audio-
übertragung über Multicast verwendet. Folgende Einstellungen sind verfügbar:
 Empfangsadresse: Geben Sie in diesem Feld die Multicast- oder Unicast-IP-
Adresse und den Port ein (getrennt durch einen Doppelpunkt), über die SIP-
Geräte den Multicast empfangen können (224.0.0.0/4 bis 239.255.255.255/4). Die-
se Parameter müssen mit den Multicast-Empfängern übereinstimmen.

Bezeichner: Geben Sie im Feld die gewünschte Bezeichnung ein, die im Display
des sendenden DUETTO angezeigt wird, wenn der Multicast ausgeführt wird.

Audio-Codec: Wählen Sie in dieser Dropdown-Liste den gewünschten Audio-
Codec zur Audioübertragung aus.
 Akustisches Feedback vor dem Broadcast: Aktivieren Sie diese Checkbox,
um einen Gong vor dem Start des Multicasts zu streamen.
 Akustisches Feedback nach dem Broadcast: Aktivieren Sie diese Checkbox,
um einen Gong nach Beendigung des Multicasts zu streamen.
ACHTUNG: Die Empfänger müssen der Empfängeradresse zugeschaltet sein und
das Real-Time Transport Protocol (RTP) und mindestens eines der Codecs G.722,
PCMA oder PCMU unterstützen!
HINWEIS: Um DUETTO als Multicast-Empfänger zu konfigurieren,
Ändert die Beschriftung, die Hintergrundfarbe, das Blinkverhalten (d. h. ob der
Button blinkt oder nicht) und/oder das Hintergrundbild. Dies gilt für alle Buttons in
benutzerspezifischen Screens, denen derselbe Logik-Tag zugewiesen ist (im Feld
Tag name). Folgende Einstellungen sind verfügbar:
 Tag name: Geben Sie in diesem Feld den Logik-Tag-Namen ein, um die Einstel-
lungen aller Buttons zu ändern, denen dieser Logik-Tag zugewiesen ist. Nähere
Informationen zu Logik-Tags sind
 Vorgegebenes visuelles Feedback für Button verwenden: Aktivieren Sie
diese Checkbox, um mithilfe von Standardeinstellungen visuelle Feedbacks zum
Status eines Buttons zu geben (Hintergrund transparent, kein Blinken und Icon
„dnd.svg" ausgewählt). Diese Option nur für das Ereignis „DND für Telefonie
umgeschaltet" mit dem Status „aktiv" und „inaktiv" verfügbar.
 Beschriftung: In diesem Feld kann die Beschriftung eingegeben werden, die am
Button angezeigt werden soll.
 Hintergrundfarbe: In dieser Dropdown-Liste kann eine Hintergrundfarbe für
den Button ausgewählt werden.
 Blinken: In dieser Dropdown-Liste kann ausgewählt werden, ob der Button blin-
kend (schnell oder langsam) angezeigt werden soll.
 Löschen: Klicken Sie auf diesen Button, um das ausgewählte Bild oder Icon zu
entfernen.
 Hochladen: Klicken Sie auf diesen Button, um ein Bild oder ein Icon zu laden.
Nachdem das Bild hochgeladen ist, wird ein Text mit dem Dateinamen und der Da-
teinamenerweiterung angezeigt (Dateigröße: max 100 kB; unterstützte Dateitypen:
PNG, JPEG, GIF und SVG).
 Icons: Klicken Sie auf diesen Button, um ein Icon aus einer vordefinierten Liste
zu wählen. Es ist möglich, eigene Icons für einzelne Buttons hochzuladen
oben).
HINWEISE:
 Durch Auswahl des Ereignisses „DND für Telefonie umschalten" können die
oben genannten Einstellungen jeweils für den aktiven und inaktiven DND-Modus
konfiguriert werden.
 Im WebConfig wird für diese Regel das Icon
gezeigt. Für ein Beispiel
 Zum Speichern der Regel muss ein gültiger Logik-Tag eingegeben werden.
auf Seite 58 zu finden.
zur einfacheren Identifikation an-
siehe Seite 159.
Leitstandsystem Duetto
siehe Seite 62.
(siehe
1.6/0817
