Einführung

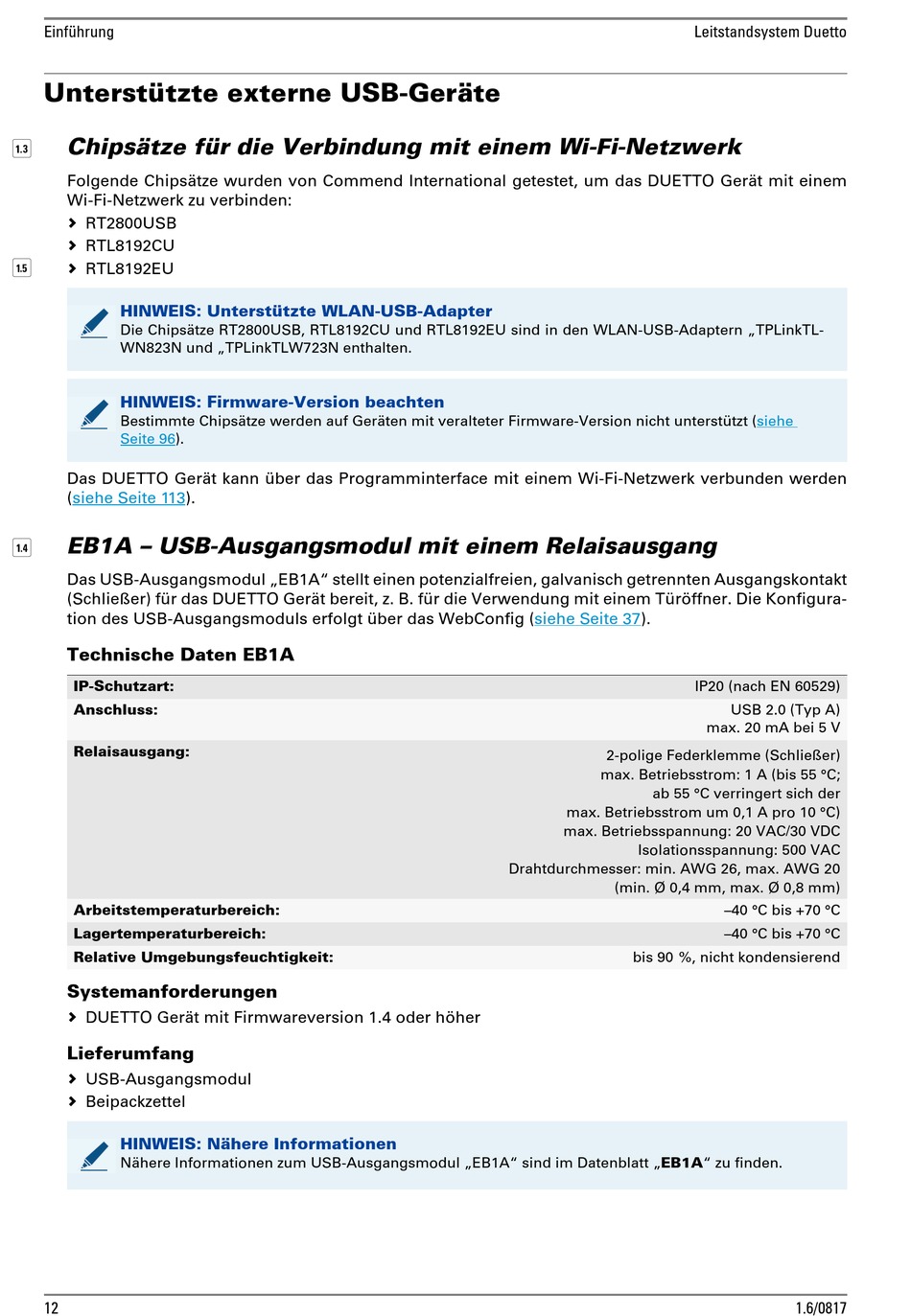

Unterstützte externe USB-Geräte
Chipsätze für die Verbindung mit einem Wi-Fi-Netzwerk

Folgende Chipsätze wurden von Commend International getestet, um das DUETTO Gerät mit einem
Wi-Fi-Netzwerk zu verbinden:
 RT2800USB
 RTL8192CU

 RTL8192EU
HINWEIS: Unterstützte WLAN-USB-Adapter
Die Chipsätze RT2800USB, RTL8192CU und RTL8192EU sind in den WLAN-USB-Adaptern „TPLinkTL-
WN823N und „TPLinkTLW723N enthalten.
HINWEIS: Firmware-Version beachten
Bestimmte Chipsätze werden auf Geräten mit veralteter Firmware-Version nicht unterstützt
Seite 96).
Das DUETTO Gerät kann über das Programminterface mit einem Wi-Fi-Netzwerk verbunden werden
(siehe Seite 113).
EB1A – USB-Ausgangsmodul mit einem Relaisausgang

Das USB-Ausgangsmodul „EB1A" stellt einen potenzialfreien, galvanisch getrennten Ausgangskontakt
(Schließer) für das DUETTO Gerät bereit, z. B. für die Verwendung mit einem Türöffner. Die Konfigura-
tion des USB-Ausgangsmoduls erfolgt über das WebConfig
Technische Daten EB1A
IP-Schutzart:
Anschluss:
Relaisausgang:
Arbeitstemperaturbereich:
Lagertemperaturbereich:
Relative Umgebungsfeuchtigkeit:
Systemanforderungen
 DUETTO Gerät mit Firmwareversion 1.4 oder höher
Lieferumfang
 USB-Ausgangsmodul
 Beipackzettel
HINWEIS: Nähere Informationen
Nähere Informationen zum USB-Ausgangsmodul „EB1A" sind im Datenblatt „EB1A" zu finden.
12
(siehe Seite 37).
2-polige Federklemme (Schließer)
max. Betriebsstrom: 1 A (bis 55 °C;
ab 55 °C verringert sich der
max. Betriebsstrom um 0,1 A pro 10 °C)
max. Betriebsspannung: 20 VAC/30 VDC
Isolationsspannung: 500 VAC
Drahtdurchmesser: min. AWG 26, max. AWG 20
(min. Ø 0,4 mm, max. Ø 0,8 mm)
bis 90 %, nicht kondensierend
Leitstandsystem Duetto
(siehe
IP20 (nach EN 60529)
USB 2.0 (Typ A)
max. 20 mA bei 5 V
–40 °C bis +70 °C
–40 °C bis +70 °C
1.6/0817
