Wissenswertes aus der Analogtechnik
2.20 Bürde bei 2-Draht-Messumformern

Beispiel 1: Einbindung eines Messumformers in den Stromkreis

Gemäß den technischen Daten des verwendeten 2-Draht-Messumformers benötigt dieser
mindestens eine Versorgungsspannung (U
Gesetzes können Sie den Widerstand des verwendeten Messumformers (R
Strom von 20 mA berechnen.
Bei einer Versorgungsspannung von mindestens 8,5 V besitzt der Messumformer einen
Widerstand von 425 Ω. Der Widerstand ist kleiner als 820 Ω. Sie können somit den
Messumformer an das Analogeingabemodul (AI) anschließen, ohne dass die maximal
zulässige Bürde überschritten wird.
①
U
V
I+
U
min

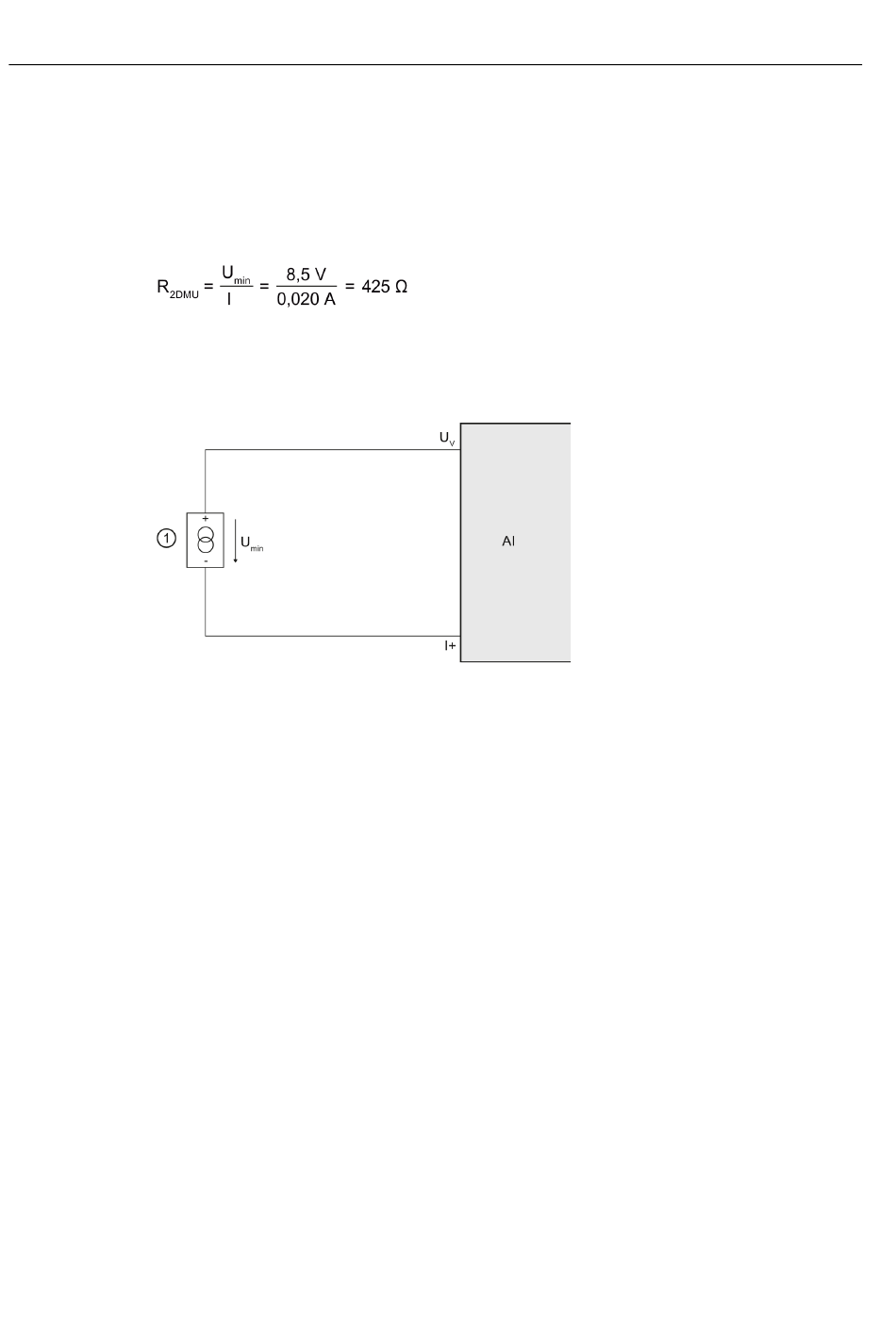

Bild 3-27
58
2-Draht-Messumformer
Klemme für Speisespannung am Kanal
Klemme für Stromeingang
Spannungsabfall am 2-Draht-Messumformer
Einbindung eines Messumformers in den Stromkreis
) von 8,5 V. Unter Verwendung des Ohmschen
min
Funktionshandbuch, 06/2014, A5E03461438-AC
) bei einem
2DMU
Analogwertverarbeitung
