Inhaltszusammenfassung für Siemens SIMATIC ET 200AL
- Seite 2 Vorwort Wegweiser Dokumentation ET 200AL IO-Link Peripheriemodule SIMATIC Produktübersicht ET 200AL Anschließen IO-Link Digitaleingabemodul DI 8x24VDC 8xM8 Parameter/Adressraum (6ES7141-5BF00-0BL0) Alarme/Diagnosemeldungen Gerätehandbuch Technische Daten Maßbild 09/2020 A5E47926231-AA...
-
Seite 3: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 4: Vorwort
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ET 200AL IO-Link Peripheriemodule ............5 Produktübersicht ........................... 8 Eigenschaften ........................8 Bedien- und Anzeigeelemente ................... 10 Anschließen ............................11 Anschluss- und Prinzipschaltbild ..................11 Anschlussbelegung ......................12 Parameter/Adressraum ........................14 Parameter .......................... 14 Erklärung der Parameter .................... -
Seite 6: Wegweiser Dokumentation Et 200Al Io-Link Peripheriemodule
Wegweiser Dokumentation ET 200AL IO-Link Peripheriemodule Die Dokumentation für die SIMATIC ET 200AL IO-Link Peripheriemodule gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200AL IO-Link Peripheriemodule. - Seite 7 Wegweiser Dokumentation ET 200AL IO-Link Peripheriemodule Manual Collection ET 200AL Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200AL, zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet (https://support.automation.siemens.com/WW/view/de/95242965). "mySupport" Mit "mySupport", Ihrem persönlichen Arbeitsbereich, machen Sie das Beste aus Ihrem Industry Online Support.
-
Seite 8: Anwendungsbeispiele
Bestellliste. Sie finden das TIA Selection Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/109767888). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: • Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten. -
Seite 9: Produktübersicht

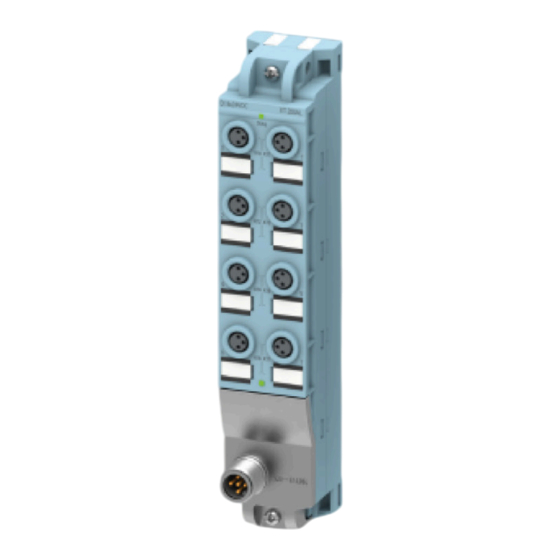

Produktübersicht Eigenschaften Artikelnummer 6ES7141-5BF00-0BL0 Ansicht des Moduls Bild 2-1 Ansicht des Digitaleingabemoduls IO-Link DI 8x24VDC 8xM8 IO-Link Digitaleingabemodul DI 8x24VDC 8xM8 (6ES7141-5BF00-0BL0) Gerätehandbuch, 09/2020, A5E47926231-AA... -
Seite 10: Weitere Komponenten
• Leitungen • Verschlusskappe M8 Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch IO-Link IO-Module Hotspot-Text Dezentrales Peripheriesystem ET 200AL im Kapitel Zubehör/Ersatzteile. Siehe auch SHB ET 200AL (https://support.automation.siemens.com/WW/view/de/109773203) IO-Link Digitaleingabemodul DI 8x24VDC 8xM8 (6ES7141-5BF00-0BL0) Gerätehandbuch, 09/2020, A5E47926231-AA... -
Seite 11: Bedien- Und Anzeigeelemente
Produktübersicht 2.2 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Das folgende Bild zeigt die Bedien- und Anzeigeelemente des IO-Link Digitaleingabemoduls DI 8x24VDC 8xM8. ① DIAG: LED-Anzeige für den Diagnosestatus ② X10 bis X17: Buchsen für das Eingangssignal ③ X35: IO-Link Schnittstelle ④... -
Seite 12: Anschließen
Anschließen Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung von Signalausgängen mit 2- und 3-Leiteranschluss. ① 2-Leiteranschluss Versorgungsspannung 1L+ (Non- Switched) ② 3-Leiteranschluss Masse 1M (Non-Switched) ③ DI-Schaltung 24 V-Geberversorgung ④ Mikrocontroller Eingangssignal ⑤ Interne Versorgungsspannung LEDs Kanalstatus (0 bis 7) (grün) X10 bis X17 Kanäle 0 bis 7 DIAG... -
Seite 13: Anschlussbelegung
Anschließen 3.2 Anschlussbelegung Anschlussbelegung Anschlussbelegung der Buchsen für Digitaleingaben Die folgende Tabelle zeigt die Anschlussbelegung der 8 Buchsen für den Anschluss der Digitaleingänge. Tabelle 3- 1 Anschlussbelegung für Digitaleingaben Belegung Frontansicht der Buchsen X10 bis X17 - Buchsen für Digitaleingaben X10, X12, X14, X11, X13, X15, 24 V-Geberversorgung 1U... - Seite 14 Anschließen 3.2 Anschlussbelegung Anschlussbelegung des Steckers für IO-Link Die folgende Tabelle zeigt die Anschlussbelegung des Steckers für den Anschluss von IO-Link. Die IO-Link Schnittstelle entspricht der Spezifikation nach Port Class A. Tabelle 3- 2 Anschlussbelegung der IO-Link Schnittstelle Belegung Frontansicht des Steckers (Port Class A) nicht belegt Masse 1M Schalt- und Kommunikationsleitung (C/Q)
-
Seite 15: Parameter/Adressraum
Parameter/Adressraum Parameter Die folgende Tabelle zeigt die Parameter für das IO-Link Digitaleingabemodul DI 8x24VDC 8xM8. Tabelle 4- 1 Parameter Parameter Wertebereich Voreinstellung Wirkungsbereich Diagnose: Kurzschluss nach M sperren Modul • sperren • freigeben Erklärung der Parameter Diagnose: Kurzschluss nach M Freigabe der Diagnose, wenn ein Kurzschluss der Geberversorgung nach M auftritt. -
Seite 16: Iodd Parameter
Der Aufbau der IODD ist für alle Devices aller Hersteller gleich. Von den IO-Link Konfigura- tionstools der Master-Hersteller (bei Siemens S7-PCT) wird der Aufbau der IODD immer auf die gleiche Art und Weise dargestellt. Daher ist die gleiche Handhabung für alle IO-Link Devices herstellerunabhängig garantiert. -
Seite 17: Alarme/Diagnosemeldungen
Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Das folgende Bild zeigt die LED-Anzeigen (Status- und Fehleranzeigen) des IO-Link Digitaleingabemoduls DI 8x24VDC 8xM8. ① Diagnosestatus (DIAG) (rot/grün) ② Kanalstatus (0 bis 7) (grün) Bild 5-1 LED-Anzeigen IO-Link Digitaleingabemodul DI 8x24VDC 8xM8 (6ES7141-5BF00-0BL0) Gerätehandbuch, 09/2020, A5E47926231-AA... -
Seite 18: Bedeutung Der Led-Anzeigen
Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen Die folgenden Tabellen zeigen die Bedeutung der Status- und Fehleranzeigen. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 18). LED DIAG Tabelle 5- 1 Fehleranzeige der LED DIAG LED DIAG Bedeutung Keine Versorgungsspannung 1L+ •... -
Seite 19: Alarme
Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das IO-Link Digitaleingabemodul DI 8x24VDC 8xM8 unterstützt Diagnosealarme. Diagnosealarm Bei folgenden Ereignissen erzeugt das IO-Link Digitaleingabemodul einen Diagnosealarm: • Kurzschluss Geberversorgung nach Masse Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Digitaleingabemodul blinkt die LED DIAG rot. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. -
Seite 20: Technische Daten
Technische Daten Technische Daten des IO-Link Digitaleingabemoduls DI 8x24VDC 8xM8 Die folgende Tabelle zeigt die Technischen Daten mit Stand 07/2020. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/de/de/pv/6ES7141-5BF00-0BL0/td?dl=de). Artikelnummer 6ES7141-5BF00-0BL0 Allgemeine Informationen Produkttyp-Bezeichnung DI 8x24VDC HW-Funktionsstand FS01 Firmware-Version V1.0.x... - Seite 21 Technische Daten Artikelnummer 6ES7141-5BF00-0BL0 -30 ... +5 V • für Signal "0" +11 ... +30 V • für Signal "1" Eingangsstrom 3 mA • für Signal "1", typ. Eingangsverzögerung (bei Nennwert der Ein- gangsspannung) für Standardeingänge 1,2 ms bei "0" nach "1", min. –...
- Seite 22 Technische Daten Artikelnummer 6ES7141-5BF00-0BL0 Isolation Isolation geprüft mit DC 707 V (Type Test) Schutzart und Schutzklasse Schutzart IP IP65/67 Umgebungsbedingungen Umgebungstemperatur im Betrieb -30 °C • min. 55 °C • max. Anschlusstechnik Ausführung des elektrischen Anschlusses der M8, 3-polig Ein- und Ausgänge Ausführung des elektrischen Anschlusses für M12, 5-polig, A-kodiert IO-Link...
-
Seite 23: Maßbild
Maßbild Das folgende Bild zeigt das Maßbild des IO-Link Digitaleingabemodul DI 8x24VDC 8xM8 in der Front- und Seitenansicht. Bild A-1 Maßbild IO-Link Digitaleingabemodul DI 8x24VDC 8xM8 (6ES7141-5BF00-0BL0) Gerätehandbuch, 09/2020, A5E47926231-AA...
