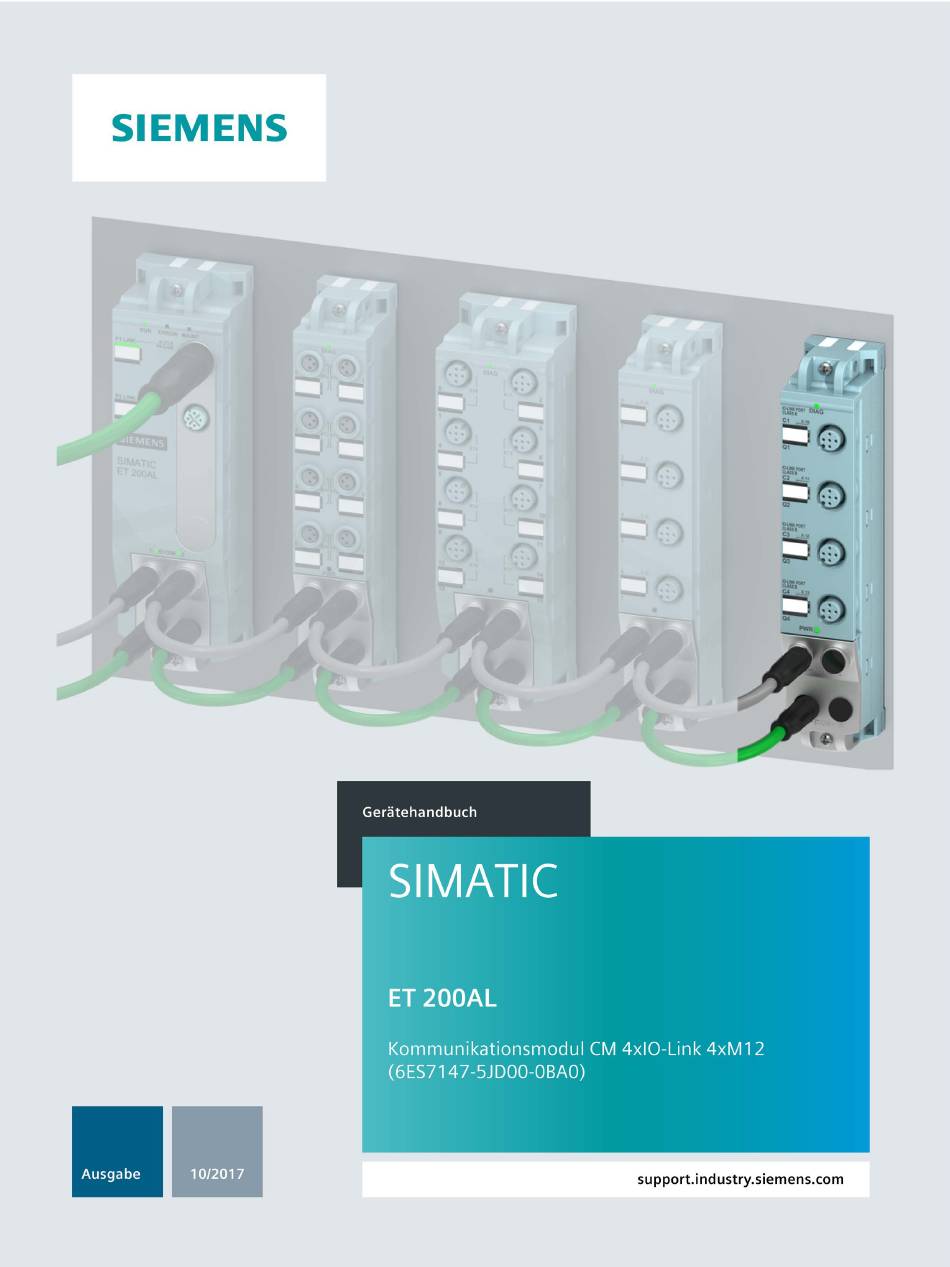

Siemens SIMATIC ET 200AL Gerätehandbuch

Cm 4xio-link 4xm12
Vorschau ausblenden Andere Handbücher für SIMATIC ET 200AL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC ET 200AL

Inhaltszusammenfassung für Siemens SIMATIC ET 200AL

  • Seite 2 ___________________ Vorwort ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen ET 200AL Kommunikationsmodul ___________________ CM 4xIO-Link 4xM12 Parameter/Adressraum (6ES7147-5JD00-0BA0) ___________________ Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Modul tauschen ___________________ PROFIenergy ___________________ Maßbild 10/2017 A5E32352289-AE...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................6 Produktübersicht ........................... 10 Eigenschaften ......................... 10 Bedien- und Anzeigeelemente ....................13 Funktionen ..........................14 Kommunikationsmodul auf Werkseinstellungen zurücksetzen ..........14 Anschließen ............................15 Anschluss- und Prinzipschaltbild .................... 15 Anschlussbelegung ......................... 16 Parameter/Adressraum ......................... 19 Parameter ..........................

  • Seite 6: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200AL gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200AL. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.

  • Seite 7: Anwendungsbeispiele

    Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). "mySupport" - Dokumentation In "mySupport" haben Sie im Bereich Dokumentation die Möglichkeit ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch zu kombinieren.
  • Seite 8 Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestellliste. Sie finden das TIA Selection Tool im Internet (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool). SIMATIC Automation Tool Mit dem SIMATIC Automation Tool können Sie unabhängig vom TIA Portal gleichzeitig an verschiedenen SIMATIC S7-Stationen Inbetriebsetzungs- und Servicetätigkeiten als...
  • Seite 9 Wegweiser Dokumentation PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET-Netz und alle angeschlossenen Komponenten. ● Der IO-Check ist ein schneller Test der Verdrahtung und des Modulausbaus einer Anlage.

  • Seite 10: Produktübersicht

    Produktübersicht Eigenschaften Artikelnummer 6ES7147-5JD00-0BA0 Ansicht des Moduls Bild 2-1 Ansicht des Kommunikationsmoduls CM 4xIO-Link 4xM12 Kommunikationsmodul CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0) Gerätehandbuch, 10/2017, A5E32352289-AE...

  • Seite 11: Ausbaugrenzen

    Produktübersicht 2.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: ● IO-Link Master gemäß IO-Link Spezifikation V1.1 ● 4 Ports, Typ Class B ● 4 Anschlüsse M12 ● SIO-Modus (Standard IO Modus) ● Unterstützte Datenübertragungsraten: – COM1 (4,8 kBd) – COM2 (38,4 kBd) –...

  • Seite 12: Weitere Komponenten

    ● Stecker ● Leitungen ● Stripping Tool für ET-Connection ● Verschlusskappe M8 ● Verschlusskappe M12 Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200AL (http://support.automation.siemens.com/WW/view/de/89254965) im Kapitel Zubehör/Ersatzteile. Kommunikationsmodul CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0) Gerätehandbuch, 10/2017, A5E32352289-AE...

  • Seite 13: Bedien- Und Anzeigeelemente

    Produktübersicht 2.2 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Das folgende Bild zeigt die Bedien- und Anzeigeelemente des Kommunikationsmoduls CM 4xIO-Link 4xM12. ① DIAG: LED-Anzeige für den Betriebszustand und den Diagnosestatus ② C1 bis C4: LED-Anzeigen für den Portstatus ③ Q1 bis Q4: LED-Anzeigen für den Kanalstatus im SIO-Modus ④...

  • Seite 14: Funktionen

    Aktoren. Schaltzustands- und Datenkanal sind in bewährter DC 24 V-Technik ausgeführt. Verweis Weiterführende Informationen zu IO-Link finden Sie im Funktionshandbuch IO-Link System (http://support.automation.siemens.com/WW/view/de/65949252). Kommunikationsmodul auf Werkseinstellungen zurücksetzen Auswirkungen des Zurücksetzens auf Werkseinstellungen Mit der Funktion "Zurücksetzen auf Werkseinstellungen" setzen Sie mit S7-PCT vorge- nommene Parametrierungen Ihres Kommunikationsmoduls CM 4xIO-Link 4xM12 in den Auslieferungszustand zurück.

  • Seite 15: Anschließen

    Anschließen Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung für Port Class A (typ A) und Port Class B (Typ B). ① SIO-Eingang Weiterschleifen des ET-Connection ② SIO-Ausgang Versorgungsspannung 1L+ (Non-Switched) ③ Port Class A (Typ A) Masse 1M (Non-Switched) ④...

  • Seite 16: Anschlussbelegung

    Anschließen 3.2 Anschlussbelegung Anschlussbelegung Hinweis Farbige Kennzeichnung Die Buchsen für ET-Connection und für die Stromversorgung der Module sind farbig. Diese Farben korrespondieren mit den Farben der angebotenen Leitungen. Anschlussbelegung der Buchsen für IO-Link Hinweis Port Class B Die Anschlussbelegung der IO-Link Schnittstelle entspricht der IO-Link Spezifikation nach Port Class B.

  • Seite 17: Anschlussbelegung Des Steckers Zur Einspeisung Der Versorgungsspannung

    Anschließen 3.2 Anschlussbelegung Die M12-Stecker sind gemäß IO-Link Spezifikation als Porttyp Class B ausgeführt. Die Pins 2 und 5 enthalten eine zusätzliche Spannungsversorgung. Eine rückwirkungsfreie Verbindung von Geräten unterschiedlicher Porttypen (Class A und Class B) ist unter Verwendung einer 3-adrigen Verbindungsleitung (Belegung von Pin 1,3 und 4) möglich.

  • Seite 18: Anschlussbelegung Der Buchse Zum Weiterschleifen Der Versorgungsspannung

    Anschließen 3.2 Anschlussbelegung Anschlussbelegung der Buchse zum Weiterschleifen der Versorgungsspannung Die folgende Tabelle zeigt die Anschlussbelegung der Buchse zum Weiterschleifen der Versorgungsspannung. Tabelle 3- 4 Anschlussbelegung der Versorgungsspannungsbuchse Belegung Zuordnung der Adern- Frontansicht der farbe des Kabels der Buchse X81 - Buchse (POWER Output) Powerleitung Versorgungsspannung 1L+ (Non-Switched) braun...

  • Seite 19: Parameter/Adressraum

    Parameter/Adressraum Parameter Parameter Die folgende Tabelle zeigt die allgemeinen Parameter für das Kommunikationsmodul CM 4xIO-Link 4xM12. Tabelle 4- 1 Allgemeine Parameter Parameter Wertebereich Voreinstellung Wirkungsbereich Diagnose Diagnose Fehlen- sperren Modul sperren • de Versorgungsspannung 2L freigeben • Diagnose Port 1 sperren Kanal sperren...
  • Seite 20 Parameter/Adressraum 4.1 Parameter Die folgende Tabelle zeigt die Port-Parameter für das Kommunikationsmodul CM 4xIO-Link 4xM12 mit Firmware-Stand V1.1. Tabelle 4- 2 Port-Parameter Parameter Wertebereich Voreinstellung Portkonfiguration Betriebsmodus IO-Link Autostart IO-Link Autostart • IO-Link Manuell • • • Deaktiviert • Länge Eingangsdaten abhängig von der Gesamtlänge abhängig von der Gesamtlänge (ohne PQI)

  • Seite 21: Erklärung Der Parameter

    Parameter/Adressraum 4.2 Erklärung der Parameter Erklärung der Parameter Diagnose Fehlende Versorgungsspannung 2L+ Freigabe der Diagnose, bei fehlender oder zu geringer Versorgungsspannung 2L+. Diagnose Port Dieser Parameter ermöglicht die Freigabe der Diagnose für den gewählten Port. Die möglichen Diagnosen sind abhängig vom eingesetzten IO-Link Device. Weitere Informationen zu den Diagnosealarmen finden Sie in der Beschreibung des eingesetzten IO-Link Devices.
  • Seite 22 ● Gleicher Typ (V1.0) ohne Backup&Restore ● Typkompatibel (V1.1) ohne Backup&Restore ● Typkompatibel (V1.1) mit Backup&Restore ● Typkompatibel (V1.1) mit Restore Die VendorID und DeviceID finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/view/109748852). Der Port arbeitet als Standard-Digitaleingang. Der Port arbeitet als Standard-Digitalausgang. Deaktiviert Der Port ist deaktiviert.
  • Seite 23 Parameter/Adressraum 4.2 Erklärung der Parameter Portkonfiguration Mit einem Kommunikationsmodul CM 4xIO-Link 4xM12 ab Firmware-Stand V1.1 können Sie die IO-Link Ports des IO-Link Masters bzw. die angeschlossenen IO-Link Devices auf zwei verschiedene Arten Inbetriebnehmen: ● Portkonfiguration ohne S7-PCT ● Portkonfiguration mit S7-PCT Portkonfiguration ohne S7-PCT Voraussetzung Sie haben bei der Projektierung des IO-Link Masters in STEP 7 das Optionskästchen...
  • Seite 24 Das folgende Bild zeigt Ihnen den Aufbau des PQI-byte. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild 4-1 Aufbau des PQI-byte Verweis Weitere Informationen finden Sie im Funktionshandbuch IO-Link System (http://support.automation.siemens.com/WW/view/de/65949252). Kommunikationsmodul CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0) Gerätehandbuch, 10/2017, A5E32352289-AE...

  • Seite 25: Diagnosemeldungen

    Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Das folgende Bild zeigt die LED-Anzeige des Kommunikationsmoduls CM 4xIO-Link 4xM12. ① Diagnose (DIAG) (grün/rot) ② Portstatus/IO-Link Status (Cn) (grün) ③ Lastspannung 2L+ (PWR) (grün) ④ Kanalstatus im SIO-Modus (Qn) (grün) Bild 5-1 LED-Anzeigen Kommunikationsmodul CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0) Gerätehandbuch, 10/2017, A5E32352289-AE...

  • Seite 26: Bedeutung Der Led-Anzeigen

    Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen Die folgenden Tabellen zeigen die Bedeutung der Status- und Fehleranzeigen. Abhilfe- maßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 28). LED DIAG Tabelle 5- 1 Fehleranzeige der LED DIAG LED DIAG Bedeutung Keine Versorgungsspannung 1L+ Modul nicht parametriert...
  • Seite 27 Diagnosemeldungen 5.1 Status- und Fehleranzeigen LED PWR Tabelle 5- 3 Statusanzeige der LED PWR LED PWR Bedeutung Lastspannung 2L+ fehlt oder ist zu niedrig Lastspannung 2L+ vorhanden LEDs Qn Gültig für IO-Link Port der sich im SIO-Modus befindet. Tabelle 5- 4 Statusanzeigen der LEDs Q1, Q2, Q3 und Q4 LED Q1, Q2, Q3 und Q4 Bedeutung Prozesssignal = 0 im SIO-Modus, deaktiviert oder im IO-Link Modus Prozesssignal = 1 im SIO-Modus...

  • Seite 28: Diagnosemeldungen

    Diagnosemeldungen 5.2 Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Kommunikationsmodul blinkt die LED DIAG rot. Die Diagnosemeldungen können Sie z. B. im Diagnosepuffer der CPU auslesen. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Tabelle 5- 5 Fehlertypen Diagnose- Fehler- Bedeutung (IO-Link Fehlercode)
  • Seite 29 Diagnosemeldungen 5.2 Diagnosemeldungen Diagnose- Fehler- Bedeutung (IO-Link Fehlercode) IO-Link IO-Link meldung code Master Device Sicherheitsab- Schwerwiegender Fehler (Tausch des Masters erforderlich) • schaltung (1880 Externer Fehler Fehler bei der Datenspeicherung (1809 , 180A , 180B , 180C • 180D IO-Link Device hat mehr als 6 Fehler gleichzeitig anstehen (1808 •...

  • Seite 30: Technische Daten

    Technische Daten Technische Daten des Kommunikationsmoduls CM 4xIO-Link 4xM12 Artikelnummer 6ES7147-5JD00-0BA0 Allgemeine Informationen Produkttyp-Bezeichnung CM 4xIO-Link HW-Funktionsstand Firmware-Version V1.1.x Produktfunktion Ja; I&M0 bis I&M3 I&M-Daten • Engineering mit Ab STEP 7 V15 STEP 7 TIA Portal projektierbar/integriert • ab Version ab V5.5 SP4 Hotfix 3 STEP 7 projektierbar/integriert ab Version •...
  • Seite 31 Technische Daten Artikelnummer 6ES7147-5JD00-0BA0 Geberversorgung Anzahl Ausgänge 24 V-Geberversorgung Ja; je Modul, elektronisch Kurzschluss-Schutz • 1,4 A; Summenstrom aller Ports Ausgangsstrom, max. • Verlustleistung Verlustleistung, typ. 2,6 W IO-Link Anzahl Ports davon gleichzeitig ansteuerbar • IO-Link Protokoll 1.0 IO-Link Protokoll 1.1 Übertragungsgeschwindigkeit 4,8 kBaud (COM1);...
  • Seite 32 Technische Daten Artikelnummer 6ES7147-5JD00-0BA0 Diagnoseanzeige LED Ja; grüne LED Kanalstatusanzeige • Ja; grüne / rote LED für Moduldiagnose • Ja; grüne LED für Lastspannungsüberwachung • Potenzialtrennung zwischen den Lastspannungen Potenzialtrennung Kanäle Nein zwischen den Kanälen • zwischen den Kanälen und Rückwandbus •...

  • Seite 33: Modul Tauschen

    IO-Link System (https://support.industry.siemens.com/cs/ww/de/view/65949252). Verweis Weitere Informationen zum Modultausch finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200AL (http://support.automation.siemens.com/WW/view/de/89254965) im Kapitel Modul tauschen. Weitere Informationen zum Tausch von IO-Link Mastern finden Sie in der Online-Hilfe von S7-PCT. Kommunikationsmodul CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0)

  • Seite 34: Profienergy

    Weitere Informationen zum Umgang mit PROFIenergy finden Sie im Gerätehandbuch Interfacemodul IM 157-1 PN (http://support.automation.siemens.com/WW/view/de/89254863) im Kapitel PROFIenergy und im Funktionshandbuch PROFINET mit STEP 7 V13 (http://support.automation.siemens.com/WW/view/de/49948856) im Kapitel Energie sparen mit PROFIenergy. Zusätzlich stehen im Internet Applikationsbeispiele (http://support.automation.siemens.com/WW/view/de/41986454) zu Verfügung.

  • Seite 35: Betriebsart Di

    PROFIenergy 8.2 Betriebsart DI Betriebsart DI Anzeige Wenn keine externe Versorgungsspannung angeschlossen ist, führt ein Abschalten der Versorgungsspannungen 1U und 2U auch zum Abschalten der zugehörigen Kanalstatus- LED Qn. Verhalten bei Fehlererkennung Alle Kanäle, die sich im Pausen-Mode auf "PE_MODE_PROCEED" befinden, melden ihren Diagnosezustand wie im Produktivbetrieb.

  • Seite 36: Betriebsart Dq

    PROFIenergy 8.3 Betriebsart DQ Betriebsart DQ Anzeige Die Kanalstatus-LEDs Qn zeigen den ausgegebenen Wert an. Verhalten bei Fehlererkennung Alle Kanäle, die sich im Pausen-Mode auf "PE_MODE_PROCEED" befinden, melden ihren Diagnosezustand wie im Produktivbetrieb. Für alle Kanäle, die in einen anderen Pausen-Mode wechseln, gelten folgende Bedingungen: ●...

  • Seite 37: Betriebsart Io-Link

    PROFIenergy 8.4 Betriebsart IO-Link Betriebsart IO-Link Anzeige Ein Abschalten der Versorgungsspannung 1U führt zum Abschalten der zugehörigen Portstatus-LED Cn. Verhalten bei Fehlererkennung Alle Kanäle, die sich im Pausen-Mode auf "PE_MODE_PROCEED" und "PE_MODE_LAST_VALUE" befinden, melden ihren Fehlerzustand wie im Produktivbetrieb. Für alle Kanäle (Ports), die in einen anderen Pausen-Mode ("PE_MODE_SHUTDOWN" und "PE_MODE_SUBST_VALUE") wechseln, gelten folgende Bedingungen: ●...
  • Seite 38 PROFIenergy 8.4 Betriebsart IO-Link Hinweis Versorgungsspannungen 1U und 2U Die Versorgungsspannungen 1U und 2U sind nur modulweise abschaltbar. Wenn alle Kanäle das Abschalten in der Pause anfordern, werden die Versorgungsspannungen abgeschaltet. Kommunikationsmodul CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0) Gerätehandbuch, 10/2017, A5E32352289-AE...

  • Seite 39: Maßbild

    Maßbild Das folgende Bild zeigt das Maßbild des Kommunikationsmodul CM 4xIO-Link 4xM12 in der Front- und Seitenansicht. Bild A-1 Maßbild Kommunikationsmodul CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0) Gerätehandbuch, 10/2017, A5E32352289-AE...
