Grundlagen zur Elektromagnetischen Verträglichkeit
2.1 Überblick über mögliche Störeinwirkungen
Einleitung
SIMATIC Produkte und ihre Komponenten sind für den Einsatz in industrieller Umgebung
entwickelt worden und erfüllen die gesetzlichen EMV-Anforderungen (EMV -
Elektromagnetische Verträglichkeit). Vor der Installation Ihrer Steuerung müssen Sie
dennoch eine EMV-Planung durchführen, um mögliche Störquellen zu erfassen und in Ihre
Betrachtungen einbeziehen.
Elektromagnetische Verträglichkeit
Die elektromagnetische Verträglichkeit beschreibt die Fähigkeit eines elektrischen Geräts, in
seiner vorgegebenen elektromagnetischen Umgebung fehlerfrei zu funktionieren. Dabei wird
weder die Umgebung noch das elektrische Gerät selbst in unzulässiger Weise beeinflusst.
Mögliche Störeinwirkungen
Elektromagnetische Störungen wirken auf unterschiedliche Wege in das
Automatisierungssystem ein. Im Folgenden sind die wichtigsten Störungen und ihre
Ursachen aufgeführt:
● Elektromagnetische Felder, die direkt auf das System einwirken
● Störungen, die über Bussignale (z. B. PROFINET) eingekoppelt werden
● Störungen, die über die Prozessverdrahtung einwirken
● Störungen, die über Stromversorgung und/oder Schutzerde in das System gelangen

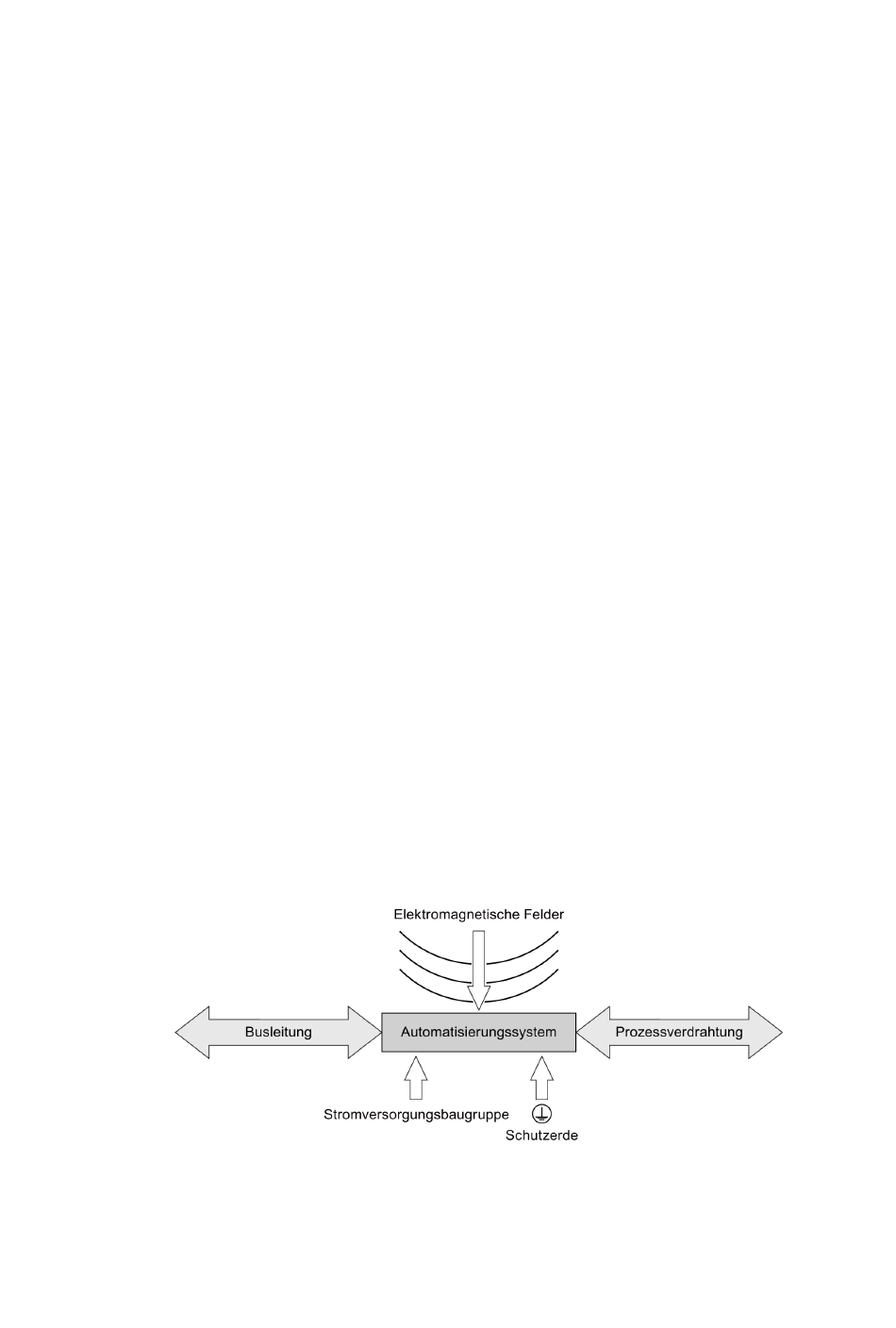

Das folgende Bild zeigt die möglichen Wege elektromagnetischer Störungen.
Bild 2-1
Steuerungen störsicher aufbauen
Funktionshandbuch, 06/2014, A5E03461485-AB
Elektromagnetische Störeinwirkungen
