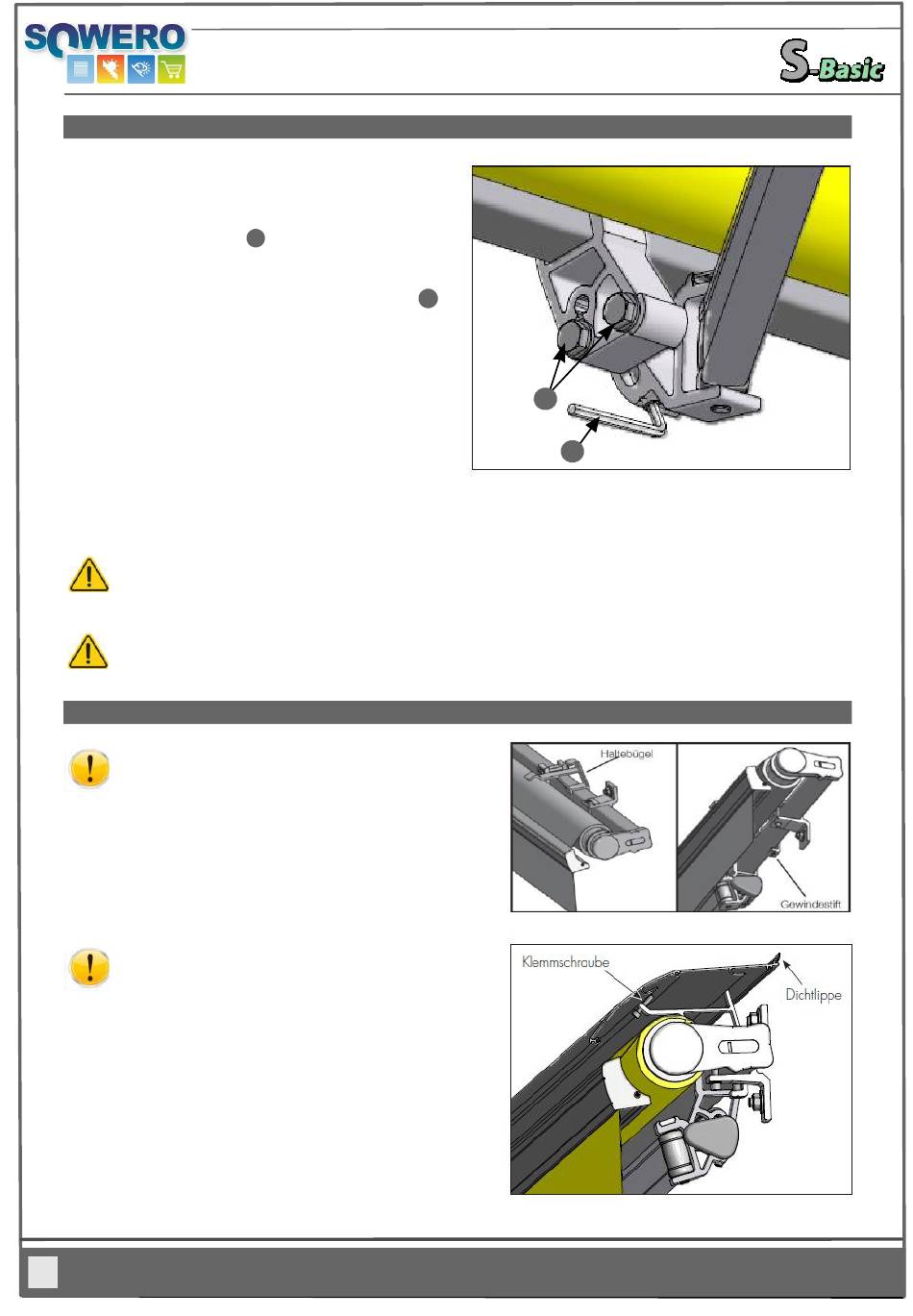

3.3 NEIGUNG DER GELENKARME EINSTELLEN - MARKISENNEIGUNG EINSTELLEN:
VERSTELLEN DER ARMNEIGUNG:
•
Markise etwa zur Hälfte ausfahren.
•
Abdeckkappen am Armhalter entfernen.
•
die beiden Muttern
SW 19 etwas lockern.
•
Arm durch leichtes Anheben entlasten
die Neigung durch Drehen des Gesindestifts
•
mittels Inbusschlüssel SW 5 einstellen
DREHEN IM UHRZEIGERSINN >
GELENKARM HEBT SICH
DREHEN GEGEN UHRZEIGERSINN >
GELANKARM SENKT SICH
In der gelieferten Ausführung ist die Neigung der Markise von 5° bis 35° variabel einstellbar.
Für steilere Neigungen (35° bis 60°) ist die hintere Verschraubung SW19 zu entfernen und die Schraube
M12x90 mm in die oberste Bohrung am Armhalter zu positionieren.
Markise vorne am Ausfallprofil während dieser Arbeiten
Nach Abschluss der Neigungseinstellung alle Schraubenverbindungen fest anziehen und die Abdeckungen
am Armhalter anbringen.
3.4

MONTAGE REGENSCHUTZDACH

BEI REGENSCHUTZDACH:
Die Haltebügel vor der Montage der Anlage auf das
Montagerohr schieben und mit dem Gewindestift an
der Unterseite verklemmen.
Nach der erfolgten Montage der Anlage das
Regenschutzdach mit den beiden Nuten von vorne
in die Haltebügel einschieben und seitlich ausrichten.
Die flexible Dichtlippe zur Wand hin muss nach oben
zeigen damit das Regenwasser nicht hinter die
Markise läuft. • Klemmschrauben mittels Inbus-
schlüssel SW 5 anziehen. • Seitenteile des
Regenschutzdaches mit den Kreuzschlitzschrauben
seitlich in den Schraubsicken des Profils befestigen.
