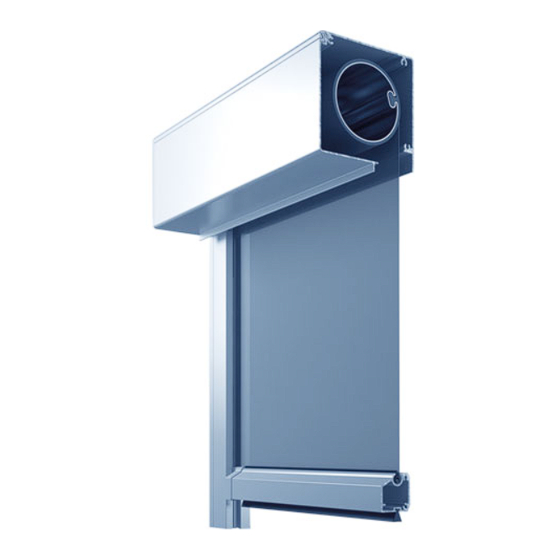

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG VOR MONTAGE UND GEBRAUCH SORGFÄLTIG LESEN UND ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN! Egerlandstraße 4 D-86476 Neuburg a. d. Kammel Tel. 08283 / 998950 Fax. 08283 / 998954 info@sowero.de...
-
Seite 2: Inhaltsverzeichnis
6.3 Instandsetzung und Reparatur Seite 16 7.0 Nach der Montage 7.1 Einweisung Funktionsweise Seite 17 7.3 Übergabe Seite 17 7.3 Demontage und Entsorgung Seite 17 8.0 Anhang ab Seite 18 - 1 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 3: Sicherheitshinweise / Allgemein
Windgeschwindigkeit von entscheidender Bedeutung. In solchen Situationen ist immer die Rücksprache mit einem Fachplaner erforderlich. Bei einer freistehenden Anlage (z. B. Montage zwischen Pergolamarkisensteher oder einer Terrassenüberdachung, etc… ) beträgt die maximale Windeinsatzempfehlung 28 km/h. - 2 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... - Seite 4 Garantie- und Gewährleistungsansprüche. Für Folgeschäden und Folgekosten übernimmt die Firma SOWERO GmbH keine Haftung. Bestimmungsgemäße Verwendung Die SOWERO VS-ZIP Senkrechtmarkise dient als außenliegender Sonnenschutz für senkrechte Beschattungssituationen und ist ausschließlich für diesen Verwendungszweck konstruiert. Die in dieser Anleitung beschriebenen Produkte dürfen nur für ihren ursprünglichen Verwendungszweck eingesetzt werden.
- Seite 5 Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes). Die beiliegenden Montage- und Einstellanleitungen des Motor-, Schalter- und Steuerungsherstellers sind zu beachten. - 4 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten...
-
Seite 6: Vorbereitung Installation Und Montage
Bestellung übereinstimmt. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Ebenso ist die Firma SOWERO bei Beschädigungen bzw. fehlenden Bauteilen schriftlich und zwingend vor der Montage zu informieren. Der Monteur ist für die korrekte Wahl des Befestigungsmaterials und für die Einhaltung der Verarbeitungsvorschriften des Befestigungsmaterialherstellers... -
Seite 7: Führungsschienen / Befestigungsarten
Mit ungebohrten Führungsschienen Bohren Sie die Löcher für die Befestigung Führungsschienen nach vorgegebenen Bohrbild gemäß nebenstehenden Übersicht. Der Abstand zwischen zwei Bohrungen darf nicht größer als das angegebene Maß sein. - 6 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... - Seite 8 Ankerstange unterbricht die Wärmebrücke. Das justierbare System ist für Befestigungen im WDVS und nicht tragendenden Schichten von 45 bis 180 mm Dicke geeignet. Der Fischer TherMax 8 hält mittlere Lasten in Beton, Porenbeton und Mauerwerk aus Loch- und Vollstein. - 7 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten...
-
Seite 9: Aufstecken Der Führungsschienen
Kasten zusätzlich mit den Schienen zu verschrauben. Ohne die Verschraubung von Kasten und Führungsschienen kann sich der Kasten bei starken Windböen vom Baukörper lösen. Die Blendkappenzapfen jeweils mit einer Schraube (5,4 Führungsschienen befestigen. - 8 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 10: Maßhaltigkeit Und Lage Bohrlöcher
Verdrehung des Kastens über die Schienen. Hier besteht die Gefahr, dass die Lagerschalenzapfen abbrechen. Abgesehen von daraus resultierenden schwerwiegenden Beschädigung VS-ZIP Senkrechtmarkise besteht hohe Verletzungsgefahr für die Monteure. - 9 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 11: Montage Und Befestigung Senkrechtmarkise
Klemmhalter. Bei Kastengrößen ab 105 hängen Sie das Element ggf. in die Wandhalterungen ein. Nach dem Verschrauben Schutzfolie abziehen (bei kühler und sonnengeschützter Lagerung jedoch spätestens nach 3 Monaten). - 10 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 12: Inbetriebnahme Elektromotor
4.0 Inbetriebnahme Elektromotor Die Motoren und Handsender unseres VS-ZIP Senkrechtmarkise sind werksseitig bereits eingestellt bzw. programmiert und betriebsbereit im Element eingebaut, sodass das Element nach erfolgter Montage gleich bedient werden kann. Auf den nächsten Seiten erhalten Sie eine Übersicht, welche Einstellungen bei den Antrieben möglich sind. -
Seite 13: Motoren Mit Schalterbedienung Und Elektronischen Endlagen
Einstellung Endlagen: über Wand- oder Handsender Werkseitige Einstellung: Endlagen einstellt Elektrischer Anschluss: Bedienungsanleitung: Paralleler Anschluss: Der Antrieb kann parallel verkabelt werden. In diesem Fall die Maximallast der Anschlussstelle beachten. - 12 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 14: Bedienung
Bei Kontakt mit Tauwasser, Regen oder Schnee kann das Produkt bei niedrigen Temperaturen (< 4° C) festfrieren. Bei Vereisung Produkt nicht bedienen! Nach dem Abtauen ist eine Bedienung wieder möglich. Automatikbetrieb im Winter (< 4° C) abschalten! - 13 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... - Seite 15 Absturz des Elementes führen. Keine Fixierung Behangs vornehmen, keine manuellen Kräfte (Hochschieben, Herunterziehen) sowie keine zusätzliche Gewichte anhängen. Kein Festhalten am Produkt oder Anlehnen von Personen oder Gegenständen an das Produkt. - 14 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten...
-
Seite 16: Wartung Und Reparatur
Das Element ist nicht Ausrichtung gemäß Punkt 3.1 prüfen und richtig ausgerichtet. ggf. korrigieren Technisch bedinge Falten Siehe hierzu Richtlinie zur Beurteilung von / Wellen konfektionierten Markisentüchern des ITRS e. V. - 15 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 17: Instandhaltung, Pflege Und Wartung
6.3 Instandsetzung und Reparatur Durch unsachgemäße Reparatur können Personen- oder Sachbeschädigungen verursacht werden. Wenden Sie sich bei eventuellen Beschädigungen bitte erstrangig an die Firma SOWERO oder lassen Sie die Reparatur von einer qualifizierten Fachperson durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen nur Original Ersatzteile verwendet werden. -
Seite 18: Nach Der Montage
Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt umweltgerecht gemäß den geltenden, nationalen und örtlichen Vorschriften. - 17 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 19: Anhang
Das Produkt erfüllt bei bestimmungsgemäßer Verwendung die wesentlichen Eigenschaften die in der nachfolgenden Normen festgelegt sind: Wesentliche Merkmale / Leistung Norm Windwiderstandsklasse: 0 n. v. Angaben zum Windwiderstand lt. Montage- Bedienungsanleitung Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2022 - 18 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten... -
Seite 20: Konformitätserklärung
Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe Hersteller: SOWERO GmbH Egerlandstr. 4 86476 Neuburg an der Kammel DEUTSCHLAND Tel.: +49 (0) 8283 998950 Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2022 - 19 - Copyright © SOWERO GMBH 2022 – Änderungen vorbehalten...
