Sowero S-Basic Montage- Und Bedienungsanleitung

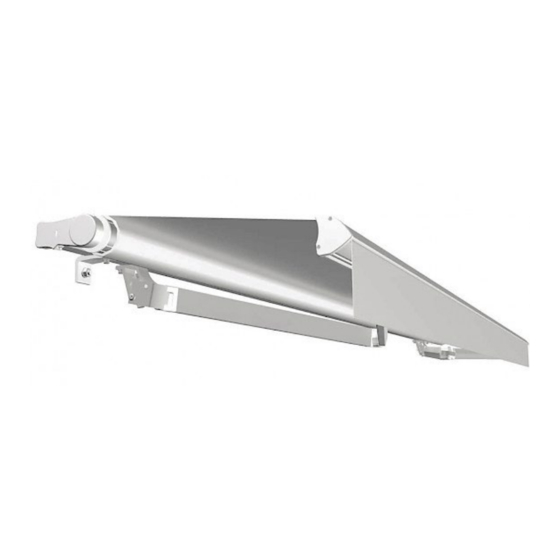

Offene gelenkarmmarkise
Vorschau ausblenden
Andere Handbücher für S-Basic:
- Montage- & bedienungsanleitung (14 Seiten) ,
- Montage- und bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Sowero S-Basic
Inhaltszusammenfassung für Sowero S-Basic
- Seite 1 Offene Gelenkarmmarkise MONTAGE UND BEDIENUNGSANLEITUNG SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d. Kammel Tel. 08283 / 998950 Fax. 08283 / 998954 info@sowero.de Vers. 06.2020...
-
Seite 2: Inhaltsverzeichnis
4. Anschluss Elektromotor 4.1 Inbetriebnahme Funkmotor 5. Bedienungsanleitung 5.1 Reinigung und Pflege 5.2 Automatik Wind und Sonnensteuerung 5.3 Bedienung Motor mit Nothandkurbel 5.4 Zubehör 6. Produktkennzeichnung CE – Leistungserklärung Konformitätserklärung Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 2... -
Seite 3: Erklärung Der Hinweise
Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur oder Nutzer. 1.2 Allgemeine Sicherheitshinweise Die SOWERO GmbH Markise S-Basic / S-Multiline ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für beteiligte Personen entstehen. -
Seite 4: Montage
Der ausführende Monteur trägt die Verantwortung und Haftung für die richtige Auswahl und die Handhabung des zur Verwendung kommende Montagematerials. Wie Befestigungsschrauben, Klebedübel etc.. Hierbei sind die Vorgaben der DIN EN 13561 und der Hersteller der Befestigungsmaterialien einzuhalten. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 4... - Seite 5 Klasse 3 6 (nach Beaufort-Skala) 38 – 48 km/h Einstufung der Markise S-Basic / S-Multiline Ausführung / Ausfall 1500 mm 2000 mm 2500 mm 3000 mm 3500 mm Windklasse Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 5...
- Seite 6 Montage und Bedienungsanleitung S-BASIC / S-MULTILINE 2.4 Montagearten – Anbausituationen Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 6...
-
Seite 7: Anbringungshöhe Und Position Der Konsolen
Die Markise muss immer vollständig ausgefahren werden. Ansonsten können sich Wassersäcke bilden, die zur Beschädigung der Markise führen können. Nebenstehende Darstellung der Anlagenhöhe in Abhängigkeit von Ausfall und Neigung Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 7... - Seite 8 Montage und Bedienungsanleitung S-BASIC / S-MULTILINE Erforderliche Mindestanzahl der Konsolen: In den nachstehenden Tabellen sind die Anzahl an standardmäßig mitgelieferten Konsolen für die Montage der S-Basic / S-Multiline-Markise mit Wand- oder Deckenkonsolen auf druckfestestem Untergrund Beton und mit den Konsolenplatten definiert.
-
Seite 9: Befestigungstechnik
Befestigungstechniker zu Rate zu ziehen. Die Reduktion der Dübel Kräfte kann durch Erhöhung der Konsolenanzahl in Arm nähe oder durch den Einsatz der Konsolenplatten (wie nebenstehend gezeigt) erreicht werden. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 9... -
Seite 10: Markisenfixierung Markise Einhängen
80 kg. Die Markise mit Trag Rohr von vorne in die Konsole einschieben. Die Befestigungsschrauben am Gewinde leicht einfetten und von unten in die Bohrungen stecken, mittels Vierkantmutter sichern. Die Markise seitlich ausrichten. Alle Befestigungsschrauben fest anziehen. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 10... -
Seite 11: Inbetriebnahme
3.1 Mit Kurbelantrieb Achtung: Das Kurbelgetriebe der Markise S-Basic / S-Multiline besitzt keinen Endanschlag. Das verkehrte aufwickeln des Tuches kann zu Fehlfunktionen oder Beschädigungen des Tuches führen. Handkurbel in die Getriebeöse einhängen und Markise ausfahren bis das Tuch entspannt ist. Durch kurzes zurückdrehen wird die beste Tuchspannung erreicht. - Seite 12 Bestimmungen hinsichtlich behinderter Personen entspricht (vorzugsweise weniger als 1,30 m) Inbetriebnahme bei Funkbedienung Bei Ausstattung der Markise mit Funkbedienung muss zuerst der Handsender an den Funkempfänger eingelernt werden. Siehe Seite Punkt 4.1 Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 12...
-
Seite 13: Neigung Der Gelenkarme Einstellen - Markisenneigung
Drehen gegen Uhrzeigersinn = Arm senkt sich Drehen im Uhrzeiger sinn = Arm hebt sich Einseitig die Neigung nicht mehr als 10 ° verändern. Arme abwechselnd links und rechts verstellen. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 13... -
Seite 14: Montage Regenschutzdach
Wand hin muss nach oben zeigen, damit das Regenwasser nicht hinter die Markise läuft. •Klemmschrauben mittels Inbusschlüssel SW 5 anziehen• Seitenteile des Regenschutzdaches mit den Kreuzschlitzschrauben seitlich in den Schraubsicken des Profils befestigen. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 14... - Seite 15 Um spätere Rückfragen oder Anregungen zum Produkt zu erleichtern, sollten die Produktdaten durch den Fachbetrieb dokumentiert werden. Produktbezeichnung: S-Basic S-Multiline SOWERO Auftragsnummer: Montagedatum: Übergabe von / am (Unterschrift Fachhändler) Bemerkungen: Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 15...
-
Seite 16: Anschluss Elektromotor
Lagerplatte der Markise verschraubt. Das Anschlusskabel ist ca. 2,5 Meter lang. Wir empfehlen den Anschluss über eine Verteilerdose zum Netzanschluss im Gebäude zu verbinden. Anschluss Motor mit Schalterbetrieb: Änderung der Drehrichtung durch Vertausch der Leitung schwarz braun Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 16... - Seite 17 Montage und Bedienungsanleitung S-BASIC / S-MULTILINE Anschluss Motor mit Funkbedienung: Wenn Sie die Markise S-Basic / S-Multiline mit Funkbedienung bestellt haben, erhalten Sie als Zubehör die Steckverbindung STA3 und STAK3 sowie den Funkempfänger mit Handsender lose mitgeliefert. Der Stecker STA3 wird mit dem Anschlusskabel des Motors verbunden und der Stecker STAK3 mit der Netzzuleitung 230 V, zwischen STAK3 und STA3 wird der Funkempfänger installiert!
- Seite 18 Programmiertaste P2 an der Steuerung kurz drücken, Antrieb piepst einmal und dreht kurz links-rechts AB-Taste an der Steuerung kurz drücken, Antrieb piepst dreimal und dreht kurz links- rechts Drehrichtung geändert Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 18...
-
Seite 19: Legende Zur Bedienung Des Handsenders
Nach dem Anlernen des Handsenders kann die Markise sofort bedient werden. Die Endanschläge und Abschaltpunkte des Motors sind werksseitig bereits eingestellt. Achten Sie dabei unter 5.3 auf die Vorgaben erster Probelauf. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 19... - Seite 20 Prüfen Sie die Markise regelmäßig auf Anzeichen von Verschleiß, Lockerungen oder Beschädigungen oder sonstiger Funktionsstörungen. Sollten Sie derartiges feststellen, veranlassen Sie unverzüglich eine Instandsetzung oder kontaktieren Sie den Service des Herstellers. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 20...
-
Seite 21: Reinigung Und Pflege
Hersteller keine Gewährleistung, da in diesem Fall ein Nachweis über die richtige Funktion und richtig eingestellten Schwellenwert nicht erbracht werden kann. Dies entsprechend zu überwachen unterliegt ausschließlich dem Verantwortungsbereich des Nutzers der Markise! Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 21... -
Seite 22: Bedienung Motor Über Nothandgetriebe
Solarzelle erhält und die Signale an den Motor per Funk überträgt. Zur Nutzung der Steuerung muss diese mit bereits vorhandenen und eingelernten Handsender verbunden werden. Montieren Sie die Steuerung so nahe wie möglich an der Markise! Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 22... - Seite 23 Achtung: Im Winter und bei Frostgefahr muss zumindest die Sonnenüberwachung ausgeschaltet werden. Ansonsten können schwerwiegenden Beschädigungen an der Markise entstehen! Mini Handsender Optional kann die Markise mit einem Minihandsender CX-420 ausgestattet werden. CX-420 Mini – Handsender Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 23...
- Seite 24 - rechts Am Mini - Handsender Gleichzeitig Auf und Stopptaste am Minihandsender drücken, Antrieb piepst dreimal und dreht kurz links - rechts Anlernen des neuen Senders abgeschlossen Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 24...
- Seite 25 Montage und Bedienungsanleitung S-BASIC / S-MULTILINE 6. Produktkennzeichnung SOWERO GmbH Egerlandstr. 4 86476 Neuburg a.d. Kammel Gelenkarmmarkise EN 13561 Markise für die Verwendung im Außenbereich Windwiderstand: Klasse 2 Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 25...
- Seite 26 Bei Montage auf Druckfestem Untergrund ungerisssen B25/C20 Der zum Auftrag gehörige Lieferschein, auf welchem die Produktspezifischen Windwiderstandsklassen pro Position angedruckt sind, stellt eine Ergänzung zu dieser Leistungserklärung dar. Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 26...
- Seite 27 Das Produkt erfüllt bei bestimmungsgemäßer Verwendung die wesentlichen Eigenschaften die in den folgenden Normen festgelegt sind: Harmonisierte Norm: EN 13561 Markisen -Leistungs- und Sicherheitsanforderungen Thomas Mattausch Geschäftsführer Neuburg a. d. Kammel, Juni 2020 Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 27...
- Seite 28 Anhang I Nr. 1.5.1 der Maschinenrichtlinie 2006/42/EG sichergestellt. Hersteller: SOWERO GmbH Egerlandstraße 4 86476 Neuburg a.d. Kammel Germany Bevollmächtigter für die technische Dokumentation: Thomas Mattausch Thomas Mattausch Geschäftsführer Neuburg a.d. Kammel Juni 2020 Copyright © SOWERO GmbH 2020 – Änderungen und Druckfehler vorbehalten Seite: 28...
