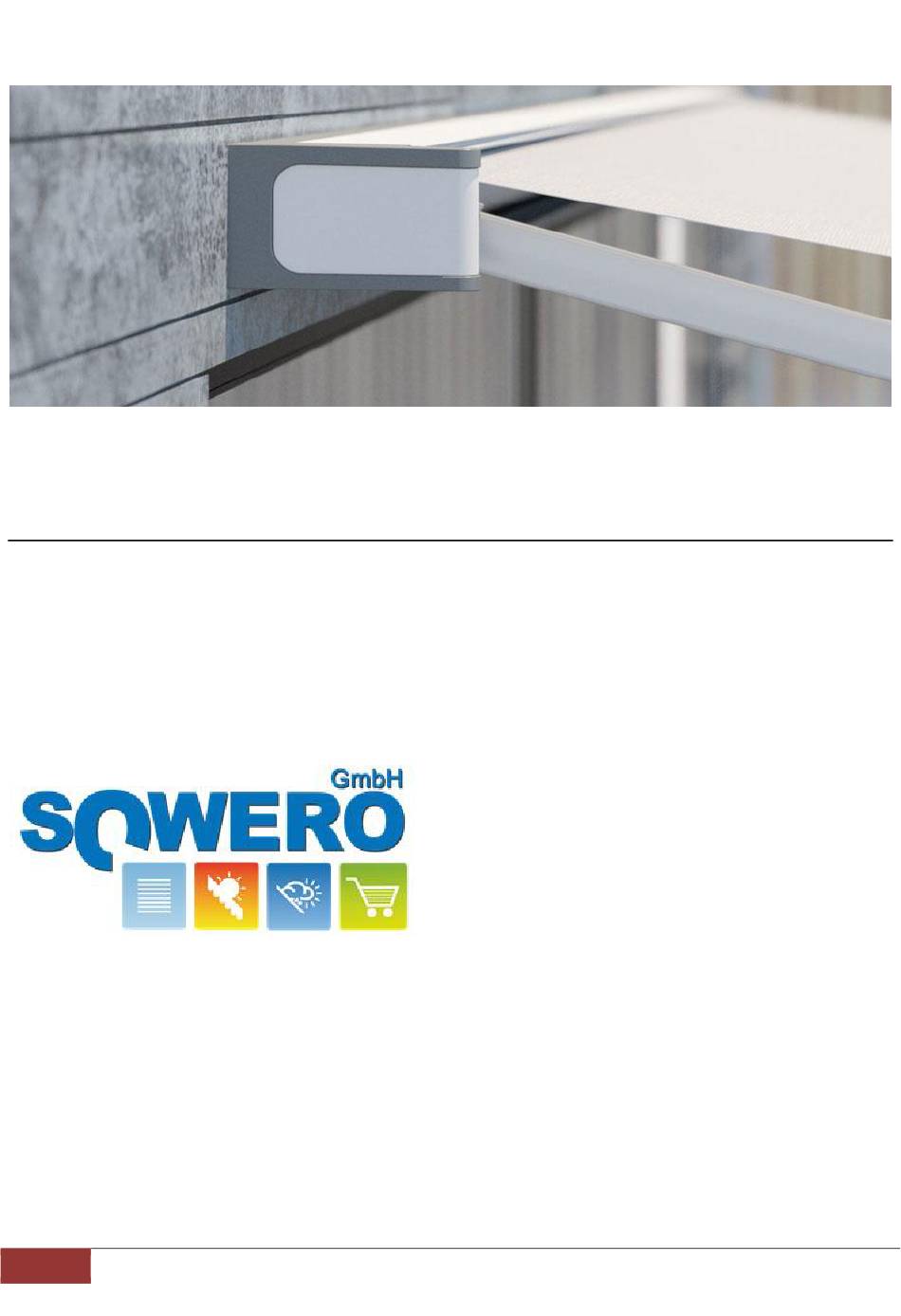

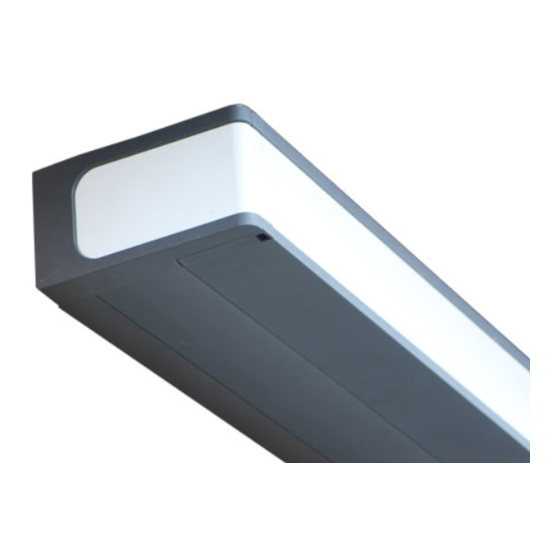

- Seite 1 Vollkassettenmarkise K-DESIGN Montage - und Bedienungsanleitung SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d.Kammel Service Hotline: 08283 / 998952 Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
-
Seite 2: Inhaltsverzeichnis
4.1 Allgemeine Sicherheitshinweise für die Bedienung 4.2 Bedienung der Markise über Schalter oder Handsender 4.3 Reinigung und Pflege 4.4 Wind - und Sonnensteuerung 5.0 Produktkennzeichnung CE Technische Änderungen vorbehalten ! Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... -
Seite 3: Sicherheitshinweise, Warnhinweise Und Informationen Für Die Montage
Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur 1.2 Allgemeine Sicherheitshinweise Die SOWERO Markise K-DESIGN ist nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen. -
Seite 4: Montage
Bei wesentlichen Abweichungen, die eine sichere Befestigung der Markise in Frage stellen, sind der Anlagenhersteller oder ein Fachmann für Befestigungstechnik zu Rate zu ziehen. Die Nichtbeachtung kann zu einem Absturz der Markise führen und die Gesundheit von Personen gefährden. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... -
Seite 5: Windwiderstandsklassen
Nach CE und DIN EN 13561 wir die Belastbarkeit der Markise in Windwiderstandsklassen eingeteilt. Bei Montage auf druckfestem Untergrund Beton ungerissen C20/C25 (B25) ist die Markise K-DESIGN in die Windwiderstandsklasse 2 eingestuft und geprüft. D.H. Bei höheren Belastungen muss die Markise eingefahren werden. -
Seite 6: Montagesituation Wandmontage
Wärmedämm-Verbundsystem stellt der Fischer Thermax dar. Hinweise und Infos über geeignetes Montagematerial bei Montage auf Vollwärmeschutz und sonstigen Dämmungen erhalten Sie beim Markisenhersteller oder über qualifizierte Befestigungstechniker ! 2.5 Montagesituation Wandmontage Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... - Seite 7 Für Montage auf Untergrund Beton bis maximaler Ausfall 310 cm 5 Stck Bohrungen 28 x 14 mm < Wandkonsole 660er Für Montage ab Ausfall 310 cm und andere Montageuntergründe 9 Stck Bohrungen 28 x 14 mm Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
-
Seite 8: Richtige Positionierung Der Konsolen
Mindestabstand von 55 mm betragen muss ! Bei der Konsole 360er gilt diese Vorgabe bei X –Wert kleiner 24 cm und bei Konsole 660er bei X-Wert kleiner 39 cm ! Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... -
Seite 9: Befestigung Anbringungshöhe - Montagehöhe
Einschränkungen in der Benutzung sind in der Bedienungsanleitung defniert. Erforderliche Mindestanzahl der Konsolen K-DESIGN: Für de Montage auf Betonuntergrund C20/25 (B25) (druckfest) wird die Markise grundsätzlich mit 2 Konsolen montiert. Ab einem Ausfall von 310 cm mit der 660er Wandkonsole – Siehe Seite 7: 2.8 Bohren und Verschrauben der Konsolen... -
Seite 10: Markisenfixierung Und Einhängen
Konsolen einhängen. • Markise nach hinten drücken und nach unten absenken. i Nur bei richtiger Positionierung hält die Markise selbständig, muss aber noch gesichert werden. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... - Seite 11 Abdeckprofl/-profil nach vorne in Richtung Einscharnierung ziehen und nach oben einclipsen. Aufgrund unterschiedlicher Beschichtungsdicken der Profile kann es erforderlich sein, dass zuvor beschriebene Einclipsen unter zu Hilfenahme eines Holzklotz / Kunststoffblock und Hammer durchzuführen. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
-
Seite 12: Inbetriebnahme Der Markise
Die Aus- und Einfahrbegrenzung ist werkseitig eingestellt. Bei Änderungen muss gem. Anleitung ein genauer Programmmodus befolgt werden (siehe beigefügte Motorenbeschreibung). Für Probeläufe wenn möglich Prüfkabel zu benutzen (keine Automatisierung etc.) und die Markise muß sich im Blickbereich des Bedieners befinden. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... -
Seite 13: Inbetriebnahme Mit Schalterbedienung
Flucht einfahren und nicht am Markisengehäuse streifen bzw. verklemmen. In diesem Fall darf die Markise nicht weiter bedient werden – Gelenkarme müssen nachjustiert werden kontaktieren Sie den für das weitere Vorgehen den Service des Herstellers. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... - Seite 14 Prüfen Sie die Wickelrichtung des Stoffes. Der Markisenstoff muss immer über die Oberseite der Wickelwelle aufwickeln. Sollte der Stoff umgekehrt aufwickeln Markise stoppen. Die Markise darf nicht weiter bedient werden. Kontaktieren Sie für das weitere Vorgehen den Service des Herstellers . Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
-
Seite 15: Neigung Der Markise Einstellen
Armen durchgeführt werden. Die Neigungsveränderung pro Seite sollte in einem Arbeitsgang nicht mehr als 5° betragen. Ansonsten besteht die Gefahr der Verformung der Kassette. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... -
Seite 16: Übergabe Anlage Von Monteur An Nutzer
Auch hat der Monteur die Pflicht dem Anwender über ein schriftliches Abnahmeprotokoll die Montage zu dokumentieren. Hierbei ist der tatsächliche Montageuntergrund zu nennen, eine Liste des verwendeten Montagematerials und die exakte Einstufung der daraus resultierenden Windklasse ! Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... - Seite 17 K-DESIGN Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
-
Seite 18: Bedienungsanleitung
Durch Sonneneinstrahlung und bei Motorbetrieb können sich Anlagenoberflächen bzw. einzelne Gelenkarmmarkisen-Bauteile stark erwärmen, was bei direkter Berührung zu Verbrennungen führen kann. Gelenkarmmarkisen dürfen längere Zeit nicht unbeaufsichtigt benutzt werden und sollten abends und vor einer Abwesenheit eingefahren werden. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... - Seite 19 Sachschäden entstehen! Kontaktieren Sie bei Funktionsstörungen der Gelenkarmmarkise in jedem Fall den Service des Herstellers. Handsender dürfen nicht der Feuchtigkeit oder Regen ausgesetzt werden. Dies führt zum Defekt des Handsenders. Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
-
Seite 20: Bedienung Ein - Und Ausfahren Der Markise
Hersteller keine Gewährleistung, da in diesem Fall ein Nachweis über die richtige Funktion und richtig eingestellte Schwellenwerte nicht erbracht werden kann. Dies entsprechend zu überwachen unterliegt ausschließlich dem Verantwortungsbereich des Nutzers der Markise ! Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... -
Seite 21: Produktkennzeichnung
5.0 Produktkennzeichnung Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH... - Seite 22 Das Produkt erfüllt bei bestimmungsgemäßer Verwendung die wesentlichen Eigenschaften die in den Folgenden Normen festgelegt sind: Harmonisierte Norm: EN 13561 Markisen – Leistungs-und Sicherheitsanforderungen Thomas Mattausch Geschäftsführer Neuburg a.d. Kammel ,JULI 2017 Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
- Seite 23 Anhang I Nr. 1.5.1 der Maschinenrichtlinie 2006/42/EG sichergestellt. Hersteller: SOWERO GmbH Egerlandstrasse 4 D-86476 Neuburg a.d.Kammel – Germany Bevollmächtigter für die technische Dokumentation: Thomas Mattausch Thomas Mattausch Geschäftsführer Neuburg a.d. Kammel ,Juli 2017 Montageanleitung Markise K_DESIGN / 07-2017 / copyright © SOWERO GmbH...
