Sowero S-MAJOR Montage- Und Bedienungsanleitung

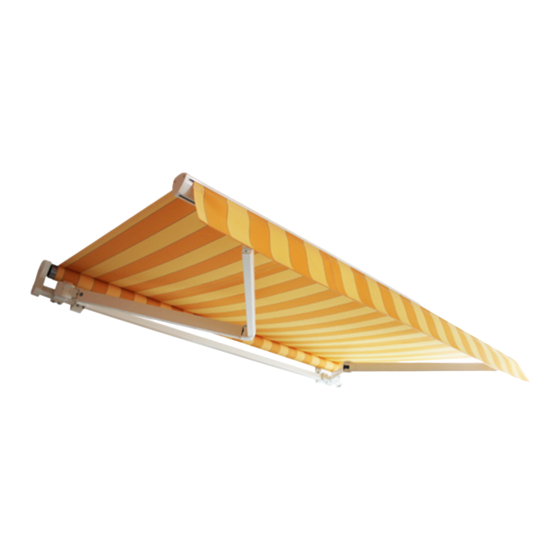

Offene gelenkarmmarkise
Verwandte Anleitungen für Sowero S-MAJOR
Inhaltszusammenfassung für Sowero S-MAJOR
- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG VOR MONTAGE UND GEBRAUCH SORGFÄLTIG LESEN UND ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN! Egerlandstraße 4 D-86476 Neuburg a. d. Kammel Tel. 08283 / 998950 info@sowero.de...
-
Seite 2: Inhaltsverzeichnis
6.0 Wartung und Reparatur 6.1 Problembehebung 6.2 Instandhaltung, Pflege und Wartung 6.3 Instandsetzung und Reparatur 7.0 Nach der Montage 7.1 Einweisung Funktionsweise 7.2 Übergabe 7.3 Demontage und Entsorgung 8.0 Anhang - 1 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 3: Sicherheitshinweise / Allgemein
Klasse 1 4 (nach Beaufort-Skala) 20 – 28 km/h Klasse 2 5 (nach Beaufort-Skala) 29 – 38 km/h SOWERO Markisen und Komponenten sind nach den Bestimmungen der Norm DIN EN 13561 konstruiert und gefertigt. ACHTUNG: Windwiderstandsklasse CE-Aufkleber entspricht Windwiderstandsklasse des Produktes. Dies gibt die max. mögliche Belastung an, nicht jedoch tatsächliche... - Seite 4 Pflege und Wartung des Produktes. Lesen und Handhabung der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der offenen Gelenkarmmarkise S-MAJOR mit dem Inhalt der Montageanleitung vertraut. Für die Sicherheit von Personen ist es wichtig die Anweisungen zu befolgen.
- Seite 5 Motoreinstellung erfolgt gemäß beigefügter Einstellanleitung. Grundlegende Sicherheitsmaßnahmen Halten Sie sich bei der Montage und Installation der SOWERO S-MAJOR an die Anweisungen und Warnhinweise der Montageanleitung. Führen Sie die Montage besonders bei großen Elementen, mit mindestens zwei Personen durch.
-
Seite 6: Vorbereitung Installation Und Montage
Bestellung übereinstimmt. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Ebenso ist die Firma SOWERO GmbH bei Beschädigungen bzw. fehlenden Bauteilen schriftlich und zwingend vor der Montage zu informieren. 2.2 Montagehilfsmittel / Werkzeug Maßband / Meterstab... -
Seite 7: Montagearten
Bitte beachten Sie, dass bei einer Dachsparrenmontage durchgehende Dachsparren verwendet werden dürfen. Dachsparren unterhalb einer Gaube oder Dachsparren eines Walm- bzw. ca. 243 mm Toskanadaches dürfen nicht als Montagepunkt verwendet werden. - 6 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 8: Vorbereitung Und Positionierung Der Markise
Die Verschraubungen (3 St. pro Dachsparrenhalter) sollten hierbei auch unbedingt mit passenden Einpressdübeln (03) unterlegt werden. Die Schrauben um die Konsolen (04) mit dem Dachsparrenhalter verbinden sind standardmäßig im Lieferumfang enthalten. - 7 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 9: Untergrund Prüfen
Sie am späteren Montageort eine lange Richtlatte anlegen um eventuelle Unebenheiten ausfindig zu machen. Wichtig: Die Konsolen müssen zwingend auf einer Achse montiert werden um spätere Funktionsstörungen Anlage vermeiden. - 8 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 10: Montage Und Befestigung S-Major Offene Gelenkarmmarkise
Konsolenpositionen übertragen. Hierbei die Konsolen mit Hilfe der Wasserwaage ausrichten. Die Konsolen müssen zueinander fluchten. Nehmen Sie hierzu eine Richtlatte / Schlagschnur und die Wasserwaage zur Hilfe. - 9 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 11: Bohren Der Löcher Zur Befestigung Der Konsolen
Beschädigungen führen kann. Anschließend die Sicherungsschrauben von unten in die Bohrung stecken und mittels Mutter sichern. Vor dem anziehen der Schrauben muss die Markise noch abschließend ausgerichtet werden. - 10 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 12: Montage Regenschutzdach
Bauteil seitlich rausziehen. Anschließend in der passenden Position wieder einschieben (sodass das Tuch hiermit nicht in Berührung kommt) und die beiden Schrauben wieder anziehen. - 11 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 13: Inbetriebnahme Elektromotor
2. Fahren Sie die Anlage komplett ein. Prüfen Sie ob das Ausfallprofil oben selbstständig abschaltet. Wenn die Markise oben weiter läuft sofort manuell über Schalter oder Sender stoppen. Wenn die offene Gelenkarmmarkise S-MAJOR entweder oben oder unten oder in beiden Richtungen nicht selbstständig stoppt, sind die Endlageneinstellungen gelöscht. Dies kann in seltenen Fällen durch Spannungsspitzen oder sonstige Störungen auftreten. -
Seite 14: Steuerung Und Sensoren Verbinden
Programmiertaste P2 an der Steuerung kurz drücken. Antrieb piepst ↑↓ einmal und dreht kurz links-rechts. AB-Taste AB-Taste an der Steuerung kurz drücken. Antrieb piepst dreimal ↑↓ und dreht kurz links-rechts. → Drehrichtung geändert. - 13 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 15: Motor Mir Wind- Und Sonnensteuerung Verbinden (Bei Auslieferung Nicht Verbunden)
Programmiertaste P2 an dem neu einzulernenden Sensor kurz ↑↓ drücken. Antrieb piepst dreimal und dreht kurz links-rechts. → Anlernen des Sonnen- und Windsensors abgeschlossen. Weitere Einstellungen entnehmen Sie bitte der beiliegenden Anleitung. - 14 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 16: Motor Mit Minihandsender Cx-420 Verbinden (Bei Auslieferung Nicht Verbunden)
→ Am Mini-Handsender: AUF- und Gleichzeitig Auf- und Stopptaste am Minihandsender drücken. ↑↓ STOPPTASTE Antrieb piepst dreimal und dreht kurz links-rechts. → Anlernen des zusätzlichen Senders abgeschlossen. - 15 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 17: Motorenübersicht
Untere Endlage: fixe Endlage Einstellung Endlagen: über Einstelltasten am Motorkopf Werkseitige Einstellung: Endlagen eingestellt Elektrischer Anschluss: Festverkabelung am Hausanschluss (siehe unten) Kabellänge: ca. 1,0 Meter Elektrischer Anschluss: Bedienungsanleitung: - 16 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 18: Motor Mit Funkbedienung
Untere Endlage: fixe Endlage Einstellung Endlagen: über Hand- / Wandsender Werkseitige Einstellung: Endlagen eingestellt Elektrischer Anschluss: Festverkabelung am Hausanschluss (siehe unten) Kabellänge: ca. 1,0 Meter Elektrischer Anschluss: Bedienungsanleitung - 17 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... - Seite 19 Untere Endlage: fixe Endlage Einstellung Endlagen: über Hand- / Wandsender Werkseitige Einstellung: Endlagen eingestellt Elektrischer Anschluss: Festverkabelung am Hausanschluss (siehe unten) Kabellänge: ca. 2,5 Meter Elektrischer Anschluss: Bedienungsanleitung - 18 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
-
Seite 20: Bedienung
Der Zugang zum Nothandgetriebe befindet sich direkt am Motorkopf des Antriebsmotors. Bei Bedarf muss der Sechskantstift in die Zugangsöffnung des Getriebes gesteckt werden. Danach kann die Markise über die Handkurbel bedient werden. - 19 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 21: Wartung Und Reparatur
Setzanweisung prüfen. Endpunkte vom Kurbelgetriebe Endpunkt des Getriebes Endpunkte am Kurbelgetriebe neu stimmen nicht falsch bzw. verstellt einstellen. Eine Anleitung hierzu erhalten Sie auf Anfrage von uns. - 20 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 22: Instandhaltung, Pflege Und Wartung
6.3 Instandsetzung und Reparatur Durch unsachgemäße Reparatur können Personen- oder Sachbeschädigungen verursacht werden. Wenden Sie sich bei eventuellen Beschädigungen bitte erstrangig an die Firma SOWERO oder lassen Sie die Reparatur von einer qualifizierten Fachperson durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen nur Original Ersatzteile verwendet werden. -
Seite 23: Nach Der Montage
Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt umweltgerecht gemäß den geltenden, nationalen und örtlichen Vorschriften. - 22 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 24: Anhang
Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 Beachten Sie hierzu bitte unsere Hinweise unter 1.0 in dieser Montage- und Bedienungsanleitung - 23 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... -
Seite 25: Konformitätserklärung
86476 Neuburg an der Kammel DEUTSCHLAND Tel.: +49 (0) 8283 998950 Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 - 24 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten... - Seite 26 Notizen - 25 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
