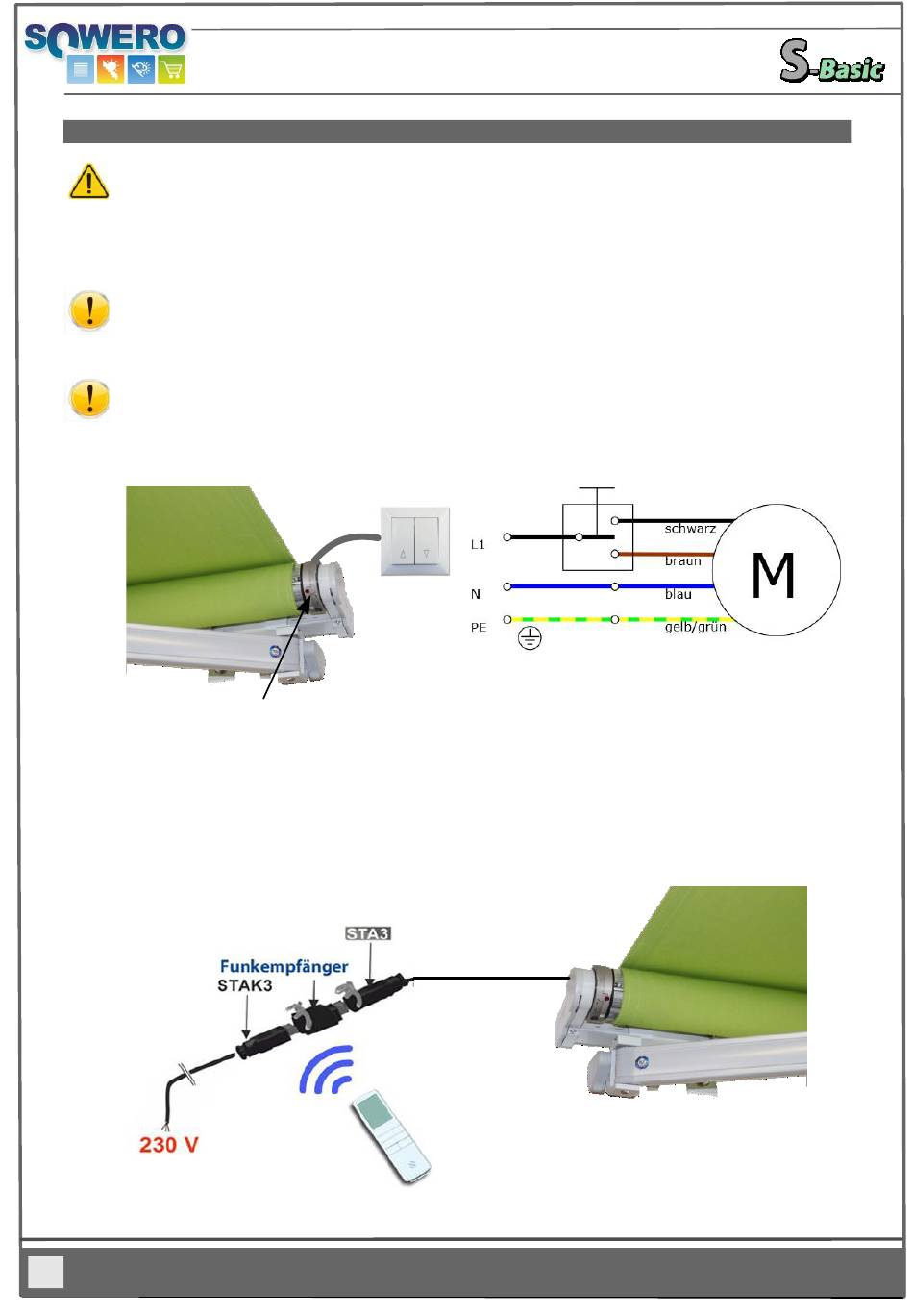

4.0 ANSCHLUSS ELEKTROMOTOR :
Achtung: Der elektrische Anschluss muss von einem zugelassenen Fachmann VDE gerecht
durchgeführt werden. Elektrische Leitungen gemäß beiliegendem Anschlußplan der Motoranleitung
anschließen. Die Markise darf nur angeschlossen werden, wenn die Angaben auf dem Typenschild mit
denen der Stromquelle übereinstimmen.
Beim Verlegen des Motorkabels ist darauf zu achten, dass keine Knicke und scharfen Kanten die
Anschlussleitung beschädigen.
Das dauerhafte Betreiben der Markise mit E-Motorantrieb über eine Steckdose ist nicht statthaft !
Markisenschalter müssen in Aus- und Einfahrrichtung gegenseitig verriegelt sein, andernfalls geht die
Endlagenprogrammierung verloren und der Motor kann beschädigt werden. Auch das betreiben von zwei
oder mehr Markisen über einen Schalter ohne Trennrelais ist nicht zulässig und führt zum Defekt des Motors.
Der Rohormotor mit Nothandkurbelzugang befindet sich in der Tuchwelle. Der Motorkopf ist seitlich an der
Lagerplatte der Markise verschraubt. Das Anschlusskabel ist ca. 2,5 Meter lang. Wir empfehlen den Anschluss
über eine Verteilerdose zum Netzanschluß im Gebäude zu verbinden.
ANSCHLUSS MOTOR MIT SCHALTERBEDIENUNG
ANSCHLUSS MOTOR MIT FUNKBEDIENUNG
Wenn Sie die Markise S-Basic mit Funkbedienung bestellt haben, erhalten Sie als Zubehör die
Steckerverbindung STA3 und STAK3 sowie den Funkempfänger mit Handsender lose mit geliefert.
Der Stecker STA3 wird mit dem Anschlußkabel des Motors verbunden und der Stecker STAK3
mit der Netzzuleitung 230 V. Zwischen STAK3 und STA3 wird der Funkempfänger installiert !
11
Copyright (c) by SOWERO GmbH 2015 Druckfehler u. techn. Änderungen vorbehalten
OFFENE GELENKARMMARKISE
Motor
MONTAGEANLEITUNG
Änderung der Drehrichtung durch Vertauschen
der Leitungen schwarz und braun
