Sowero ZIPLINE Montage- Und Bedienungsanleitung

Sowero ZIPLINE Montage- Und Bedienungsanleitung

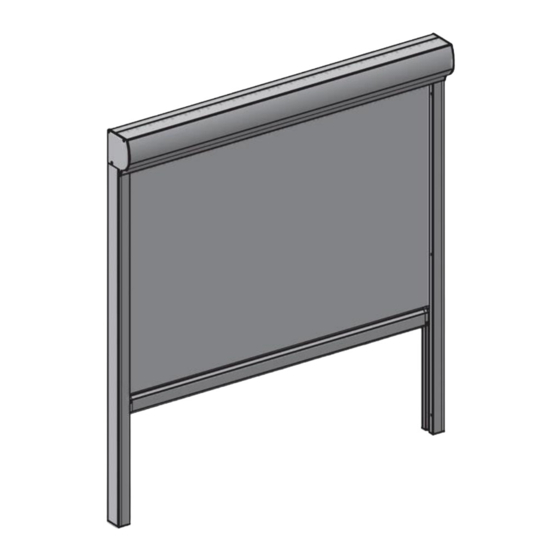

Senkrechtmarkise
Vorschau ausblenden Andere Handbücher für ZIPLINE:

Werbung

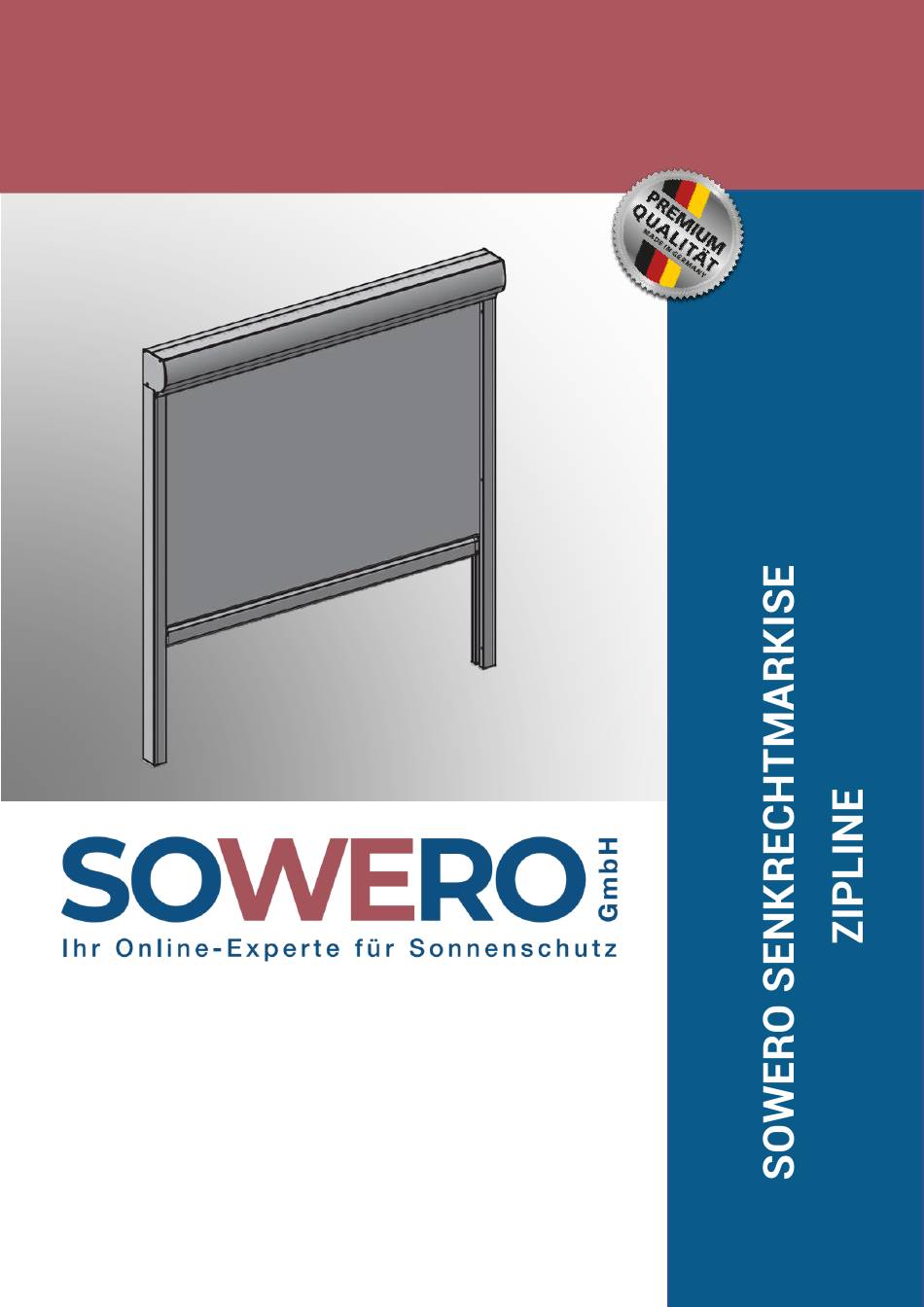

MONTAGE- UND
BEDIENUNGSANLEITUNG
VOR MONTAGE
UND GEBRAUCH
SORGFÄLTIG LESEN
UND ZUM SPÄTEREN
NACHSCHLAGEN
AUFBEWAHREN!
Egerlandstraße 4
D-86476 Neuburg a. d. Kammel
Tel. 08283 / 998950
Fax. 08283 / 998954
info@sowero.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sowero ZIPLINE

  • Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG VOR MONTAGE UND GEBRAUCH SORGFÄLTIG LESEN UND ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN! Egerlandstraße 4 D-86476 Neuburg a. d. Kammel Tel. 08283 / 998950 Fax. 08283 / 998954 info@sowero.de...
  • Seite 2: Inhaltsverzeichnis

    6.2 Revisionsblende öffnen 6.3 Instandhaltung, Pflege und Wartung 6.4 Instandsetzung und Reparatur 7.0 Nach der Montage 7.1 Einweisung Funktionsweise 7.2 Übergabe 7.3 Demontage und Entsorgung 8.0 Anhang - 1 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 3: Sicherheitshinweise / Allgemein

    Klasse 2 5 (nach Beaufort-Skala) 29 – 38 km/h Klasse 3 6 (nach Beaufort-Skala) 39 – 49 km/h SOWERO Markisen und Komponenten sind nach den Bestimmungen der Norm DIN EN 13561 konstruiert und gefertigt. ACHTUNG: Windwiderstandsklasse CE-Aufkleber entspricht Windwiderstandsklasse des Produktes. Dies gibt die max. mögliche Belastung an, nicht jedoch die tatsächliche Einstufung.
  • Seite 4 Pflege und Wartung des Produktes. Lesen und Handhabung der Montage und Bedienungsanleitung Bitte machen Sie sich vor der Montage der SOWERO ZIPLINE mit dem Inhalt der Montageanleitung vertraut. Für die Sicherheit von Personen ist es wichtig die Anweisungen zu befolgen.
  • Seite 5 Elektrische Arbeiten müssen gemäß VDE 0100 durch eine zugelassene Elektrofachkraft erfolgen. Die beigefügten Montagehinweise der mitgelieferten elektrischen Komponenten sind zu beachten. Motoreinstellung erfolgt gemäß beigefügter Einstellanleitung. Grundlegende Sicherheitsmaßnahmen Halten Sie sich bei der Montage und Installation der SOWERO ZIPLINE an die Anweisungen und Warnhinweise der Montageanleitung.
  • Seite 6: Vorbereitung Installation Und Montage

    Bestellung übereinstimmt. Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Ebenso ist die Firma SOWERO GmbH bei Beschädigungen bzw. fehlenden Bauteilen schriftlich und zwingend vor der Montage zu informieren. Vor Beginn der Montage ist zu überprüfen, ob der Untergrund für die Montage einer Markise geeignet ist.
  • Seite 7: Montagearten

    Legen Sie sich das unter 2.2 aufgeführte Handwerkszeug zurecht und entfernen Sie eventuelle Verpackungen an der Markise. Legen Sie nun die Position der Anlage am späteren Montageort fest. - 6 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 8: Montage Und Befestigung Zipline

    Schraubzwingen übergangsweise befestigen. Die Schraubzwingen nicht im Laufbereich befestigen, da sich hierbei sonst die Schienen verformen könnten. Hierbei auf das Motorkabel achten, sodass dies nicht eingeklemmt wird! - 7 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 9 Grundprofil der Führungsschiene einlegen. Dabei darauf achten, dass die Federclips in der Kammer des Grundprofils liegen. Das Deckprofil gerade auf das Grundprofil aufstecken verschrauben. Zylinderkopfschrauben handfest anziehen. - 8 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 10: Distanzmontage

    Mittelteil mit geeignetem Montagematerial. Die Länge und Ausführung der Schrauben muss vom Monteur an die Materialbeschaffenheit des Montageuntergrundes angepasst werde. Obere Grundplatte an Mittelteil der Distanzkonsole befestigen. - 9 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 11 Gewindebolzen der Klemmleisten durch die Platten der Distanzen stecken und die Führungsschienen mit den Muttern festschrauben. Vor dem endgültigen Anziehen der Muttern, Anlage positionieren, dabei lotrechte Ausrichtung, Parallelität und Diagonalen achten. - 10 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 12: Montage Zwischen Steher Der Pergo-St

    Die Anlage positionieren und die Führungsschienen mit den Zylinderkopfschrauben und Inbus am Steher fixieren. Vor dem endgültigen Anziehen der Schrauben, Anlage positionieren, dabei auf lotrechte Ausrichtung, Parallelität und Diagonalen achten. - 11 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 13 Grundprofil der Führungsschiene einlegen. Dabei darauf achten, dass die Federclips in der Kammer des Grundprofils liegen. Das Deckprofil gerade auf das Grundprofil aufstecken verschrauben. Zylinderkopfschrauben handfest anziehen. - 12 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 14: Inbetriebnahme Elektromotor

    2. Fahren Sie die Anlage komplett nach oben. Prüfen Sie ob die Endleiste oben selbstständig abschaltet. Wenn die Markise oben weiter läuft sofort manuell über Schalter oder Sender stoppen. Wenn die Senkrechtmarkise ZIPLINE entweder oben oder unten oder in beiden Richtungen nicht selbstständig stoppt, sind die Endlageneinstellungen gelöscht. Dies kann in seltenen Fällen durch Spannungsspitzen oder sonstige Störungen auftreten.
  • Seite 15: Motorenübersicht

    Obere Endlage: auf Drehmoment Untere Endlage: fixe Endlage Einstellung Endlagen: über Hand- / Wandsender Werkseitige Einstellung: Endlagen eingestellt Elektrischer Anschluss: Festverkabelung am Hausanschluss (siehe unten) Elektrischer Anschluss: Bedienungsanleitung - 14 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 16: Bedienung

    Endposition ist erreicht, wenn der Motor eigenständig abschaltet. Markise herauffahren (Pfeiltaste AUF) Bedienelement drücken und Markise bis zur gewünschten Beschattung oder ganz hochfahren. Die Endposition ist erreicht, wenn der Motor eigenständig abschaltet. - 15 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 17: Einstellung, Wartung Und Reparatur

    Endleiste schließt einseitig nicht Tuchsymetrie oder Ausrichtung der gesamten Anlage Ausrichtung der Anlage prüfen und ggf. korrigieren. Wenn i. O. Bespannung auf der tieferen Seite mittels Schaumstoffaufkleber auf Tuchwelle unterlegen - 16 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 18: Revisionsblende Öffnen

    Winkel zur vorderen Blende stehen. Eckiger Kasten 150 Die beiden Sicherungsschrauben der Blende an der Unterseite herausdrehen, die Schrauben entfernen und die Blende nach oben klappen. - 17 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 19: Instandhaltung, Pflege Und Wartung

    6.4 Instandsetzung und Reparatur Durch unsachgemäße Reparatur können Personen- oder Sachbeschädigungen verursacht werden. Wenden Sie sich bei eventuellen Beschädigungen bitte erstrangig an die Firma SOWERO oder lassen Sie die Reparatur von einer qualifizierten Fachperson durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen nur Original Ersatzteile verwendet werden.
  • Seite 20: Nach Der Montage

    Lassen Sie die Demontage nur von einer qualifizierten Person durchführen. Die Demontage des Produktes muss durch einen Fachbetrieb nach aktuellen Richtlinien und Normen vorgenommen werden. Entsorgen Sie das Produkt umweltgerecht gemäß den geltenden, nationalen und örtlichen Vorschriften. - 19 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 21: Anhang

    Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 Beachten Sie hierzu bitte unsere Hinweise unter 1.0 in dieser Montage- und Bedienungsanleitung - 20 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 22 Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 Beachten Sie hierzu bitte unsere Hinweise unter 1.0 in dieser Montage- und Bedienungsanleitung - 21 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 23 Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 Beachten Sie hierzu bitte unsere Hinweise unter 1.0 in dieser Montage- und Bedienungsanleitung - 22 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 24 Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 Beachten Sie hierzu bitte unsere Hinweise unter 1.0 in dieser Montage- und Bedienungsanleitung - 23 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 25: Konformitätserklärung

    86476 Neuburg an der Kammel DEUTSCHLAND Tel.: +49 (0) 8283 998950 Unterzeichnet für den Hersteller und im Namen des Herstellers von: Christian Mattausch Geschäftsführer Neuburg an der Kammel, Februar 2023 - 24 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 26 Notizen - 25 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 27 Notizen - 26 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
  • Seite 28 - 27 - Copyright © SOWERO GMBH 2023 – Druckfehler und Änderungen vorbehalten...
