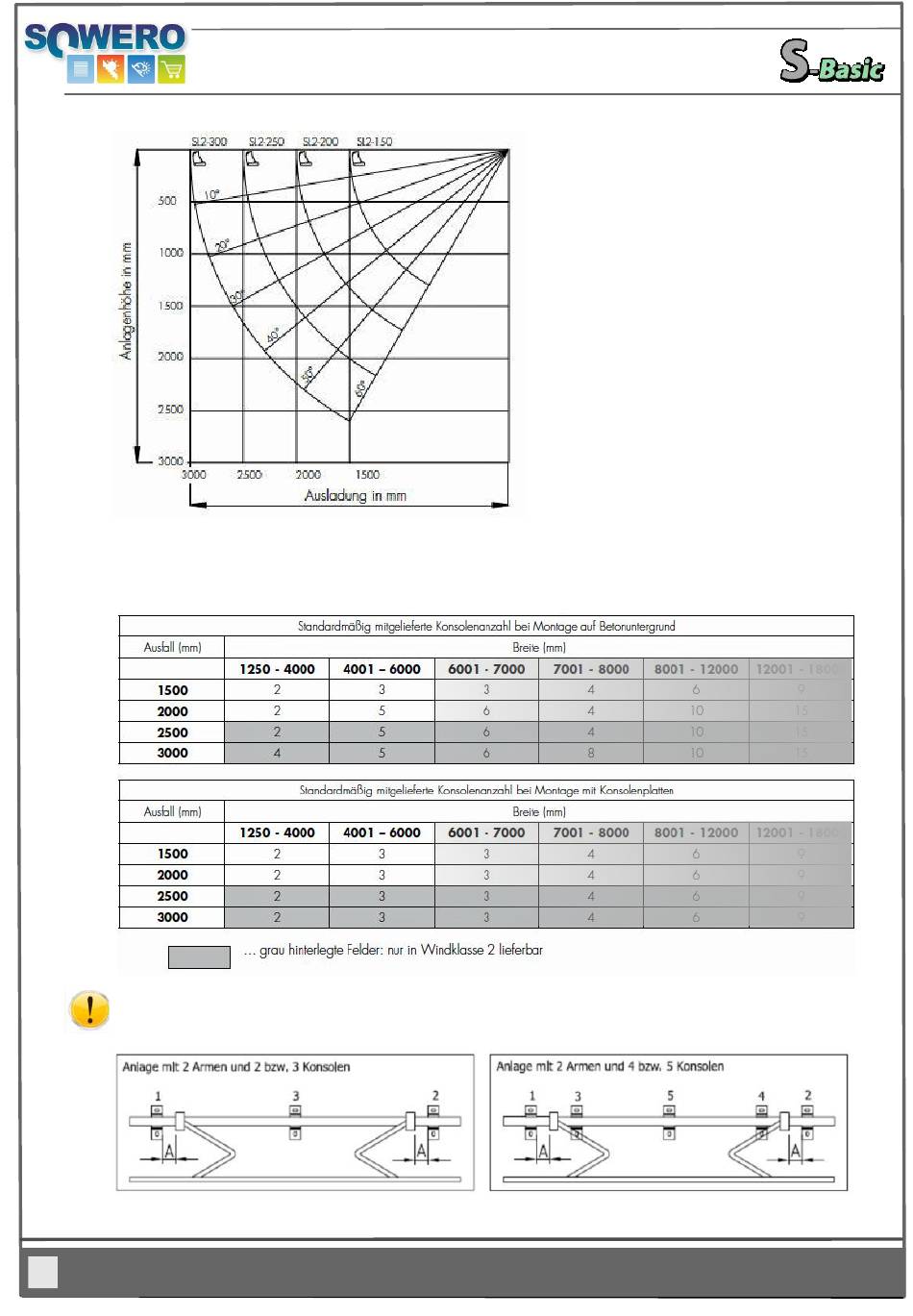

ERFORDERLICHE MINDESTANZAHL DER KONSOLEN :
In den nachstehenden Tabellen sind die Anzahlen an standardmäßig mitgelieferten Konsolen für die Montage der
S-BASIC-Markise mit Wand- oder Deckenkonsolen auf Betonuntergrund und mit den Konsolenplatten definiert
POSITION DER KONSOLEN:
Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu setzen. Die folgenden Skizzen
zeigen die bestmögliche Aufteilung der Konsolen. Das Maß >A< sollte maximal 150 mm betragen.
Bei 4 Konsolen sind die Konsolen 3 und 4 entsprechend auszumitteln.
5
